Стабилизатор напряжения повышающий, XL6009 (замена устаревшего LM2577)

Описание:

IN-IN + входной положительный вход Отрицательный!

Положительный выход OUT + OUT-выход отрицательной

Эталонные образцы сравнения:

Входной 3V выход 12V 0.4A 4.8W

Входной 5V Выходной 12V 0.8A 9.6W

Входной 7.4V Выходной 12V 1.5A 18W

Входной 12V Выход 15V 2A 30W

Входной 12V Выход 16V 2A 32W

Входной 12V Выход 18V 1.6A 28.8W

Входной 12V Выход 19V 1.5A 28.5W

Входной 12V Выход 24V 1 A 24W

Vin * ИИН * Эффективность = Vout * Iout

Номер завода-изготовителя: Входное напряжение

ИИН: входной ток

Vout: Выходное напряжение

Iout: выходной ток

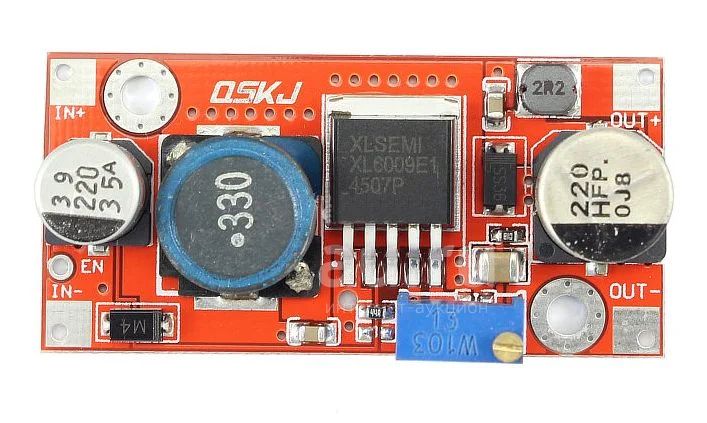

DSN6009 4А повышающий высокопроизводительный модуль коммутации тока (BOOST). Модуль использует второе поколение высокочастотной технологии коммутации XL6009E1 базовой производительности чипа, чем первое поколение технологии LM2577. модуль наддува XL6009 по более низкой цене, высокую производительность, модуль LM2577 собирается быть устранены.

? Широкий диапазон входного напряжения 3V ~ 32V, оптимальный диапазон рабочего напряжения составляет 5 ~ 32V;

? Широкий 5V Выходное напряжение ~ 35В;

? Встроенный 4A эффективные переключатели MOSFET позволяют КПД до 94%; (LM2577 ток 3A)

? высокая частота переключения 400 кГц, можно использовать фильтр конденсаторы малой емкости, которые могут достичь очень хороших результатов, пульсацию все меньше и меньше. (Частота LM2577 только 50KHz)

Технические характеристики:

Модель Спецификация

Модуль наддува DSN6009

Свойства модуля

Non-изолированный форсирование (BOOST)

выпрямление

Non-синхронное выпрямление

Диапазон входного

3V ~ 32V

Выходной сигнал Диапазон

5V ~ 35V

входной ток

4A (макс), без нагрузки 18mA (5V вход, выход 8V, без нагрузки не менее 18 мА. Чем выше напряжение, тем больше ток нагрузки.)

эффективность преобразования

<94% (чем больше давление, тем ниже эффективность)

частота переключения

400kHz

Выход Ripple

50 мВ (чем выше напряжение, тем больше ток, тем больше пульсация)

Регулирование нагрузки

± 0,5%

Регулирование напряжения

± 0,5%

Рабочая Температура

-40 ? ~ +85 ?

Габаритные размеры

43мм * 21мм * 14мм (L * W * H)
