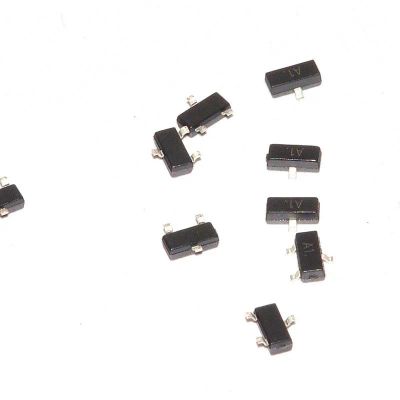

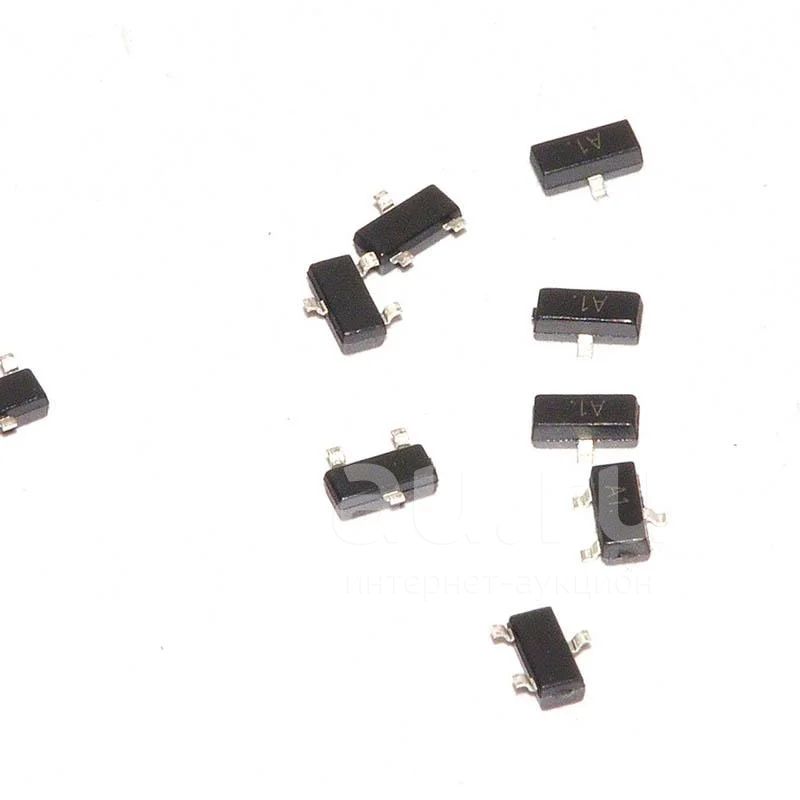

BAW56 2*0.2A/70V SOT23 (A1) 2 SMD диода общий анод
Снят с торгов продавцом.
23 фев 2018 12:06
Причина:
Продам позже
Этот лот уже не продается, но мы нашли для вас похожие
BAW56 2*0.2A/70V SOT23 (A1) 2 SMD диода общий анод
Цена
10 руб.
Цена
10 руб.
Снят с торгов(23 фев 2018 12:06)
Описание
Состояние | Новое |
BAW56 A1 SOT-23 NXP Скоростные диоды с общим анодом. Производитель NXP Semiconductor. Оригинал, не подделка. Проверены на соответствие заявленным характеристикам.
Datasheet на сайте производителя: http://www.nxp.com/documents/data_sheet/BAV756S_BAW56_SER.pdf
Аналоги
В большинстве случаев подойдет для замены импульсных диодов Toshiba 1SS181 1PS181 1SS300 и Central CMPD2836, по BAW56 в ряде случаев будут надежнее, за счет лучших заявленных характеристик.
Не подойдет в ряде случаев для замены 1SS336 который указывают в справочниках как аналог - это совершенно разные диоды (если говорить о сборках импульсных диодов, в качестве функций обычных диодов, может и подойдет). В любом случае применяя как аналог - смотрите Datasheet
Технические параметры
Материал кремний
Максимальное постоянное обратное напряжение, В 70
Максимальное импульсное обратное напряжение, В 85
Максимальный прямой(выпрямленный за полупериод) ток,А 0.2
Максимально допустимый прямой импульсный ток,А 0.45
Максимальный обратный ток,мкА 25гр 50
Максимальное прямое напряжение,В 1.3
при Iпр.,А 0.15
Максимальное время обратного восстановления,мкс 0.004
Общая емкость Сд,пФ 2
Рабочая температура,С -65…150
Способ монтажа smd
Корпус sot23
Если торги завершены, а товар не продан - спрашивайте в ЛС - возможно забыл выставить
Datasheet на сайте производителя: http://www.nxp.com/documents/data_sheet/BAV756S_BAW56_SER.pdf
Аналоги
В большинстве случаев подойдет для замены импульсных диодов Toshiba 1SS181 1PS181 1SS300 и Central CMPD2836, по BAW56 в ряде случаев будут надежнее, за счет лучших заявленных характеристик.
Не подойдет в ряде случаев для замены 1SS336 который указывают в справочниках как аналог - это совершенно разные диоды (если говорить о сборках импульсных диодов, в качестве функций обычных диодов, может и подойдет). В любом случае применяя как аналог - смотрите Datasheet
Технические параметры
Материал кремний
Максимальное постоянное обратное напряжение, В 70
Максимальное импульсное обратное напряжение, В 85
Максимальный прямой(выпрямленный за полупериод) ток,А 0.2
Максимально допустимый прямой импульсный ток,А 0.45
Максимальный обратный ток,мкА 25гр 50
Максимальное прямое напряжение,В 1.3
при Iпр.,А 0.15
Максимальное время обратного восстановления,мкс 0.004
Общая емкость Сд,пФ 2
Рабочая температура,С -65…150
Способ монтажа smd
Корпус sot23
Если торги завершены, а товар не продан - спрашивайте в ЛС - возможно забыл выставить
Поделиться этим лотом:
Рекомендуем посмотреть
Вопросы
Подскажите у меня на игрушке сгорел диод на нём было написано s2 можно ли заменить его этим? Игрушка работает от двух мезинчиковых батареек
30 апр 2017 07:00
а есть фото диода? в таком корпусе s2 может обозначаться и мосфет...по замыслу схему в принципе можно разобраться что там должно стоять...Но в игрушке на батарейках думаю можно вообще заменить любым диодом (парой диодов).
Например данные диоды стоят в блоках управления на VW и там уход от номинальных параметров диода череват некорректной работой блока (хотя люди меняют на первые попавшиеся диоды и все работает)
Например данные диоды стоят в блоках управления на VW и там уход от номинальных параметров диода череват некорректной работой блока (хотя люди меняют на первые попавшиеся диоды и все работает)
1 мая 2017 00:05
