OlenCom FM–E1, оптический модем Е1

Оптоволоконный модем FM-E1 обеспечивает передачу и прием потока E1 по оптическому волокну. Обмен данными может осуществляться по одному одномодовому волокну с разделением передачи и приема по длине волны (single optic — SO) или по двум волокнам. Прибор может быть изготовлен с одномодовым или многомодовым оптическим трактом.

Канал E1 поддерживает поток данных 2.048 Мбит/с, в соответствии со стандартом ITU G.703. Амплитуда и форма импульсов передатчика в канале E1 соответствуют маске импульса стандарта G.703 при работе на симметричную линию (витую пару) с волновым сопротивлением 120 Ом.

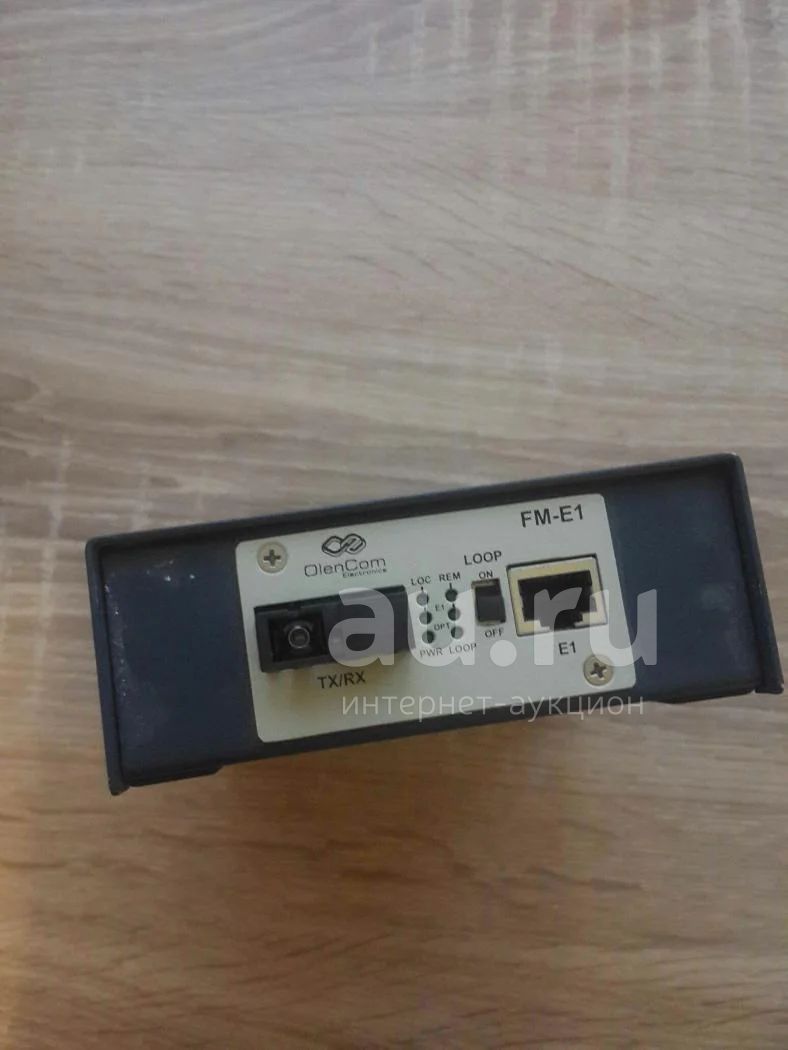

На лицевой стороне приборов всех конструктивных исполнений расположены оптический и E1 разъемы, переключатель тестовой петли, а также светодиоды индикации. Разъем питания у всех исполнений находится с тыльной стороны прибора.

Конфигурация

Коннекторы и переключатель:

TX/RX — оптический трансивер, разъем SC;
E1 — разъем RJ-45 для подключения к каналу E1;
LOOP (ON/OFF) — переключатель тестовой петли (удаленный шлейф);
Индикаторы:

PWR — индикатор наличия питания;
LOC OPT — индикатор сигнала в оптическом канале локального модема;
LOC E1 — индикатор подключения локального модема к каналу E1;
REM OPT — индикатор сигнала в оптическом канале удаленного модема;
REM E1 — индикатор подключения удаленного модема к каналу E1;
LOOP — индикатор включения тестовой петли;
Индикация и сигнализация:

При обрыве в удаленном канале E1 гаснет светодиод REM E1.
При обрыве оптического тракта к удаленному модему гаснет светодиод REM OPT.
При обрыве оптического тракта к локальному модему гаснут светодиоды LOC OPT, а также REM OPT и REM E1.
Сигнал AIS на выходе локального канала E1 формируется при:

обрыве на входе удаленного канала E1;
обрыве на входе локального оптического тракта.
