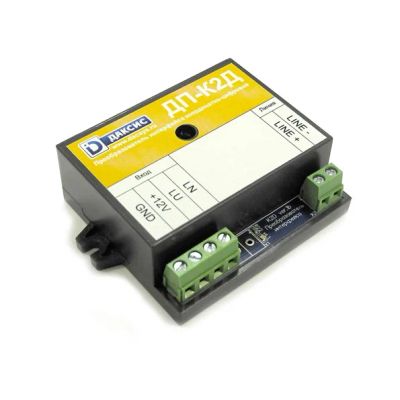

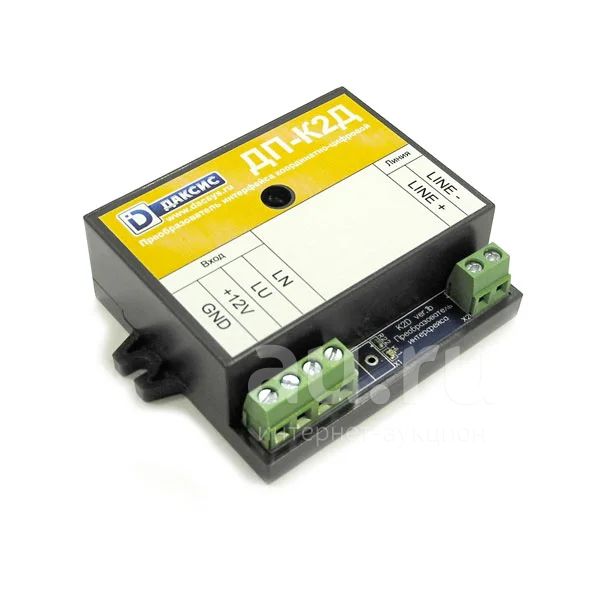

ДП-K2Д Преобразователь интерфейса координатных домофонов Спутник и Бевард в цифровую абонентскую линию

Преобразователь интерфейса координатных домофонов СПУТНИК и БЕВАРД (и их аналогов) в абонентскую линию с цифровой адресацией ДП-K2Д (далее - ДП-K2Д) предназначен для адаптации координатного домофона, рассчитанного на работу со стандартными координатными абонентскими устройствами, к использованию абонентских устройств с цифровой адресацией вызова.

ДП-K2Д подключается к домофону по линиям LU и LN, вместо коммутатора; поддерживается протокол вызова домофонов Цифрал/Элтис. На выходе ДП-K2Д имитирует работу абонентской линии с протоколом цифровой адресации стандарта Proel.

Принцип работы: при получении вызова от домофона, ДП-K2Д имитирует подключение лежащей координатной трубки, одновременно производит адресацию соответствующей по номеру трубки на цифровой абонентской линии с выдачей на линию вызывной мелодии. Когда абонент ответит на вызов (поднимет трубку) - ДП-K2Д прекращает вызов абонента, переводит домофон в состояние «разговор» и разрешает соединение по аудио-каналу. В процессе разговора контролируется состояние домофона и действия абонента:

- когда абонент нажимает на кнопку разблокировки двери — эта команда отправляется в домофон на исполнение;

- когда абонент кладёт трубку на базу — производится разрыв соединения, сброс абонентской линии и приведение всех устройств в изначальное (дежурное) состояние;

- когда состояние «отбой» приходит со стороны домофона — так же производится сброс абонентской линии и переход в дежурное состояние.

При необходимости можно подключить несколько устройств ДП-K2Д по разным каналам LU, с организацией отдельных абоненских линий для каждой следующей сотни абонентов. Для домофона, способного через один выход LU адресовать с помощью протокола Цифрал/Элтис более сотни абонентов, одним устройством можно обслуживать линию на 255 абонентов.

Основные технические характеристики ДП-K2Д:

Количество адресуемых абонентов: до 255;

Ограничение на время связи — отсутствует;

Напряжение питания: +12..15В постоянного напряжения;

Потребляемый ток - не более 1А,

Режим работы: круглосуточный;
