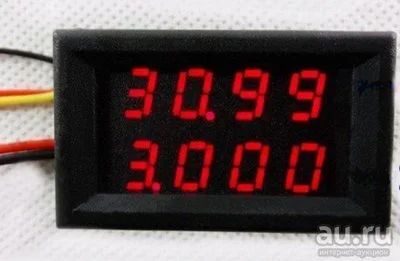

Амперметр вольтметр цифровой 0.00-33.00V 0.000-3.000A DC повышенной точности
Продан по цене «Купить сейчас».
31 дек 2021 08:29
Этот лот уже не продается, но мы нашли для вас похожие
Провода для макетной платы Dupont 40 шт 10 см мама-папа Arduino
110 руб.Выключатель клавишный с подсветкой 6A/250 В 20A/12V
40 руб.Тумблер MTS-203-A1 2 ряда, 6 контактов, 2 положения AC 125V 6A, AC 250V 3A
50 руб.Мультиварка Scarlett IS-MC412S01 бу на запчасти
100 руб.Цифровой амперметр сварочных инверторов
500 руб.Катушка индуктивности 6,8 мкГн 6,8µH (6R8) CD43 smd
20 руб.Катушка индуктивности 4.7 мкГн корпус CD32 (индуктивность 4.7 uH)
15 руб.драйвер шагового двигателя A4988 с радиатором
120 руб.Амперметр вольтметр цифровой 0.00-33.00V 0.000-3.000A DC повышенной т...
Цена
600 руб.
Цена
600 руб.
Продан по Блиц-цене(31 дек 2021 08:29)
Описание
Состояние | Новое |
технические Параметры:
цвет дисплея: Красный + Красный
частота обновления: Около 200 MS/время
физический размер: 48x29x26 мм (L * W * H)
размер отверстия: 45x26mm (Д * Ш)
диапазон измерения: DC0.00-33.00V (разрешение 0.01 В) 0.000-3.000A (ток, разрешение 0.001A)
рабочая температура:-10 градусов ~ 65 градусов
точность измерения тока: ± 0.3%
вес: 21 г
инструкция подключения
красный тонкий провод (VCC) плюс питания прибора 3.5-28 В
черный тонкий провод (GND): минус питания прибора 3.5-28 В
желтый тонкий провод (VIN): измерительный вход вольт метра + (0-30 В)
красный толстый провод (I +): измерительный выход амперметра
черный толстый провод (I-): измерительный вход амперметра
прибор имеет 5 проводов: GND, VCC, Vin, I+, I-. VCC — это питание прибора. Vin — это измерительный вход вольтметра. I+/I- — выводу токоизмерительного шунта. допустим, у нас есть блок питания, на выходе которого мы будет мерить напряжение и ток в нагрузке. к плюсу БП подключаем провода Vin и VCC, а также плюсовой провод нагрузки. минусовой провод нагрузки подключаем к проводу I+, провод I- подключаем к минусу блока питания. всё.
Отчёт о проверке характеристик прибора на сайте http://mysku.ru/blog/china-stores/29961.html
цвет дисплея: Красный + Красный
частота обновления: Около 200 MS/время
физический размер: 48x29x26 мм (L * W * H)
размер отверстия: 45x26mm (Д * Ш)
диапазон измерения: DC0.00-33.00V (разрешение 0.01 В) 0.000-3.000A (ток, разрешение 0.001A)
рабочая температура:-10 градусов ~ 65 градусов
точность измерения тока: ± 0.3%
вес: 21 г
инструкция подключения
красный тонкий провод (VCC) плюс питания прибора 3.5-28 В
черный тонкий провод (GND): минус питания прибора 3.5-28 В
желтый тонкий провод (VIN): измерительный вход вольт метра + (0-30 В)
красный толстый провод (I +): измерительный выход амперметра
черный толстый провод (I-): измерительный вход амперметра
прибор имеет 5 проводов: GND, VCC, Vin, I+, I-. VCC — это питание прибора. Vin — это измерительный вход вольтметра. I+/I- — выводу токоизмерительного шунта. допустим, у нас есть блок питания, на выходе которого мы будет мерить напряжение и ток в нагрузке. к плюсу БП подключаем провода Vin и VCC, а также плюсовой провод нагрузки. минусовой провод нагрузки подключаем к проводу I+, провод I- подключаем к минусу блока питания. всё.
Отчёт о проверке характеристик прибора на сайте http://mysku.ru/blog/china-stores/29961.html
