Устройство автоматизации KWH

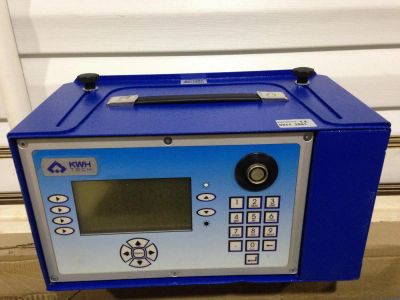

СЪЕМНЫЙ БЛОК АВТОМАТИЗАЦИИ СВАРКИ KWH TECH LDU

LDU – модуль автоматизации и протоколирования для гидравлических машин стыковой сварки пластиковых труб.

Технические характеристики:

Питание, В 230 ± 20%

Установленная мощность, Вт 30

MAX рабочее давление, бар 160

Рабочая температура -20 … +70°C

Температура хранения -40 … +85°C

Влажность (без конденсации) 95%

Объем памяти 1500 протоколов

Масса, кг 7

Габариты, мм 340х180х180

LDU – модуль автоматизации и протоколирования для гидравлических машин стыковой сварки пластиковых труб.

Производство KWH / КВХ (Германия)

Съемный модуль LDU предназначен для автоматизации процесса стыковой сварки пластиковых труб и протоколирования параметров сварочного процесса. Аналогичные модули часто называют «протоколерами». LDU – это ОЧЕНЬ ПРОДВИНУТЫЙ протоколер.

Как и все аналогичные устройства, обеспечивающие «полуавтоматическую» сварку, модуль LDU получает информацию от датчиков сварочной машины (температура сварочного зеркала и давление масла) и от встроенного датчика температуры воздуха. Затем запрашивает у оператора информацию о свариваемых изделиях (тип, материал, диаметр и SDR) и предпочитаемом стандарте сварочной технологии. Затем служит оператору навигатором по сварочному процессу – отображает на дисплее текущее состояние сварочного процесса и необходимые действия оператора. Кроме того, подает звуковые сигналы – предупреждения и ошибки.

Все фактические параметры сварочного процесса записываются в память LDU вместе с расчетными идеальными параметрами в виде протоколов. В каждый протокол записываются также идентификационные данные – имя сварщика, время и место сварки, модель и серийный номер сварочной машины, наименование объекта и номер сварного шва и пр.

Любой из сохраненных протоколов можно распечатать на встроенном принтере протоколера или перенести в память компьютера.

Отличительные особенности LDU:

Модуль LDU сочетает простоту в повседневном использовании с широчайшими возможностями настроек и программирования.

Модуль LDU оборудован встроенным аккумулятором, который обеспечивает работу LDU в течение 0,5-1,0 часа. При кратковременном сбое питания позволяет закончить сварочный процесс без ошибок в протоколе.

В памяти модуля LDU запрограммированы технические характеристики гидравлических стыковых сварочных машин Uponor – полевых (для монтажа трубопроводов) и цеховых (для производства фасонных деталей из труб). Однако блок LDU совместим с любой гидравлической стыковой сварочной машиной любого мирового производителя. Для этого датчики подключаются через переходники.

Модуль LDU не только считывает значение давления в прямой ветке гидравлической системы, но и фиксирует изменения давления в обратной ветке. Это сильно повышает точность прибора, исключает ошибки при определении момента перехода к следующей фазе сварочного процесса, даже когда работа ведется на низком давлении (сваривается тонкостенная труба малого диаметра).

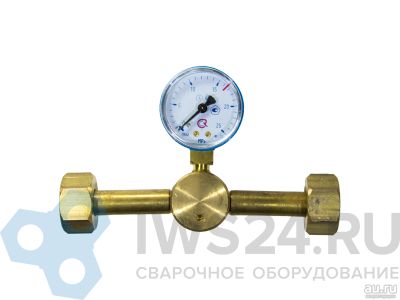

Датчики давления находятся в специальных адаптерах между разъемами центратора и гидравлическими шлангами, а не в гидравлическом агрегате. Это повышает точность мгновенных измерений, т.к. в переходных режимах давление в различных частях гидравлической системы заметно отличается.

Датчики температуры зеркала, температуры воздуха и давления масла легко программно калибруются. Если сигнал датчика не пропорционален величине измеряемого параметра, при калибровке учитываются коэффициенты нелинейности.

Модуль LDU оборудован не буквенно-цифровым, а полнографическим дисплеем, который позволяет выводить полный объем информации, полезной для оператора - тексты, таблицы, графики и изображения.

Программное обеспечение переведено на десятки Европейских и Азиатских языков. Модули LDU, поставляемые в Россию, преднастроены на Русский язык, а также могут быть программно переключены на следующие языки: Английский, Немецкий, Финский, Шведский, Венгерский, Болгарский, Польский.

В памяти блока LDU запрограммированы все основные технологии стыковой сварки пластиковых труб: DVS, ISO, UNI, WIS, British Gas, KWH Thailand, PSI, UPI, NIOT, INSTA. Оператор выбирает технологию при подготовке к сварке; по умолчанию предлагается DVS.

Кроме неизменных запрограммированных мировых технологий стыковой сварки, довольно просто программно добавить свою технологию – коэффициенты расчета температуры, давления и времени на каждой фазе сварочного процесса, допуски этих параметров, логику срабатывания сигналов тревоги и типы этих сигналов и т.д.

Данные, которые могут запрашиваться модулем LDU и затем распечатываться в протоколе, составляют огромный список. В меню настроек протоколера LDU из этого списка можно программно выбрать минимально необходимый набор данных, которые должен ввести оператор при подготовке к сварке, остальные деактивировать.

Любой протокол можно просмотреть полностью на мониторе протоколера, а затем нажатием одной кнопки распечатать на встроенном принтере. Кроме этого, протоколы можно перенести в память компьютера в виде текстового файла или файла базы данных.

LDU позволяет переносить данные в компьютер через т.н. серийный порт (порт RS-232, отголоски устаревших компьютерных технологий), а также через USB-кабель или USB-флэшку, для чего на задней панели прибора предусмотрены соответствующие разъемы.

В комплект поставки LDU включена программа MEMOPLAN для хранения протоколов в компьютере в виде базы данных.

Для программирования и изменения настроек модуля LDU предусмотрены 7 различных уровней доступа (7 различных паролей) – 2 для производителя и сервис-центра, остальные 5 – для дилера, владельца, оператора, прораба и сварщика. Сервис-центр может изменить набор действий, которые можно выполнять под тем или иным паролем.

Модуль LDU защищен от ветра, пыли и влаги и предназначен для полевых условий эксплуатации. Температурные пределы корректной работы прибора – от -20ºC до +70ºC, однако они ограничиваются рабочим температурным диапазоном промышленного жидкокристаллического дисплея – примерно от -10ºC до +60ºC. При температурах, выходящих за этот диапазон, любой жидкокристаллический дисплей в мире начинает «глючить», требуется подогрев или охлаждение.

В программе блока LDU допустимый температурный диапазон для выполнения стыковой сварки настроен согласно требованиям DVS – от 0ºC до +45ºC. Этот диапазон может быть легко изменен программно – см. инструкцию по эксплуатации.

Модуль LDU стандартно оборудован сенсором на передней панели для электронного ключа, который предлагается как опция. В ключе закодированы идентификационные данные оператора. Если функция опроса электронного ключа программно активирована, модуль LDU может быть включен только оператором, имеющим ключ от этого или любого другого модуля LDU.
