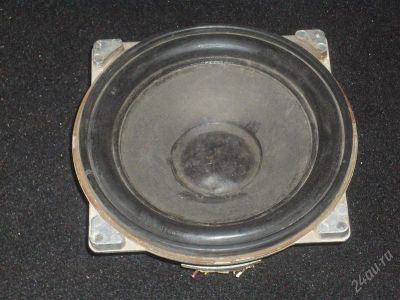

25ГД-26Б Низкочастотный динамик.

[ 35ГДН-1-8(4) (25ГД-26Б)
Назначение - применение в закрытых выносных акустических системах бытовой радиоаппаратуры высшей и 1-й групп сложности в качестве НЧ звена при работе в помещениях. Головка громкоговорителя электродинамического типа, низкочастотная, круглая, с неэкранированной магнитной цепью. Диффузородержатель изготовлен методом литья под давлением из алюминиевого сплава. Диффузор конусный изготовлен из бумажной массы с пропиткой. Подвес - торроидальной формы - из резины. Центрирующая шайба изготовлена из ткани с пропиткой.
Эффективный рабочий диапазон частот Гц 40 - 5000
Уровень характеристической чувствительности Дб/Вт*м 87
Неравномерность АЧХ Дб 14
Среднее стандартное звуковое давление Па 0,12
Полный коэффициент гармонических искажений % 3 - 6
Номинальное электрическое сопротивление Ом (4)
Предельная шумовая (паспортная) мощность Вт 35
Предельная долговременная мощность Вт 50
Предельная кратковременная мощность Вт 125
Частота основного резонанса Гц 30+-5
Эквивалентный обьем, Vas Литр 45
Механическая добротность, Qms 5,8
Электрическая добротность, Qes 0,44
Полная добротность, Qts 0,4
Габаритные размеры мм d200x126
Масса г 2400
Конструкция звуковой катушки
Марка провода ПЭТВ-1
Диаметр провода мм 0,224
Количество слоев намотки 2
Количество витков в 1-ом слое 60
Количество витков во 2-ом слое 57
Омическое сопротивление катушки Ом 6.8+-0.5
Высота звуковой катушки мм 26,2
Внутренний диаметр мм 40,32
Внешний диаметр , вместе с намоткой мм 42 ]
