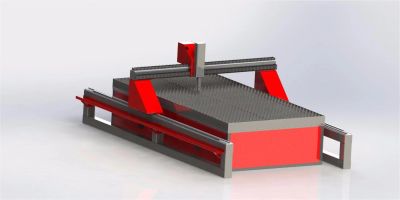

Портальный станок плазменной резки 2000х3000мм

Главная особенность– полностью портальная сборка. Подобное техническое решение отделяет раму станка с элементами привода от рабочего стола, тем самым защищая рабочие элементы от воздействия высоких температур и физических повреждений.

Портал представляет собой надежную конструкцию из прочных стальных профилей высокой точности. Все механизмы, расположенные на портале (двигатели, передачи), спрятаны в защитные стальные короба, профильные направляющие по которым перемещается станок закрыты в маслостойкие гофры, защищающие от пыли и механических воздействий. На портале станка размещены механизмы передачи оси Y и суппорт с осью Z.

Все электрические провода экранированы, находятся в гибких кабель-каналах для правильной укладки во время перемещения портала по координатным осям.

Технические характеристики

1) Ширина рабочей зоны: 2000 мм;

2) Длина рабочей зоны: 3000 мм;

3) Точность повторения контура детали*: 0,35мм.;

4) Максимальная скорость перемещения по координатам 20000 мм/мин.;

5) Потребляемая мощность системой ЧПУ – 1кВт;

6) Высота перемещения оси Z – 200 мм;

7) Динамическое изменение скорости с учетом сложности контура;

8) Автоматическая система контроля высоты;

9) Применяемые приводы: серво-шаговые двигателя.

10) Портальная конструкция станка с профильными Х-образными направляющими рельсами;

11) Программное обеспечение процесса плазменной резки FastСam, Mach3. Совместима с AutoCAD, так же есть возможность конвертировать файлы из других программ в файлы формата dxf.

*В зависимости от марки плазмотрона, режима резки, качества подготовки воздуха, а так же расходных материалов (сопла и электрода) и степени их износа

Комплектация поставки:

• Портальный станок плазменной резки металла с ЧПУ

• Программное обеспечение SheetCam, Mach3;

• Блок электронного управления ЧПУ;

• Кабели и провода для подключения и синхронизации оборудования.

Возможные опции и дополнения:

• Установка сервоприводов;

• Изготовление терминала управления

• Комплектация источниками воздушно-плазменной резки;

• Комплектация системой подготовки воздуха (маслоуловители , осушители и сепараторы);

• Изготовление раскройного стола, с или без подготовки системы вытяжки;

• Установка системы автоматического поиска металла;

• Покраска в цвет заказчика.

Несколько преимуществ

-Возможна дальнейшая модернизация, увеличение рабочего поля до размеров 2000х6000мм и более

-Рабочий стол выполнен в виде отдельной конструкции и не связан с портальным механизмом. Такое решение позволяет исключить влияние термических и динамических силовых воздействий на чувствительные конструктивные элементы портального механизма и его электропривода и обеспечивает высокую точность обработки.

-Разборная конструкция удобна для транспортировки и монтажа

-Высокая скорость позиционирования и холостых перемещений портала до 20 м/мин позволяет экономить до 30% времени на производство одной детали

-Все комплектующие станка стандартизированы и в случае необходимости могут быть приобретены и заменены в кратчайшие сроки.

Доступны другие размеры и виды станков. Звоните, пишите, менеджеры всегда на связи
