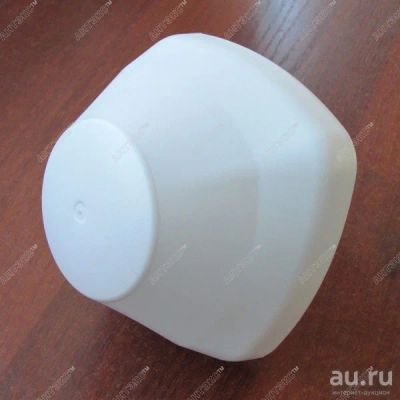

AX-2600 offset 75 MIMO 2x2 офсетный облучатель 4G
Торги завершены. Лот не продан.
26 сен 2017 06:15
Возможно, продавец снова выставит его на торги позже. Напишите ему.
Этот лот уже не продается, но мы нашли для вас похожие
AX-2600 offset 75 MIMO 2x2 офсетный облучатель 4G
Начальная цена
1 400 руб.
Начальная цена
1 400 руб.
Торги завершены(26 сен 2017 06:15)
1 человек минимальное кол-во участников торгов
Описание
Состояние | Новое |
Общие сведения
Облучатель AX-2600 OFFSET 75 MIMO 2x2 в комплекте с офсетной зеркальной антенной (не входит в комплект) предназначен для увеличения дальности работы 4G-модемов диапазона 2.5-2.7 ГГц . Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторами 4G. . Разъем антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками.Облучатель имеет два входа, соответствующие ортогональным поляризациям излучаемого сигнала. Оригинальная конструкция облучателя обеспечивает высокую развязку между входами в широкой полосе частот. Для антенны AX-2600 OFFSET 75 рекомендуется использовать кабель типа SAT703 с волновым сопротивлением 75 Ом. Антенна снабжена разъемами серии F
Достоинства антенны АX-2600 Offset 75 MIMO 2x2:
Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторами 4G.
Активный вибратор облучателя надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус.
Разъемы антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками.
Применениие параболических зеркал большого диаметра позволяет получить коэффициент усиления значительно больший чем антенны других конструкций.
Комплект поставки:
Облучатель AX-2600 OFFSET 75 MIMO 2x2
Инструкция по установке
Упаковка из микрогофрокартона или полиэтилена
Электрические характеристики
Рабочий диапазон частот, МГц
2500-2700
Собственное усиление, dBi
9-10
Результирующее усиление и ширина диаграммы направленности
по уровню -3дБ при различных диаметрах
офсетной параболической антенны(на частоте 2600МГц)
0,55м
21dBi
15 гр.
0,6м
22dBi
14 гр.
0,9м
25dBi
9 гр.
1,3м
29dBi
6 гр.
1,5м
30dBi
5 гр.
Ширина ДН в Н-плоскости по уровню -10dB, град
110÷120
Ширина ДН в Е-плоскостипо уровню -10dB, град
90÷96
Развязка между входами антенны, не менее dB
28
Входное сопротивление, Ом
75
КСВ в рабочем диапазоне частот, не более
1,5
Допустимая мощность, Вт
10
Поляризация
вертикальная+горизонтальная
Механические характеристики
Масса, г
380
Габаритные размеры, м
0,145х0,145х0,145
Разъемы
2 х F-female
Материал излучателя
оцинкованная сталь, латунь
Защитное покрытие
порошковая полимерная краска
Материал защитной коробки
морозостойкий поликарбонат
