Умный Дом - управление электроприборами через интерент

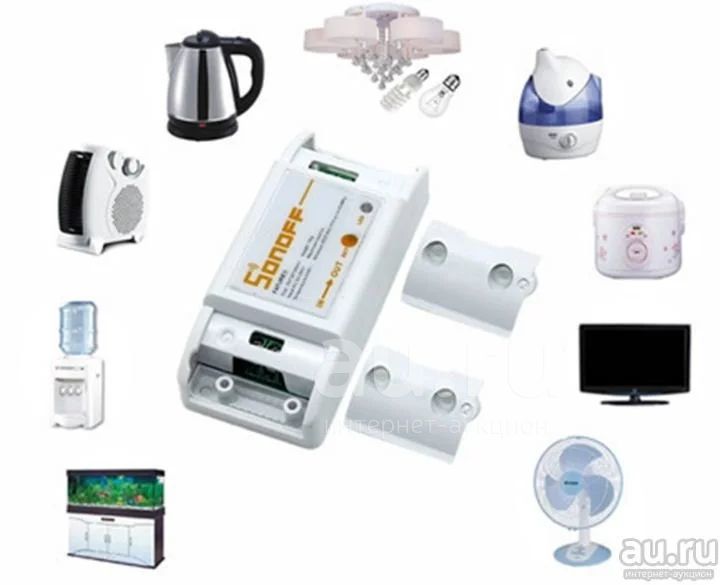

Невероятно простое и в тоже время функциональное устройство для дистанционного управления любой электрической нагрузкой через интернет.
Встроенное реле позволяет управлять нагрузкой до 10А. Область применения ограничена лишь вашей фантазией. Я установил такие устройства на управление уличным светом в загородном доме, а в квартире на включение различных электрических устройств (например для включения чайника, светильника...). Дистанционное управление возможно из любой точки нашей планеты, где есть доступ в интернет.

Устройство имеет две контактные группы: на подключение к сети 220 вольт и вывод для подключения нагрузки. На самой плате присутствует транформатор для питания электроники, регулятор напряжения на 3,3 вольта, силовое реле, выводы под дополнительный радиомодуль на 433 Мгц, GPIO выводы и модуль ESP8266 (на обратной стороне платы). Из элементов управления есть одна нефиксируемая кнопка, которая используется либо для локального управления включением/выключением нагрузки, либо для активации режима программирования. Индикация режима работы отображается на расположенном рядом светодиоде.

Для использования облачного сервиса нужен смартфон на iOS или Android. Для настройки и работы используется приложение eWeLink, которое позволяет провести базовую привязку устройства к домашней локальной сети. Процесс невероятно прост: активируете режим программирования долгим удержанием кнопки на реле, подключаетесь к появившейся wifi сети, открываете приложение и задаете название и пароль от вашей домашней сети wifi. Всё. После этого устройство самостоятельно подключается к вашему wifi роутеру и выходит к интернет. Настройки позволяют задать состояние реле после подключения питания, а также установить таймер на включение/выключение.
