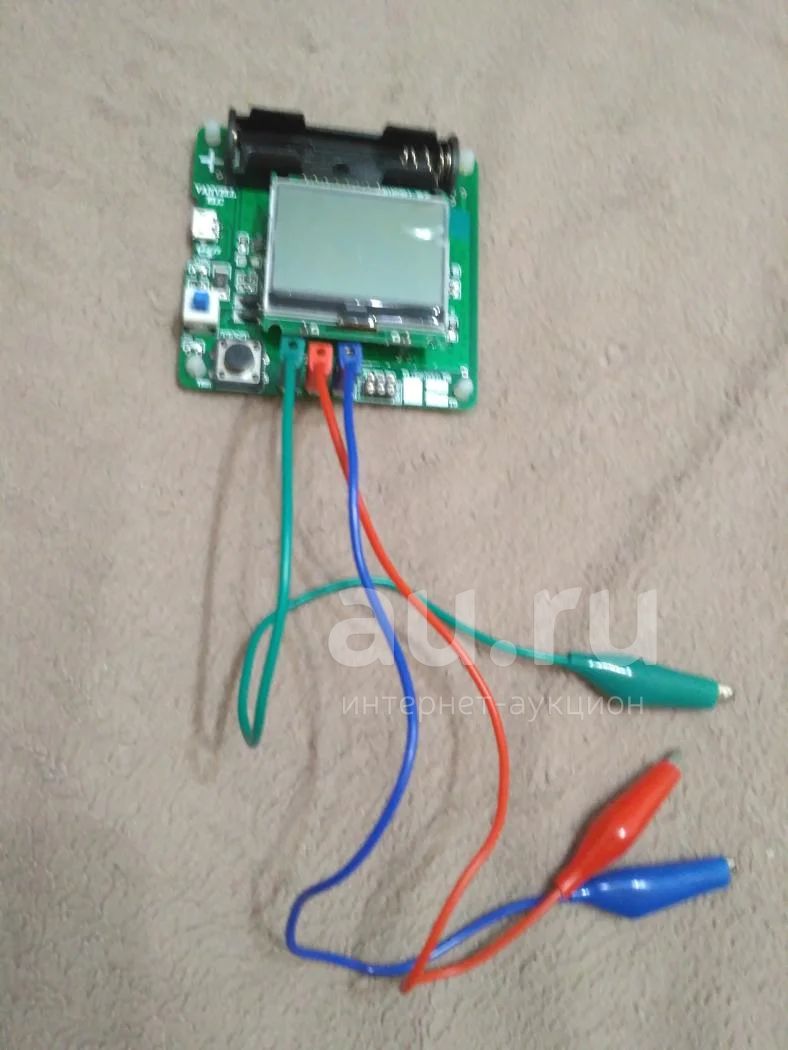

Мультиметр, универсальный тестер MG328 (транзисторы, диоды, емкости, резисторы, индуктивности, ESR, MOS/PNP/NPN L/C/R)

Многофункциональный измерительный тестер MG328 позволяет измерять сопротивление, емкость, индуктивность, различные полупроводниковые элементы, - с отображением основных параметров измеряемых элементов на ЖК экране.

Внимание! Пожалуйста, убедитесь, что конденсаторы разряжены перед тестированием.

Автоматически обнаруживает NPN и PNP транзисторы, N- и MOSFET, JFETs, диоды, индуктивности, сопротивления (резисторы), конденсаторы, тиристоры и многие другие радиоэлектронные компоненты в достаточно широких пределах.

Автоматический тест - просто присоедините тестируемый элемент к контактам тестера, нажмите кнопку теста и посмотрите на дисплей.

Позволяет измерить пороговое напряжение и емкость затвора mosfet.

Измеряет у биполярного транзистора текущий коэффициент усиления и пороговое напряжение база-эмиттер.

Короткое время обнаружения и тестирования: как правило, в пределах только 2 секунд. Для конденсаторов большой емкости может потребоваться большее время обнаружения и тестирования.

Внимание! Пожалуйста, убедитесь, что конденсаторы разряжены перед тестированием.

Питание - литиевая батарея типоразмера 14500 напряжением 3.7 В (в комплект не входит) или 5 В внешний источник питания с microUSB интерфейсом (microUSB кабель в комплект не входит). От microUSB происходит и зарядка аккумулятора.

Технические характеристики:

Измерение сопротивления - разрешение 0.1 ом, максимальное измеряемое значение 50 мОм.

Измерение емкости- диапазон измерения от 25pF до 100mF (100000 мкФ). Разрешение до 1 пФ.

Измерение индуктивности - диапазон измерения от 0.01mH до 20H, в иных пределах индуктивность будет отображаться как резистор.

Тестер может обнаружить у конденсаторов более 2 мкФ - эквивалентное последовательное сопротивление (ESR), разрешение 0.01 Ом. Эта функция очень важна для обнаружения неисправного конденсатора.

Дисплей: 128*64 жк с подсветкой

Батарея: 3.7 В литиевая батарея, модель 14500 (не включена в комплект поставки), ток в режиме ожидания - 0,02мкА, в рабочем режиме - 25мА.

Размер тестера: 7.3*7.1*1.5 см

Вес: 41 г. без учета проводов (комплектуеся тремя проводами с разъемами типа "крокодил")

Размер упаковки: 10*8.5*2 см

Вес упаковки: 58г.

Включение тестера: кнопка ON, для начала тестирования нажмите кнопку TEST.

При удерживании кнопки TEST 3 сек - отображается расширенное меню:

* Transistor — измерение параметров полупроводников, сопротивления резисторов

* Frequency — измерение частоты сигнала, подключенного к контактам 1-2.

* F-generator — Генератор прямоугольных импульсов разной частоты (выход - контакты 1-2).

* 10bit PWM — выводятся импульсы прямоугольной формы с регулируемой скважностью.

* rotary encoder — проверка энкодеров.

* Selftest — запуск самокалибровки

* Contrast — регулировка контрастности дисплея.

Если интересен корпус могу рассказать что где взять его.
