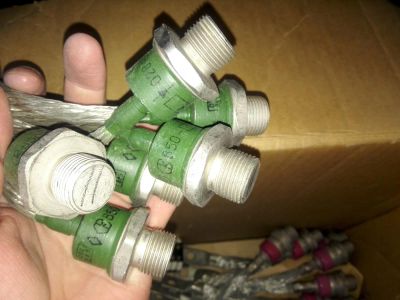

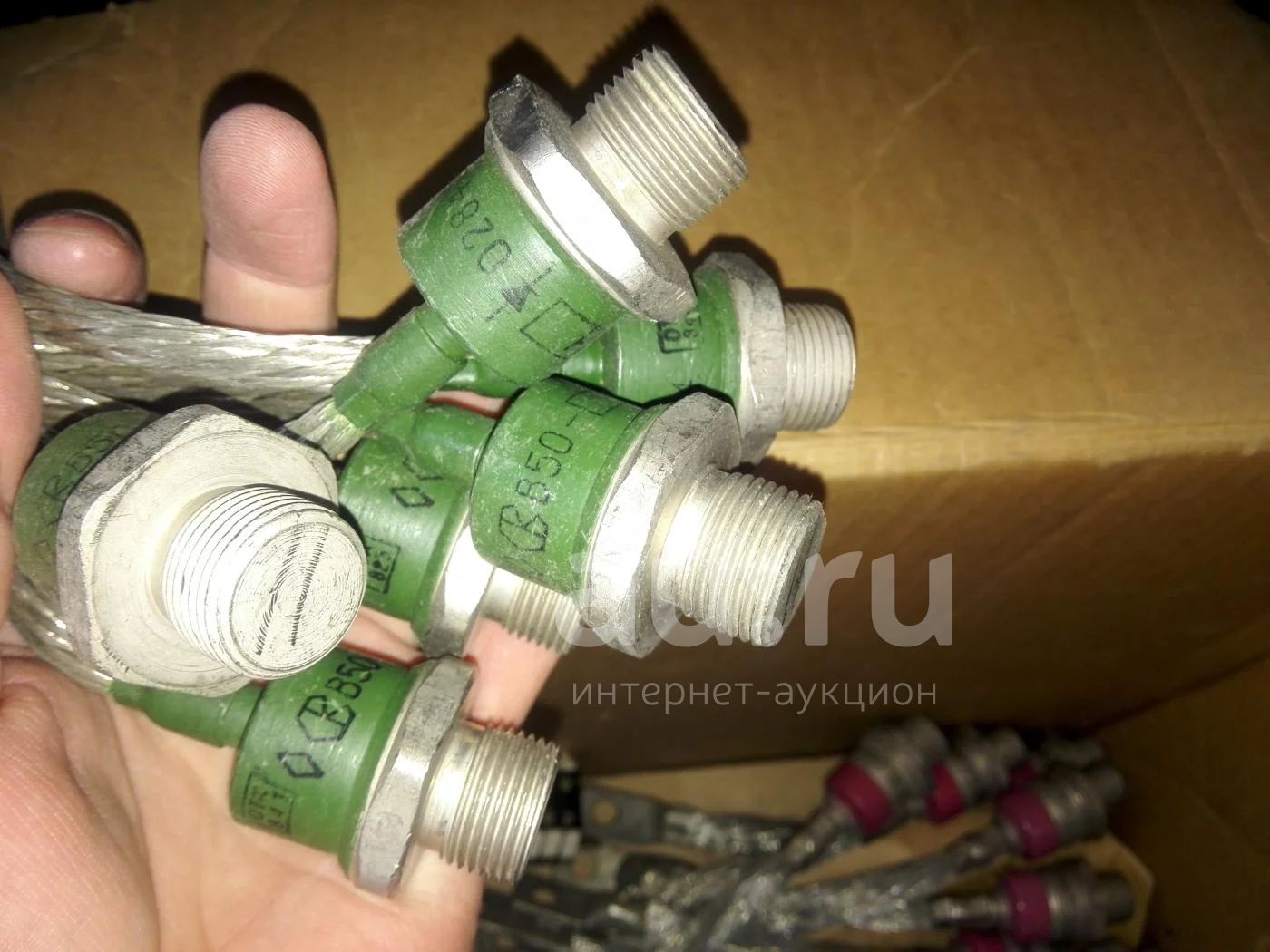

диод в50-11

Долго лежали
Шесть штук
Цена за один
В50-11
Диод кремниевый диффузионный.
Предназначен для работы в цепях статических преобразователей электроэнергии постоянного и переменного токов на частотах до 2 кГц.
Выпускаются в металлостеклянном корпусе с гибким выводом.
Средний прямой ток - 50 А
Повторяющееся импульсное обратное напряжение - 1100 В
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала и полярность выводов приводятся на корпусе.
Масса диода не более 190 г.
Технические условия: ТУ 16-529.765-73.
Технические характеристики силовых низкочастотных диодов В50:
Наименование
диода Предельные эксплуатационные параметры диодов Значения электрических характеристик диодов Tj
IF(AV) URRM URSM URWM UR IFRMS IFSM IRRM UFM UTO i2t rT trr Qrr Rthjc
А В В В В А кА мА В В кА2с мОм мкс мкКл °С/Вт °C
В50-1.5 50 150 174 120 112 78,5 2,0 5,0 1,35 0,9 20 2,54 15 270 0,6 -60…+140
В50-2 50 200 232 160 150 78,5 2,0 5,0 1,35 0,9 20 2,54 15 270 0,6 -60…+140
В50-3 50 300 348 240 225 78,5 2,0 5,0 1,35 0,9 20 2,54 15 270 0,6 -60…+140
В50-4 50 400 464 320 300 78,5 2,0 5,0 1,35 0,9 20 2,54 15 270 0,6 -60…+140
В50-5 50 500 580 400 375 78,5 2,0 5,0 1,35 0,9 20 2,54 15 270 0,6 -60…+140
В50-6 50 600 696 480 450 78,5 2,0 5,0 1,35 0,9 20 2,54 15 270 0,6 -60…+140
В50-7 50 700 812 560 525 78,5 2,0 5,0 1,35 0,9 20 2,54 15 270 0,6 -60…+140
В50-8 50 800 928 640 600 78,5 2,0 5,0 1,35 0,9 20 2,54 15 270 0,6 -60…+140
В50-9 50 900 1044 720 675 78,5 2,0 5,0 1,35 0,9 20 2,54 15 270 0,6 -60…+140
В50-10 50 1000 1160 800 750 78,5 2,0 5,0 1,35 0,9 20 2,54 15 270 0,6 -60…+140
В50-11 50 1100 1276 880 825 78,5 2,0 5,0 1,35 0,9 20 2,54 15 270 0,6 -60…+140
В50-12 50 1200 1392 960 900 78,5 2,0 5,0 1,35 0,9 20 2,54 15 270 0,6 -60…+140
В50-13 50 1300 1508 1040 975 78,5 2,0 5,0 1,35 0,9 20 2,54 15 270 0,6 -60…+140
В50-14 50 1400 1624 1120 1050 78,5 2,0 5,0 1,35 0,9 20 2,54 15 270 0,6 -60…+140
В50-15 50 1500 1740 1200 1125 78,5 2,0 5,0 1,35 0,9 20 2,54 15 270 0,6 -60…+140
В50-16 50 1600 1856 1280 1200 78,5 2,0 5,0 1,35 0,9 20 2,54 15 270 0,6 -60…+140

Условные обозначения электрических параметров силовых диодов:
• IF(AV) - Максимально допустимый средний прямой ток.
• URRM - Повторяющееся импульсное обратное напряжение.
• URSM - Неповторяющееся импульсное обратное напряжение.
• URWM - Импульсное рабочее обратное напряжение.
• UR - Постоянное обратное напряжение.
• IFRMS - Максимально допустимый действующий прямой ток.
• IFSM - Ударный прямой ток.
• IRRM - Повторяющийся импульсный обратный ток.
• UFM - Импульсное прямое напряжение.
• UTO - Пороговое напряжение диода.
• i2t - Защитный показатель.
• rT - Динамическое сопротивление.
• trr - Время обратного восстановления.
• Qrr - Заряд обратного восстановления.
• Rthjc - Тепловое сопротивление переход-корпус диода.
• Tj - Температура перехода диода.
