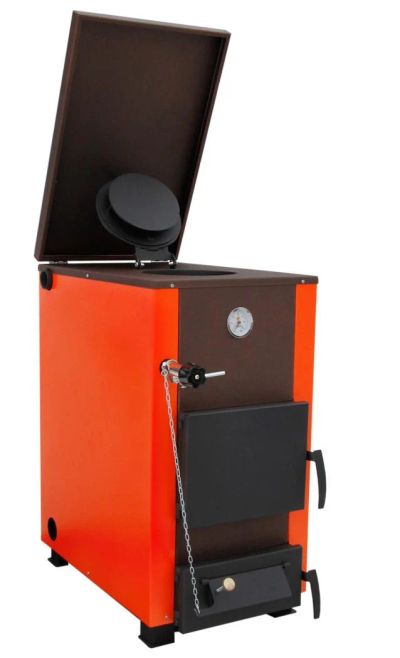

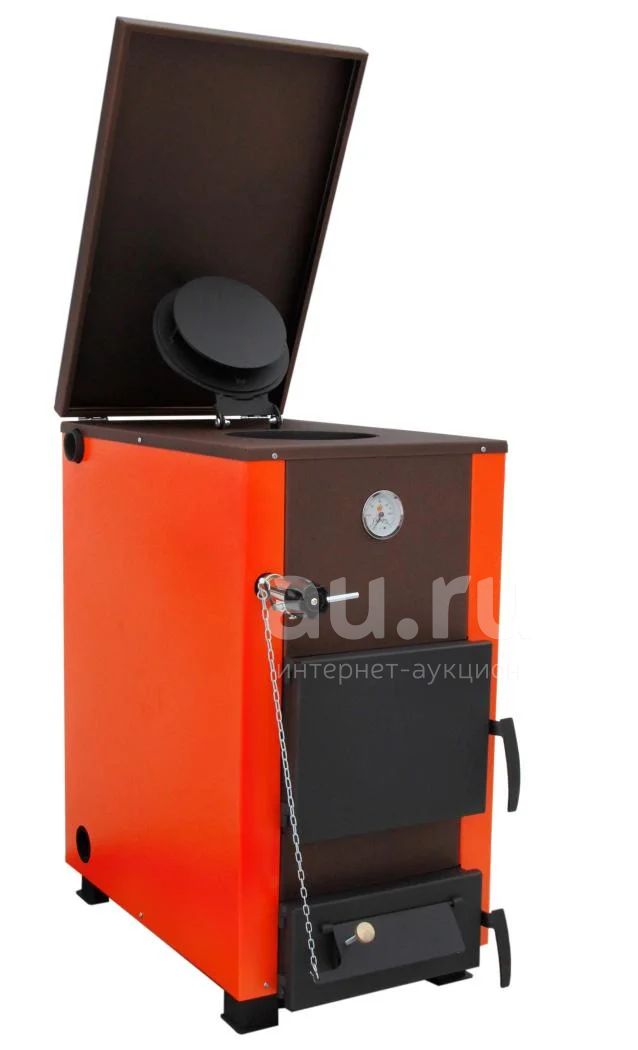

Котел твердотопливный, комбинированный НМК Сибирь Гефест 20 КВТ

Данный котел предназначен для установки в системы водяного отопления с естественной или принудительной циркуляцией теплоносителя. Этот котёл имеет современный внешний вид и удобное расположение элементов. Для автоматического управления подачей воздуха в камеру сгорания на дверце зольника установлена воздушная заслонка, через цепочку управляемая энергонезависимым терморегулятором. В верхней части котла имеется загрузочный люк, что облегчает работу по закладке топлива. Данный котел можно оборудовать блоком ТЭН.

Преимущества данного котла

Компактность. Габариты котла позволяют установить его в практически любые помещения.

Экономичность. Специально разработанная конструкция котла позволяет максимально использовать тепловую энергию при сгорании топлива.

Информативность. Температуру воды в котле показывает биметаллический термометр, встроенный в корпус.

Использование блока ТЭНов. Возможность подключения блока ТЭНов с терморегулятором позволяет оставлять котел на долгое время, при этом он автоматически включится и будет поддерживать положительную температуру в системе отопления.

Долговечность. Бесперебойная работа котла гарантирована в течение десяти лет.

Технологичность. За счет внедрения водяного колосника достигнута максимальная теплоотдача носителю и увеличена скорость передачи тепла в систему. Также котел доработан и имеет автоматический регулятор тяги, который позволяет в автоматическом режиме поддерживать комфортную температуру теплоносителя. Данный котел подходит для закрытой системы отопления. В него добавлена дополнительная дверца в топочной камере, позволяющая сократить до минимума потери тепла.

Презентабельный внешний вид. Визуально котел выглядит в духе времени, имеет приятное цветовое решение и стильный дизайн.

Удобство в эксплуатации. Конструкция данного котла выполнена с максимально удобным расположением элементов, значительно улучшающая его эргономичность.
Котел отопительный стальной предназначен для отопления помещений общей площадью до 200 м2 при высоте потолка 2,7 м, оборудованных системами водяного отопления с естественной или принудительной циркуляцией.

Технические характеристики:
Модель котла КВО 20 ТЭ
Теплопроизводительность 20 кВт
КПД (+3-5%) 80%
Рабочее давление воды в котле, не более 0,2/2 МПа/ кг/см2
Площадь отапливаемых помещений 200 м2
Максимальная температура воды на выходе 85 С
Номинальная температура оборотной воды на входе в котел 60-80 С
Объем водяной камеры 50 л
Сечение дымохода 55*245 мм
Диаметр дымохода 150 мм
Мощность блока ТЭНа 4 кВт
Напряжение питания ТЭНов 220 В
Глубина котла 610 мм
Ширина котла 410 мм
Высота котла 800 мм
Масса котла не более 129 кг

Принцип действия.
Принцип действия котла основан на передаче тепловой энергии,
высвобождаемой при сжигании топлива, теплоносителю - воде. В результате
горения стенки, крышка и частично дно топки и поверхности труб нагреваются и
передают тепло воде, циркулирующей в водяной рубашке и внутри труб, которая
выходит через патрубок подачи в верхней части котла. Вода - обратка попадает в
котёл через патрубок обратки в нижней части боковой стенки.
Горение топлива происходит в топке внутри корпуса. Воздух попадает в
зону горения через решётку колосника. Количество воздуха регулируется:
- вручную с помощью рукоятки 11 закручивая или отвинчивая, тем самым
изменяя наклон заслонки 9;
- автоматически с помощью регулятора тяги (регулятор тяги в комплект
котла не входит)
Регулятор тяги - устанавливается в патрубок 15 на выходе из корпуса
котла и выполняет следующие функции - считывание показаний температуры воды
в системе отопления и в случае необходимости - регулировку подачи первичного
воздуха для горения под колосниковую решетку котла, при этом открывая
или закрывая заслонку. Таким образом, появилась возможность регулировать
интенсивность горения положением регулировочной заслонки. Терморегулятор
соединен с заслонкой 9 специальной цепочкой, присоединенной к рычагу заслонки
10 дверцы зольника 12 с таким расчетом, чтобы была возможность регулировки ее
натяжения.
В конструкции котла предусмотрена установка блока ТЭН 4 кВт. Он может
быть использован для нагрева воды в системе отопления, как при горении топлива
в котле, так и самостоятельно.Тэн в блоке запитан отдельно к сети 220 В.
