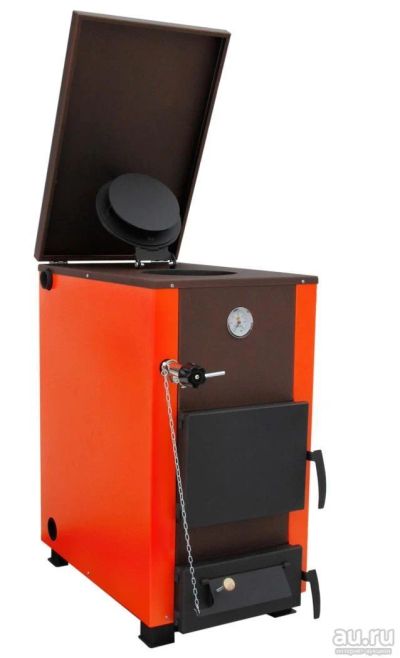

Котел твердотопливный, комбинированный НМК Сибирь Гефест 15 КВТ

Данный котел предназначен для установки в системы водяного отопления с естественной или принудительной циркуляцией теплоносителя. Этот котёл имеет современный внешний вид и удобное расположение элементов. Для автоматического управления подачей воздуха в камеру сгорания на дверце зольника установлена воздушная заслонка, через цепочку управляемая энергонезависимым терморегулятором. В верхней части котла имеется загрузочный люк, что облегчает работу по закладке топлива. Данный котел можно оборудовать блоком ТЭН.

Преимущества данного котла

Компактность. Габариты котла позволяют установить его в практически любые помещения.

Экономичность. Специально разработанная конструкция котла позволяет максимально использовать тепловую энергию при сгорании топлива.

Информативность. Температуру воды в котле показывает биметаллический термометр, встроенный в корпус.

Использование блока ТЭНов. Возможность подключения блока ТЭНов с терморегулятором позволяет оставлять котел на долгое время, при этом он автоматически включится и будет поддерживать положительную температуру в системе отопления.

Долговечность. Бесперебойная работа котла гарантирована в течение десяти лет.

Технологичность. За счет внедрения водяного колосника достигнута максимальная теплоотдача носителю и увеличена скорость передачи тепла в систему. Также котел доработан и имеет автоматический регулятор тяги, который позволяет в автоматическом режиме поддерживать комфортную температуру теплоносителя. Данный котел подходит для закрытой системы отопления. В него добавлена дополнительная дверца в топочной камере, позволяющая сократить до минимума потери тепла.

Презентабельный внешний вид. Визуально котел выглядит в духе времени, имеет приятное цветовое решение и стильный дизайн.

Удобство в эксплуатации. Конструкция данного котла выполнена с максимально удобным расположением элементов, значительно улучшающая его эргономичность.
Технические характеристики:
Технические характеристики: КВО 15 ТЭ Gefest
Твердое топливо
Теплопроизводительность, кВт 15
КПД% (+3-5%) 75
Рабочее давление воды в котле*, МПа (кг/см2), не более 0,2 (2)
Площадь отапливаемых помещений высотой до 2,7 м, м2 150
Максимальная температура воды на выходе, С 85
Номинальная температура оборотной воды на входе в котёл, С 60-80
Объем водяной камеры, л 43
Сечение дымохода , мм 55*245
Диаметр дымохода, мм 150
Мощность блокаТЭНа, кВт 4
Напряжение питания ТЭНов, В 220 2
Габаритные размеры котла, мм
глубина 610
ширина 410
высота 740
Масса котла, кг, не более 117
Состав изделия:
1. Корпус
2. Патрубок подачи G 1 1/4”
3. Патрубок дымохода
4. Водяной контур
5. Водонаполненный колосник
6. Патрубок для подключения обратки 1 1/4” или установки блока ТЭНа
7. Чугунный колосник
8. Зольник
9. Заслонка
10. Рычаг заслонки для подключения регулятора тяги
11. Рукоятка для ручной настройки тяги
12. Дверца зольника
13. Отбойник
14. Дверца топочная
15. Патрубок для подключения
регулятора тяги к водяному контуру G 3/4”
16. Термометр
17. Люк для вертикальной загрузки топлива
18. Водонаполненный теплообменник
19. Кожух
20. Крышка

Принцип действия.
Принцип действия котла основан на передаче тепловой энергии,
высвобождаемой при сжигании топлива, теплоносителю - воде. В результате
горения стенки, крышка и частично дно топки и поверхности труб нагреваются и
передают тепло воде, циркулирующей в водяной рубашке и внутри труб, которая
выходит через патрубок подачи в верхней части котла. Вода - обратка попадает в
котёл через патрубок обратки в нижней части боковой стенки.
Горение топлива происходит в топке внутри корпуса. Воздух попадает в
зону горения через решётку колосника. Количество воздуха регулируется:
- вручную с помощью рукоятки 11 закручивая или отвинчивая, тем самым
изменяя наклон заслонки 9;
- автоматически с помощью регулятора тяги (регулятор тяги в комплект
котла не входит)
Регулятор тяги - устанавливается в патрубок 15 на выходе из корпуса
котла и выполняет следующие функции - считывание показаний температуры воды
в системе отопления и в случае необходимости - регулировку подачи первичного
воздуха для горения под колосниковую решетку котла, при этом открывая
или закрывая заслонку. Таким образом, появилась возможность регулировать
интенсивность горения положением регулировочной заслонки. Терморегулятор
соединен с заслонкой 9 специальной цепочкой, присоединенной к рычагу заслонки
10 дверцы зольника 12 с таким расчетом, чтобы была возможность регулировки ее
натяжения.
