Расширенный пульт управления HMI Advanced и HMI Basic для установок Ventus

В наличии:

HMI Advanced новый 1шт 2500 руб., б/у в хорошем состоянии 2000 руб.

HMI Basic новый 2500 руб.

HMI Basic:

Предназначен для измерения температуры в помещении, установки основных параметров работы вентоборудования: температуры воздуха; производительности; режимов работы; отслеживание аварийных состояний.

Рабочие параметры:

Питание 24В AC или 22...35 В DC

Интервал измеряемых температур: 0 - 40°C

Точность измерения: +/- 0,5K

Коммуникация со щитом по протоколу Modbus RTU

Длина коммуникационного провода: макс. 500 м

Степень защиты: IP30

Окружающая среда: -10 +60°C

Экран LCD. Показывает действительную температуру воздуха в помещении или на главном датчике регулирования, а также выбранную установку, режим работы, скорость вентилятора, время и день недели.

Клавиша Вкл/Выкл. Переключение включено-выключено (позволяет отключить агрегат или выбрать режим работы).

Клавиша вентилятора. Клавиша для установки режима работы вентилятора.

Клавиша часов. Введение режима АВТО. Регулятор – контроллер будет работать по режиму, установленному на Календаре.

Вращающаяся клавиша push&roll. Быстрое, интуитивное и легкое введение величин, изменение установок, подтверждение новых величин.

Функции HMI Basic:

Измерение и отображение температуры в помещении

Изменение и отображение установки температуры

Показание актуальной скорости вентилятора или автоматического режима с возможностью изменения режима

Изменение режимов работы вентиляционного агрегата

Низкий – низший экономичный режим; широкий предел нечувствительности при регулировании температуры, низкие обороты вентилятора

Эконо – высший экономичный режим; суженный интервал нечувствительности при регулировании температуры, повышенные обороты вентилятора

Комфорт – комфортный режим; использование точнейшей степени чувствительности, самая большая скорость вентилятора.

Внутренний календарь интерфейса – как альтернатива для главного календаря контроллера uPC

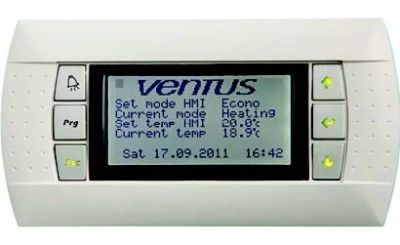

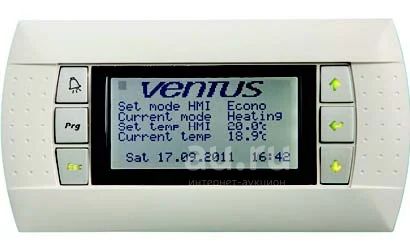

HMI Advanced:

Конфигурация универсальных входов и выходов контроллера. Опциональный элемент комплекта автоматики.

Электронный блок в корпусе из полимерного материала. Четкий жидкокристаллический дисплей. Коммуникационный провод (стандартно 3 м) для подключения к щиту управления с соединителем RJ 11.

Рабочие параметры

Питание: напрямую от контроллера uPC

Порт коммуникации: последовательный, стандарт RS485

Длина коммуникационного провода: макс 1200 м

Подключение 1:1

Степень защиты: IP31

Окружающая среда: -20 +60°C

1. Жидкокристаллический экран LCD

Показывает доступные параметры и реальные величины

2. Структура главного меню

Главный экран с важнейшими статусами и параметрами

Режим работы HMI- используемый для установки главного режима работы с HMI

Режим работы – показывает актуальное состояние вентиляционной установки, исходящее из установок HMI, сигналов аварий, внешних контрольных сигналов и т.д. Установка темп HMI - применяется для введения главной температуры HMI

Актуальная температура – показание главной измеренной температуры

Второй экран главного статуса

Вентиляторы – показывает актуальное состояние и скорость вентиляторов

Воздушные клапаны – показывает актуальное состояние и степень открытия клапанов

Регулятор-контроллер – показывает актуальное состояние и выход главного регулятора для функции нагревание / охлаждение

Рекуперация – показывает актуальное состояние работы блока рекуперации

Значение параметра, подсвечиваемое курсором, является реальной величиной

Значение параметра, не подсвеченное курсором, является величиной в режиме для прочтения

3. Функциональные клавиши

ЗВОНОК

Переход на страницу обслуживания аварийных сигналов PRG

Быстрый переход к главной странице Календаря

На страницах Календаря быстрое удаление установок

Задержка нажатия на странице Аварийные сигналы вызывает удаление ошибок

ESC

Переход на предыдущую сторону или оставление параметра

Переход на предыдущую страницу или оставление изменения параметра

Стрелка вверх

Переход вверх через экран меню (курсор остается в верхнем левом углу)

Повышение величины параметра

ENTER

Передвижение курсора на экране – скачки курсора на следующий параметр для его изменения. Параметры только для прочтения курсором не обозначены

Подтверждение введенных величин

Вход в подменю с уровня главного меню

Параметры

Календарь

Аварийные сигналы

Установки

Сервис

Стрелка вниз

Переход вниз через экран меню (когда курсор остается в верхнем левом углу)

Уменьшение значения параметра
