Фрезерный станок ЧПУ 2000х4000х220 мм
Торги завершены. Лот не продан.
Возможно, продавец снова выставит его на торги позже. Напишите ему.
Описание лота
Состояние | Новое |
Производитель ЧПУ станков - компания ЧПУ24
Фрезерный станок предназначен для качественной фрезеровки и гравировки поверхностей деталей и заготовок по плоскости (2D) и в 3-х мерном пространстве (3D). Область применения: рекламное производство, строительная отрасль (отделка фасадов зданий), отделка интерьеров и экстерьеров, эксклюзивные изделия, производство дверей, модельное производство, изготовление художественного паркета, фасады.Рабочее поле позволяет изготавливать самые популярные изделия
Виды обрабатываемых материалов:
Древесина мягких и твердых пород, композитные материалы (фанера, ДСП, ДВП, МДФ и др.), пластик, цветной металл, акриловое стекло.
Даже если у вас нет опыта работы с ЧПУ, но есть идея и решимость, то наш станок и обучение позволят вам ее реализовать
Мы проконсультируем и ответим на все ваши вопросы, подберем комплектацию необходимую именно Вам
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
Станина станка выполнена из цельносварной конструкции, усиленной ребрами жесткости, и обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Достигается высокая точность и качество при обработке заготовок больших размеров.
Портал станка выполнен из цельносварной профильной трубы сечением 180х140мм и толщиной стенки 6мм.
Линейные направляющие, по которым двигается портал - профильные направляющие в отличии от опор на валу обладают высокой жесткостью, точностью, износостойкостью, высокая грузоподъемностью, им не требуется регулировка. Немаловажный фактор - сложность монтажа профильных направляющих и необходимость соответствующей подготовки монтажных поверхностей, что влечет за собой их повышенную стоимость. Используются в станках среднего и промышленного класса.
Привод портала по оси X,Y осуществляется за счёт зубчатой (косозубой) передачи шестерня-рейка, что обеспечивает повышенную скорость, плавность и точность перемещения. При такой конструкции исключено провисание и вибрация (как в случае с ШВП). В отличие от прямозубой косозубая рейка образует более точную передачу, работает тише, более износостойкая и грузоподъемная
Движение по оси Z происходит за счёт ШВП D20мм. На таких размерах, возможно применение ШВП, т.к. есть возможность соблюсти необходимые пропорции (толщина ШВП и длина перемещения)
Шпиндель жидкостного охлаждения GDZ80-2,2KW или GDZ100-3KW (3-и подшипника, цанга ER20) - это надежный и высокопроизводительные агрегаты, которые имеют небольшие размеры и цилиндрическую форму. Они не создает вибрации, практически не шумят (в сравнении со шпинделями на воздушном охлаждении, в которых установлена крыльчатка), а также дают возможность работать на очень низких оборотах без перегрева двигателя. В качестве охлаждающей жидкости может использоваться обыкновенная вода, тосол или их смесь. Инструмент крепится на конце шпинделя с помощью цангового зажима.
Электрическая часть станка укомплектована модулями таких мировых лидеров как Delta, Denki, YAKO, Leadshine, HY, Schneider Electric,
Уникальная экономичная система вакуумного удержания заготовки. Рабочее поле фрезерного станка разделено на 4 сектора, к каждому из которых подведен вакуумный насос мощностью 3кВт. Вакуумный стол позволяет фиксировать деталь без дополнительных зажимов, что позволяет экономить время на креплении материала.
Управление станка производится с помощьюкомпьютера или DSP контроллера (RichAuto A11E, 3-и оси) в отличие от управления с компьютера он делает команды управления более быстрыми и простыми.
Также в комплект входит: щетка аспирации на шпиндель, комплект фрез (3-8шт.), ключи для ручной смены инструмента (2шт.),
Дополнительно станок может доукомплектовываться четвертой осью, централизованной системой смазки подшипников
Комплектация станка:
Профильные направляющие TRH HGR20
Винт ШВП 2005
Косозубые зубчатые рейки, размер 25*20*671мм, модуль 1,25
Редуктор ременной, редукция 1:5, под ШД с фланцем 86мм
Шаговый двигатель 86мм 6,8N*m
Драйвера DM 542
Шпиндель 2,2кВт, 3-и подшипника, водяное охлаждение, цанга ER20
Цанги ER20 комплект 14 штук
Датчики индуктивные LJ12A3-4-Z/BX 6-36V
Фрезы (3шт.)
Ключи для смены инструмента (2шт.)
Помпа погружного типа 75Вт в систему охлаждения шпинделя
Дополнительные опции:
Установка системы вакуумный стол (4 вакуумных насоса по 3кВт каждый) +195 000
Установка Шпинделя 3 кВт (вместо 2.2кВт) +11 200
Установка DSP контроллера A11E RichAuto 3-и оси +30 000
Установка сервошаговых моторов (замена шаговых) +60 000
Установка программируемой системы смазки +15 000
Установка и настройка четвертой оси с ременным редуктором +52 000
Установка и настройка четвертой оси на волновом редукторе +58 000

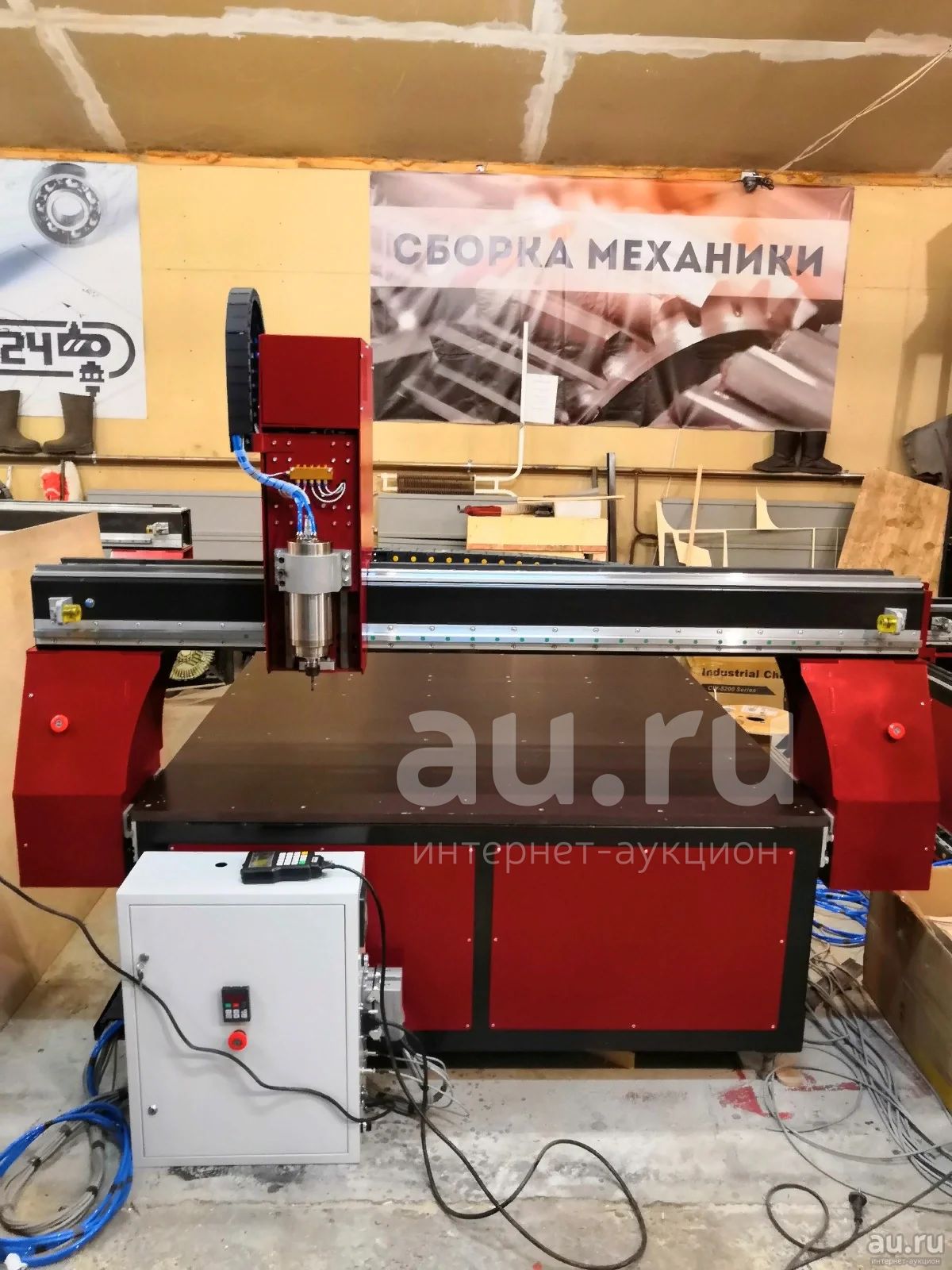

Станок на фото продан, возможно изготовление под заказ (от14 до 30дней)
Гарантия 12 месяцев. В лотах много станков. Спрашивайте.
Доступны другие размеры и виды станков. Звоните, пишите, менеджеры всегда на связи
