терморегулятор программируемый 12 В регулятор температуры с термопарой, -50 ~ +110°C,максимальный ток управления 5A. Модель XH-W1209.

Описание

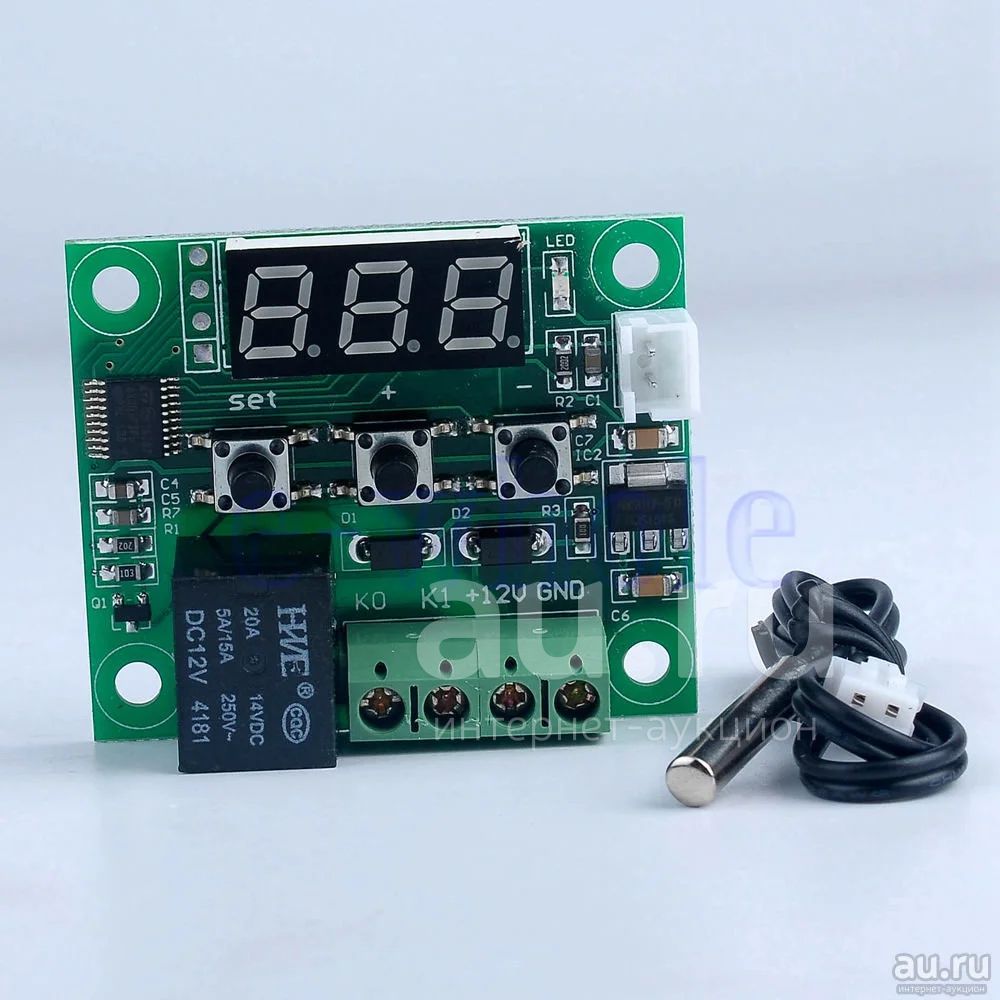

Программируемый терморегулятор предназначен для контроля температуры в диапазоне от -50°C до
+110°C. Он может работать в паре с нагревателем или охладителем. Программируемый
терморегулятор оснащен трехразрядным LED дисплеем, светодиодным индикатором включения
реле, тремя кнопками управления, разъемом для подключения внешнего термодатчика, клеммами
«K0/K1» для подключения нагрузки и «+12V/GND» для питания платы терморегулятора. На LED
дисплее отображается текущая измеряемая температура.
Подготовка к работе
1) Подключите источник питания 12V постоянного напряжения к контактам «+12V» (плюс 12V) и
«GND» (минус 12V).
2) Подключите нагрузку к контактам «К0» и «К1» (подключается в разрыв цепи питания
управляемого прибора (последовательное подключение))
После подачи питания 12V на контакты «+12V» и «GND», на LED дисплее отобразится текущая
температура, измеренная выносным датчиком температуры.
Установка и настройка заданной температуры
Для установки температуры контроля кратковременно нажмите кнопку "SET", после чего кнопками
«+» или «-» установите заданную температуру, и еще раз нажмите кнопку "SET", или же не
нажимайте никакие кнопки в течение 5 секунд.
Программирование
Для входа в режим программирования удерживайте, в течение 5 секунд, кнопку «SET», после чего
кнопками «+» или «-» выберите код параметра меню (P0…P6) из таблицы «Меню терморегулятора».
Далее, для настройки параметра, нажмите кнопку «SET» и кнопками «+» или «-» измените значение
параметра. Для сохранения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте
никакие кнопки в течение 5 секунд.

Меню Описание Параметр По-умолчанию
P0 Режим работы терморегулятора: охлаждение C / H C
(Cooling) / нагрев (Heating)
P1 Гистерезис температуры 0.5 - 15 2
P2 Верхний предел температуры 110 110
P3 Нижний предел температуры -50 -50
P4 Коррекция температуры -7 ... +7 0
P5 Задержка срабатывания, минут 0 - 10 0
P6 Сигнализация превышения температуры 0 - 110 OFF

Индикация
LED дисплей отображает следующие значения: «LLL» - датчик не подключен, «HHH» - температура
вне диапазона (меньше -50°C или больше 110°C), «---» превышение пределов заданных в параметре P6
Сброс параметров в заводские установки
Для сброса параметров в заводские установки (настройки по умолчанию): 1) отключите питание;
2) нажмите и удерживайте кнопки «+» и «-»; 3) Подайте питание на терморегулятор.
На LED дисплее появится надпись «888», после чего отобразится текущая температура.
Характеристики
Габаритные размеры: 40 x 48 x 14 мм
Диапазон измерения и программирования температуры: -50°C …110°C
Точность измерения: 0,1°C в диапазоне от -9,9°C до 99,9°C; или 1,0°C вне этого диапазона
Точность управления: 0,1°C 0,1°C в диапазоне от -9,9°C до 99,9°C; или 1,0°C вне этого диапазона
Точность гистерезиса: 0,1°C
Гистерезис: 0,1…15°C
Время обновления показаний: 0,5 секунд
Напряжение питания, В: 12 VDC
Датчик: NTC 10K 0.5%, длина кабеля 0,3 м, водозащита
Максимальный ток нагрузки: 5A / 220VAC; 15A / 14VDC
Температура окружающей среды: -10…60°C
Влажность окружающей среды: 20 – 85 %
Потребляемый ток: 30 mA
Потребляемый ток при работе реле: 65 mA
Способ подключения нагрузки: электромагнитное одноканальное реле (5A / 220VAC; 15A / 14VDC)
(при больших нагрузках, используйте контактор или твердотельное реле большей мощности)
