AL-250 SH Замок электромагнитный сдвиговый ПОД ЗАКАЗ

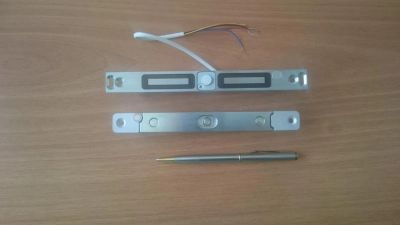

Сдвиговый электромагнитный замок AL-250SH используется при построении систем контроля доступа различных масштабов и функционального назначения. Замок служит для блокирования распашных дверей, толщина полотна которых 25 мм и более, при этом сторона открывания не имеет значения. Конструктивно AL-250SH состоит из двух частей – корпусной и якорной.

замок устанавливается строго в горизонтальном положении врезным способом: корпус монтируется в дверную коробку, а якорь – в торец дверного полотна; при этом важным условием для обеспечения максимального удерживающего усилия на сдвиг и длительного срока службы без проведения техобслуживания является обязательное соблюдение эксплуатационного зазора между рабочими поверхностями обеих частей в пределах 1,5-3,5 мм и взаимного расположения друг относительно друга в поперечном направлении 1-2 мм;

для изменения зазора на корпусной части имеется регулировочная вставка, при повороте которой на 90° изменяется его значение на 0,75 мм;

врезной метод монтажа обеспечивает скрытность установки, но при необходимости маскирования зазоров и щелей, неизбежно образующихся при инсталляции корпуса в дверную коробку, применяется декоративная планка 250SD, изготовленная из нержавеющей стали;

накладной монтаж обеспечивается при использовании дополнительного монтажного комплекта МК AL-250S, а для стеклянных дверей - MK AL-250S-Glass;

данная модель гарантирует удерживающее усилие на сдвиг более 250 кг в соответствии с классом устойчивости U2 по ГОСТ Р 52582-2006;

устройство питается от источника 12 В DC и функционирует в нормально-открытом режиме, обеспечивающем разблокированное состояние и, соответственно, открытое положение двери при отсутствии питающего напряжения;

для осуществления контроля и сигнализации положения двери и блокировки замка, а также для управления другими исполнительными устройствами в корпус замка встроен датчик Холла, а в якорь – магнит; при закрывании двери и блокировке электромагнитного замка контакты реле датчика замыкаются; кроме того, встроенный датчик Холла участвует в механизме активации блокировки замка, который разделен на два режима с целью экономии потребления энергии: в режиме «ПОДБРОС» якорь притягивается в момент закрытия при включении обмоток замка большим током намагничивания по сигналу датчика; по истечении 4-5 с замок переходит в режим «УДЕРЖАНИЕ» с пониженным током потребления;

AL-250SH предназначен для эксплуатации только внутри помещений.

Технические характеристики:

Способ монтажа врезной; накладной при использовании дополнительных кронштейнов

Монтажное положение горизонтальное

Тип двери легкая внутренняя деревянная, металлическая, стеклянная; распашная и маятниковая

Сторона открытия двери любая

Толщина двери не менее 25 мм

Допустимый эксплуатационный зазор между рабочими поверхностями обеих частей 1,5-3,5 мм

Усилие удержания 250 кг

Класс устойчивости U2 по ГОСТ Р 52582-2006

Режим нормально-открытый (NO)

Контроль положения двери и блокировки замка есть; датчик Холла

Длина кабеля 0,3 м

Напряжение питания 12 B DC

Максимальный потребляемый ток:

- в режиме "ПОДБРОС" 0,9 А

- в режиме "УДЕРЖАНИЕ" 0,22 А

Время работы режима "ПОДБРОС" 4-5 с

Параметры выходного реле:

- максимальный коммутируемый ток 0,4 А

- максимальное коммутируемое напряжение 60 В

Рабочая температура -10 °С...+35 °С

Степень защиты IP20

Габариты корпусной части 180х18,5х23 мм

Габариты якорной части 170х18х19 мм

Масса 0,8 кг

Срок службы 5 лет
