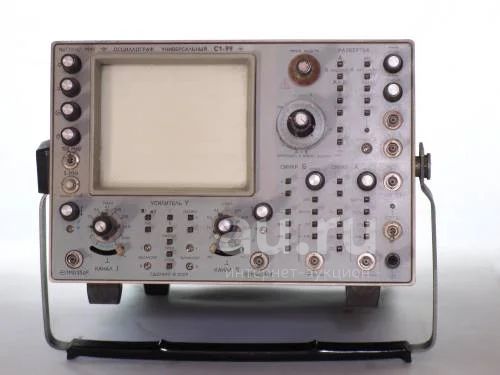

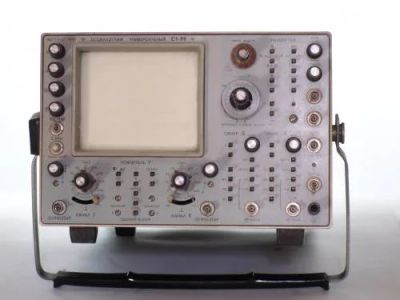

Осциллограф С1-99

Осциллограф универсальный С1-99 предназначен для визуального наблюдения и измерения параметров периодических и однократных электрических процессов в диапазоне частот от постоянного тока до 100 МГц путем:
- измерения амплитудных и временных параметров исследуемого сигнала в диапазоне (0,008 - 40) В и временных интервалов в диапазоне (2*10-8 - 0,5) с.
- одновременного изображения двух исследуемых сигналов на одной развертке
- детального исследования любой части сложного сигнала при помощи задержанной развертки.

Вертикальное отклонение
- Число каналов 2
- Полоса пропускания (0 - 100) МГц
- Время нарастания ПХ 3,5 нс
- Коэффициент отклонения 2 мВ/дел - 5 В/дел (ряд 1-2-5) основная погрешность ±4%
- Максимально допустимое суммарное значение постоянного и переменного напряжения:
- на входах I и II 150 В
- на входе делителя 1:10 200 В
Входной импеданс:
- непосредственный вход 1 MОм/25 пФ
- с делителем 1:10 1 MОм/12 пФ

Горизонтальное отклонение
- Режим работы: канал I, канал II, канал I и канал II, канал II подсвечивает развертку канала I, внешний
- Коэффициент развертки 0,05 мкс/дел - 1 с/дел
- основная погрешность 4%
- основная погрешность при использовании множителя развертки 7%

Внешняя синхронизация:
- диапазон частот 1 Гц - 100 МГц
- амплитуда (0,4 - 20) В

Комплектация:
- Осциллограф
- Кабель питания
- Инструкция по эксплуатации
- Щуп 1:10
