Электронные часы-термометр FC-209

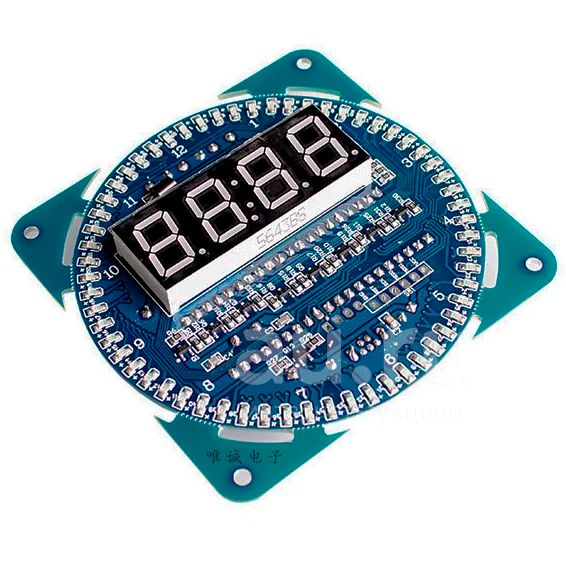

Плата электронных часов-термометра на светодиодных индикаторах.

Плата при подключении внешнего источника питания 5 вольт (через miniUSB) отображает время на черырёхразрядном семисегментном светодиодном индикаторе, температуру (датчик установлен на плате), имеет функцию будильника, а так же звуком сигнализирует о превышении и понижении температуры относительно заранее установленных значений.

Так же на плате по кругу установлено 60 мелких светодиодов, служащих для индикации секунд и декоративного оформления.

При отключении внешнего источника настройки и время не сбиваются, часы продолжают идти, но индикация гаснет.

Настройка всех режимов осуществляется двумя кнопками "mode" и "plus". Третья кнопка "rst" нужна только для целей отладки!

Техническая информация:

Микроконтроллер: AT89S52

Часы реального времени: DS1302

Датчик температуры: DS18B20

Режим индикации: динамический

На плате разведены площадки под разъём программатора и блютуз, сами разъёмы не впаяны.

Три кнопки.

Размер: 82 x 82 x 25 мм
