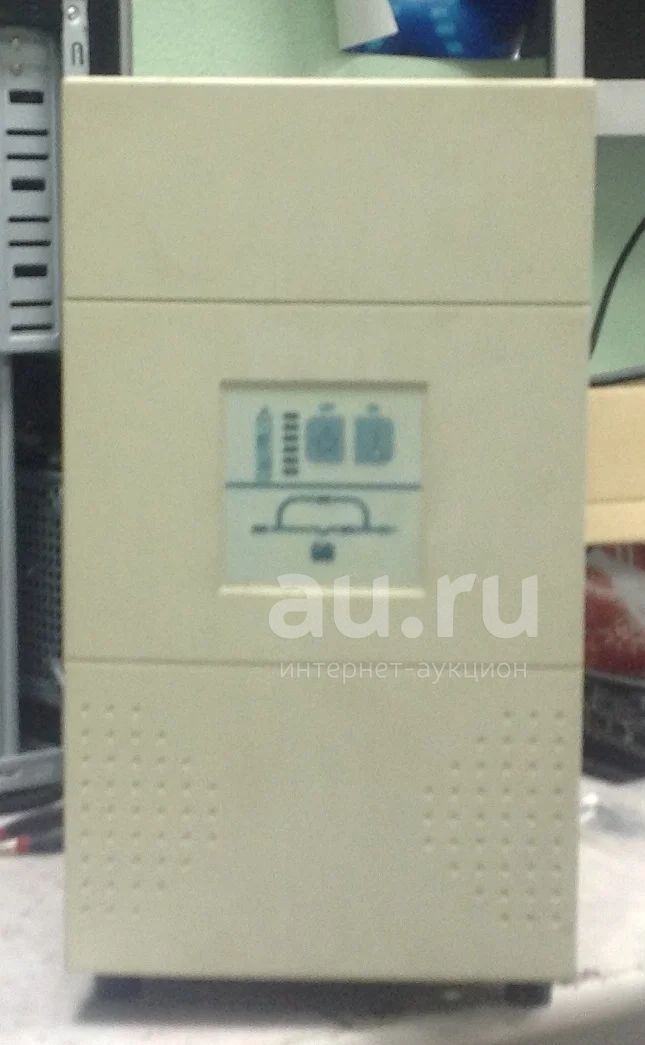

Источник бесперебойного питания ДПК-1/1-2-220М

ИБП ДПК-1/1-2-220 предназначен для безаварийного электропитания стабилизированным синусоидальным напряжением 220 В потребителей, суммарная мощность потребления которых не превышает 2000ВА: отопительные котлы автономных систем отопления и насосы водоснабжения загородных домов, системы охраны и сигнализации, связное оборудование, испытательное и измерительное оборудование, системы управления непрерывными технологическими процессами, бытовая и офисная техника, медицинская техника.
ИБП ДПК-1/1-2-220 предназначен для работы с аккумуляторной батареей напряжением 96В (последовательное соединение восьми шт. аккумуляторов). Ёмкость аккумуляторов внешней АКБ для работы в комплекте с моделями "М", выбирается из таблицы с учетом мощности нагрузки и желаемого времени автономной работы. Рекомендуются к использованию герметизированные кислотно-свинцовые аккумуляторы HAZE, LEOCH, SOLBY. Аккумуляторы и модуль для их установки и соединения в комплект ДПК не входят и приобретаются отдельно.
Построение по схеме с двойным преобразованием (double convertion или on line) обеспечивает выходное напряжение синусоидальной формы, как при работе от электросети, так и в автономном режиме, причем переход с сетевого режима на автономный и обратно происходит мгновенно без отклонения параметров выходного напряжения от номинала, а корректор коэффициента мощности обеспечивает практически синусоидальную форму потребляемого из электросети тока.
Микропроцессорная система контроля обеспечивает оптимальный режим заряда и защищает АКБ от недопустимо глубокого разряда, что продлевает срок службы аккумуляторов.
Подключеный к электросети ИБП заряжает АКБ, независимо от того, включен он или нет.
Выходной инвертор формирует "виртуальную" нейтраль, которую можно подключить к общей нейтрали, что необходимо для надежной работы электронных блоков управления отопительных котлов.
Возможность включения от АКБ без электросети ("холодный пуск").
Электронная защита ИБП от перегрузки и короткого замыкания в нагрузке и входной автоматический предохранитель.
Автоматический переход в режим BY PASS при перегрузке, внутреннем перегреве и восстановление нормального режима.
Светодиодная индикация режимов работы, шкала степени нагрузки при работе от электросети и остаточного заряда АКБ при работе в автономном режиме.
Звуковая сигнализация работы в автономном режиме (прерывистый сигнал, отключаемая), сигнализация разряженной АКБ (непрерывный звук, не отключаемая).
ПО "ИБП-Монитор" позволяет контролировать режим работы ИБП, состояние АКБ, температуру внутри корпуса, параметры входного и выходного напряжений, степень нагрузки и сохранять историю значений этих параметров.

Электрические параметры
Мощность подключенной нагрузки, ВА (вт), не более 2000 (1400)
Выходное напряжение, В 220 ± 2%
Диапазон входного напряжения без перехода на АКБ, В
- при нагрузке < 50% 118 ÷ 300
- при нагрузке 50% ÷ 75% 140 ÷ 300
- при нагрузке > 75% 160 ÷ 300
Допустимый диапазон частоты входного напряжения, Гц 46 ÷ 54
Коэффициент искажения формы выходного напряжения, не более, %
- при работе на линейную нагрузку 3
- при работе на нелинейную нагрузку 5
Потребляемая мощность в режиме "холостого хода", вт 60
КПД при номинальной нагрузке, не менее, %
- в режиме "БАЙПАСС" 97
- в инверторном режиме 88
Время работы в автономном режиме, мин, не менее
- при 100 % нагрузки 9,5
- при 50 % нагрузки 21
Перегрузочная способность при нагрузке (время до перехода в "БАЙПАС")
< 110% длительно
110% ÷ 150% (30 с)
> 150% (200 мс)
Напряжение внешней аккумуляторной батареи, В 96
Ток заряда внешней АКБ, А 5
Рекомендуемая емкость внешней АКБ, Ач, не более 150
Весогабаритные параметры
Масса, не более, кг 15
Размеры (В×Ш×Г), мм 450×200×340
Условия эксплуатации
Время непрерывной работы Не ограничено
Температурный диапазон эксплуатации, °C +5…+35
Относительная влажность воздуха, не более, % 95
Срок службы не менее, лет 10
