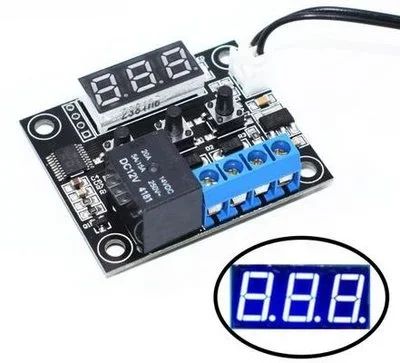

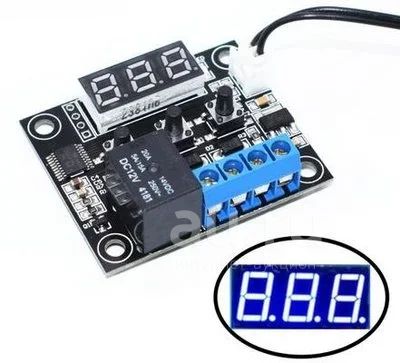

Терморегулятор цифровой XH-W1209 Синий индикатор

Описание

Программируемый терморегулятор предназначен для контроля температуры в диапазоне от -50°C до

+110°C Он может работать в паре с нагревателем или охладителем. Программируемый

терморегулятор оснащен трехразрядным LED дисплеем, светодиодным индикатором включения

реле, тремя кнопками управления, разъемом для подключения внешнего термодатчика, клеммами

«K0/K1» для подключения нагрузки и «+12V/GND» для питания платы терморегулятора. На LED

дисплее отображается текущая измеряемая температура.

Подготовка к работе

1) Подключите источник питания 12V постоянного напряжения к контактам «+12V» и

«GND» ( минус 12V).

2) Подключите нагрузку к контактам «К0» и «К1» (подключается в разрыв цепи питания

управляемого прибора (последовательное подключение))

После подачи питания 12V на контакты «+12V» и «GND», на LED дисплее отобразится текущая

температура, измеренная выносным датчиком температуры.

Установка и настройка заданной температуры

Для установки температуры контроля кратковременно нажмите кнопку "SET", после чего кнопками

«+» или «-» установите заданную температуру, и еще раз нажмите кнопку "SET", или же не

нажимайте никакие кнопки в течение 5 секунд.

Программирование

Для входа в режим программирования удерживайте, в течение 5 секунд, кнопку «SET», после чего

кнопками «+» или «-» выберите код параметра меню (P0…P6) из таблицы «Меню терморегулятора».

Далее, для настройки параметра, нажмите кнопку «SET» и кнопками «+» или «-» измените значение

параметра. Для сохранения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте

никакие кнопки в течение 5 секунд.

Меню Описание Параметр По-умолчанию

P0 Режим работы терморегулятора: охлаждение C / H C

(Cooling) / нагрев (Heating)

P1 Гистерезис температуры 0.5 - 15 2

P2 Верхний предел температуры 110 110

P3 Нижний предел температуры -50 -50

P4 Коррекция температуры -7 ... +7 0

P5 Задержка срабатывания, минут 0 - 10 0

P6 Сигнализация превышения температуры 0 - 110 OFF

Индикация

LED дисплей отображает следующие значения: «LLL» - датчик не подключен, «HHH» - температура

вне диапазона (меньше -50°C или больше 110°C), «---» превышение пределов заданных в параметре P6

Сброс параметров в заводские установки

Для сброса параметров в заводские установки (настройки по умолчанию): 1) отключите питание;

2) нажмите и удерживайте кнопки «+» и «-»; 3) Подайте питание на терморегулятор.

На LED дисплее появится надпись «888», после чего отобразится текущая температура.

Характеристики

Габаритные размеры: 40 x 48 x 14 мм

Диапазон измерения и программирования температуры: -50°C …110°C

Точность измерения: 0,1°C в диапазоне от -9,9°C до 99,9°C; или 1,0°C вне этого диапазона

Точность управления: 0,1°C 0,1°C в диапазоне от -9,9°C до 99,9°C; или 1,0°C вне этого диапазона

Точность гистерезиса: 0,1°C

Гистерезис: 0,1…15°C

Время обновления показаний: 0,5 секунд

Напряжение питания, В: 12 VDC

Датчик: NTC 10K 0.5%, длина кабеля 0,3 м, водозащита

Максимальный ток нагрузки: 5A / 220VAC; 15A / 14VDC

Температура окружающей среды: -10…60°C

Влажность окружающей среды: 20 – 85 %

Потребляемый ток: 30 mA

Потребляемый ток при работе реле: 65 mA

Способ подключения нагрузки: электромагнитное одноканальное реле (5A / 220VAC; 15A / 14VDC)

(при больших нагрузках, используйте контактор или твердотельное реле большей мощности)
