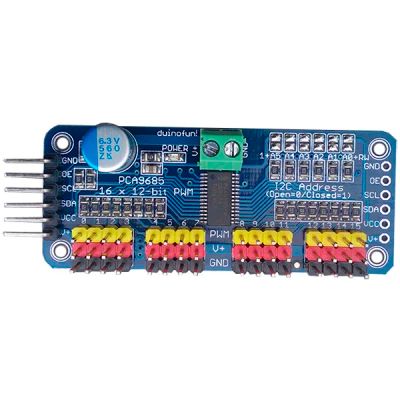

Плата 16-канального 12-разрядного ШИМ контроллера на PCA9685

PCA9685 16-канальный контроллер светодиодов с 12-разрядными ШИМ, управляемый посредством шины I²C с поддержкой режима Fast-mode Plus.

Может управлять сервомашинками, электродвигателями светодиодами и т.п. В некоторых случаях для управления нагрузками требуется силовой драйвер.

16 каналов управления светодиодами, индивидуально настраиваемых на режимы работы:

выключено

включено

программная установка яркости светодиода

программная задержка включения светодиода для уменьшения электромагнитных помех

Шина I2C с поддержкой режима Fast-mode Plus с частотой 1 МГц и высокой нагрузочной способностью (до 30 мА)

12-разрядный (4096 шагов) ШИМ–контроллер, обеспечивающий линейное изменение яркости светодиодов от нуля до максимального значения

Типовое значение выходной частоты ШИМ–контроллеров от 40 Гц до 1000 Гц

Программирование режима работы выходов управления светодиодами: схема с открытым стоком (ток стока до 25 мА), либо активный двухтактный каскад (ток стока до 25 мА или источник тока до 10 мА)

Программирование момента изменения состояний выходов по сигналу шины I2C Acknowledge (состояния изменяются по мере поступления данных), либо Stop (состояния изменяются синхронно после загрузки всего блока данных)

Программирование состояния выходов (логические «0», «1» или высокоимпедансное состояние) при запрещающем сигнале на входе Output Enable 6 входов аппаратного назначения адреса устройства шины I2C (обеспечивается возможность подключения к шине I2C до 62 устройств)

4 программируемых адреса устройства шины I2C, обеспечивающих возможность группового управления микросхемами

Функция программного сброса командой по шине I2C

Встроенный тактовый генератор с частотой 25 МГц (тип.)

Возможность использования внешнего тактового генератора с частотой до 50 МГц

Схема аппаратного сброса при включении питания

Шумоподавляющие фильтры на входах SDA/SCL

Схема контроля скорости нарастания сигнала на выходах

Схема подавления переходных процессов на выходах при включении питания

Возможность горячего подключения

Малое энергопотребление в режиме ожидания: 2.2 мкА (тип.)

Диапазон напряжения питания от 2.3 В до 5.5 В

Предельно допустимое напряжение на входах 5.5 В

Диапазон рабочих температур от -40°C до +85°C
