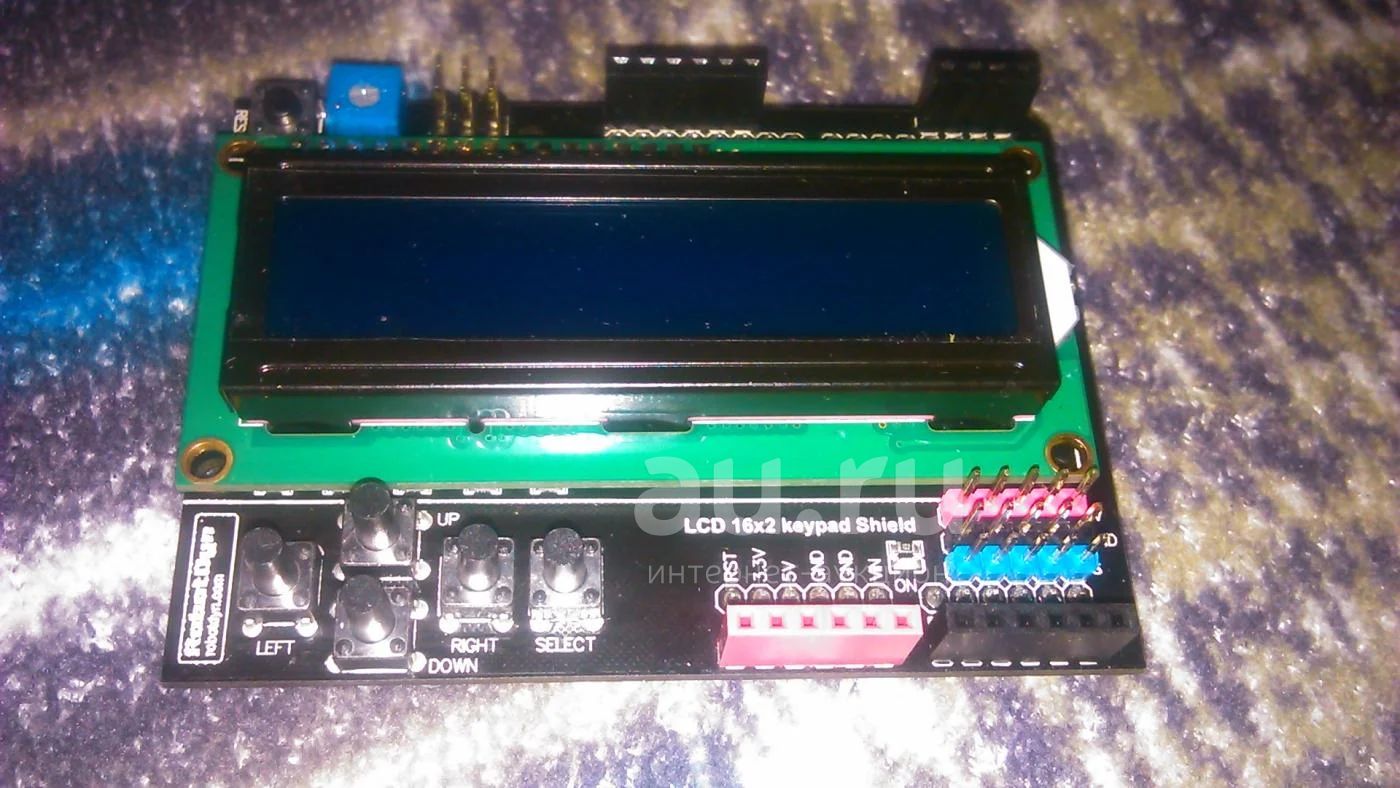

LCD(16x2)-Shield модуль для arduino ардуино

Описание товара

Shield предназначен для вывода и обработки информации с микроконтроллера.

На модуле установлен дисплей с двумя строками, каждая по 16 символов.

Питается от напряжения 5v с Arduino, и не требует дополнительного внешнего источника, для удобства, прямо на модуле есть индикатор активности в виде светодиода. На выбор доступно большое количество сочетаний цветов текста и подсветки (см. характеристики).

Яркость и контрастность дисплея регулируется при помощи потенциометра на плате модуля.

Для удобства управления, прямо на плате модуля установлено 5 кнопок: Up – DOWN – LEFT – RIGHT, и дополнительно продублирована кнопка RESET.

Для удобства подключения датчиков и кнопок, прямо на плате выведена колодка с аналоговыми портами и питанием +5В, так же продублирован ICSP.

Модуль занимает 5 цифровых портов для работы с дисплеем (D4,D5,D6,D7,D8,D9) и 1 аналоговый порт для работы с кнопками (A0).

Подключение:

Подключение модуля к Arduino сводится к установке его сверху на плату контроллера. Все контакты разведены и модуль не требует дополнительных проводов и радиодеталей для работы.

Все 5 кнопок работают через резисторы определенных номиналов и подключены на аналоговый порт 0 Arduino.

Контакты дисплея подключены в таком виде: RS – D8, Enable – D9, LCD4 – D4, LCD5 – D5, LCD6 – D6, LCD7 – D7.

Для работы с дисплеем понадобится библиотека фикций. В нашем случае это стандартная «LiquidCrystal» Настройки контактов для данного шилда будут такими: lcd(8, 9, 4, 5, 6, 7).

Технические детали:

Питание: 5 В

Потребление подсветки дисплея: 150мА

Потребление управления дисплеем: 3мА

Материал платы: Текстолит

Тип дисплея: ЖК

Разрешение экрана: 16х2

Цвет фона/текста: синий/белый

Регулировка яркости и контраста: Есть

Драйвер дисплея: hd44780

Кол-во кнопок управления: 5
