Модуль ИК приемника KY-022 Arduino

Модуль ИК приемника
Infrared sensor receiver module KY-022

Представляет собой приемник данных от пультов управления передающих команды используя инфракрасное излучение. Модуль обладает большой универсальностью и позволяет принимать команды от большинства ИК пультов бытовой техники. О применении модуля для налаживания канала управления рассказано на нашем сайте здесь. Для этого используется ИК излучение модулированное основной частотой указанной далее в характеристиках. Данные передаются с помощью пачек импульсов основной частоты. Для кодирования используются различные способы: пачки с различным количеством импульсов, время паузы между пачками и прочие способы. Это существенно увеличивает помехозащищенность и дальность связи.
Электромагнитное излучения инфракрасного участка спектра, так же как и видимый свет, подчиняется законам оптики. Благодаря свойствам ИК излучения и свойствам информационного канала инфракрасный становится возможным светодиод и модуль ИК приемника совместно использовать как датчик присутствия различных объектов в зоне излучения. Применяются две схемы расположения ИК фотоприборов.

Определяется отражение ИК излучения от предмета. Светодиод помещают в трубку.

Использование перекрытия луча актуально для регистрации движения объектов при расстоянии между светодиодом и датчиком измеряемом в метрах. Применение модуля KY-022 позволяет сделать ИК локатор регистрирующий объекты на расстоянии от полуметра до трех. ИК локатор интересно применить в робототехнике. Малое потребление тока модулем KY-022 позволяет применять его в приборах имеющих батарейное питание. Благодаря модуляции ИК излучения каждый датчик может иметь уникальный сигнал. Это позволяет работать нескольким роботам в ограниченном пространстве. ИК локаторы роботов не будут мешать друг другу.

Характеристики KY-022

Питание
напряжение
номинальное 5 В
диапазон 2,7 – 5,5 В
предельное 6 В
ток 7 мА
Логические уровни сигнала при питании 5 В
лог. 0 – 0,2 В
лог. 1 – 4,5 В
Расстояние до передатчика 18 м
Частота сигнала
основная 38 кГц
диапазон 33 – 43 кГц
Рабочая температура -20…85 ?

Краткое описание KY-022

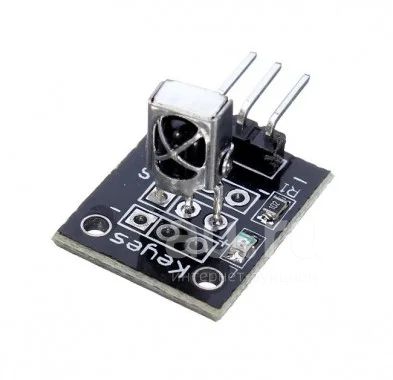

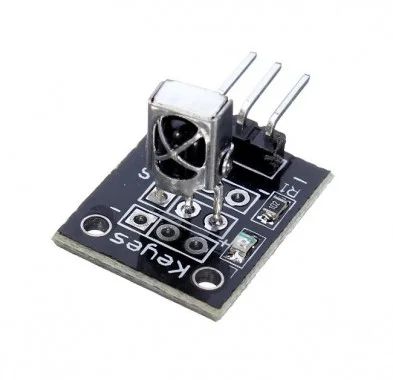

На плате модуля KY-022 установлен ИК приемник микросхема VS1838B. Описание микросхемы VS1838B в конце страницы. Также на плате есть светодиод индикации питания и резистор 1 кОм обеспечивающий режим светодиода. Три штыревых контакта дают разъемное соединение.

Контакты

Контакт Назначение

S Выход цифрового сигнала.
Power Питание положительный полюс.
I Общий.
