Модуль Wi-Fi трансивера последовательной приёмо-передачи ESP-12E серии ESP8266, для Arduino

Модуль Wi-Fi трансивера последовательной приёмо-передачи ESP-12E серии ESP8266
ESP8266 Wifi Module Serial Wireless Send Receive Transceiver ESP-12E

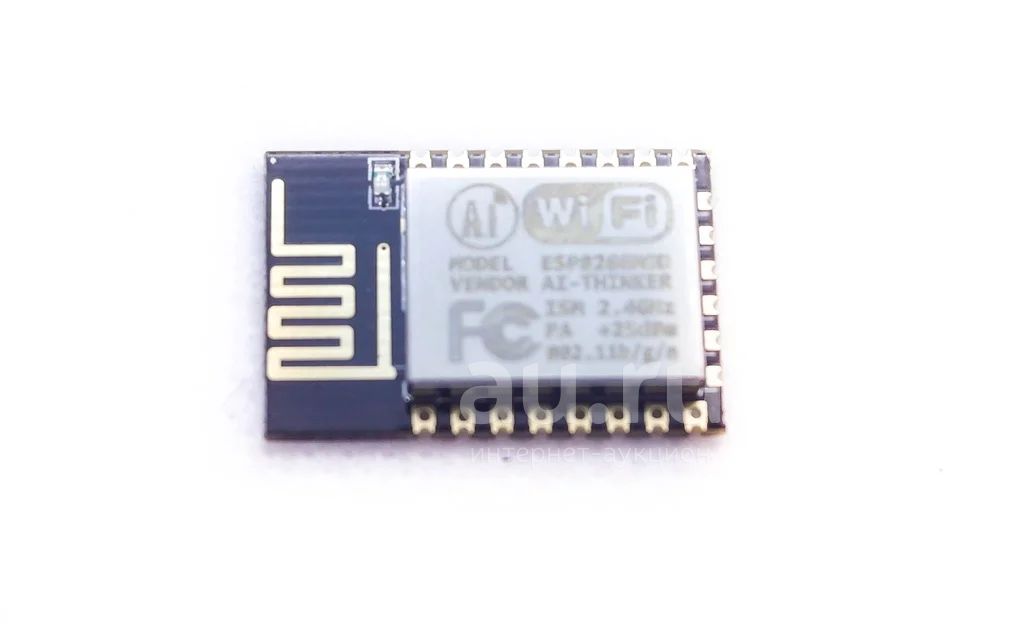

Модуль микроконтроллера ESP8266EX фирмы Espressif. Отличительная особенность МК – радиоинтерфейс Wi-Fi. Тип модуля ESP-12E. Устройство работает без дополнительного МК благодаря содержащемуся в микросхеме ESP8266 микроконтроллеру класса 8051, 80 Кб ОЗУ DRAM и высокоскоростной памяти IRAM. Модуль содержит необходимые средства для совместной работы с одним или несколькими МК. На плате модуля под металлическим кожухом находятся микросхема памяти 4 Мбт, микросхема ESP8266EX и кварцевый резонатор. Рядом с кожухом светодиод показывающий включение питания и миниатюрная антенна из дорожки на верхнем слое печатной платы в виде змейки. Металлический кожух экранирует компоненты модуля и тем самым улучшает элекиромагнитные свойства. В микросхему ESP8266EX интегрирован датчик температуры.
ESP-12E является самостоятельным центральным модулем МК. От грумы центральных модулей Arduino отличается содержанием МК фирмы Espressif в отличии от более знакомых Arduino NANO, Arduino Pro Mini в которых использован МК фирмы Atmel.
Модуль ESP-12E способен работать совместно с персональным компьютером или другим аналогичным прибором, имеющим порты USB или COM c интерфейсом RS232. При этом соединение выполняется через преобразователь интерфейсов. Совместная работа с ПК возможна благодаря использованию в программном обеспечении модуля класса команд используемых для управления модемами – АТ-команды.
Основная программа, управляющая работой модуля обновляется, используя ресурсы интернета или составляется оригинальная. ESP-12E продается с установленным программным обеспечением, обеспечивающим работу в режиме моста UART–Wi-Fi при соединении с портом ПК. Настройка и обмен данными происходят с помощью АТ-команд.
