Драйвер постоянного тока, на микросхеме L298N для arduino
Удалён продавцом.
28 окт 2020 09:35
Этот лот уже не продается, но мы нашли для вас похожие
Драйвер постоянного тока, на микросхеме L298N для arduino
Цена
350 руб.
Количество: 2 в наличии
Описание лота
Состояние | Новое |

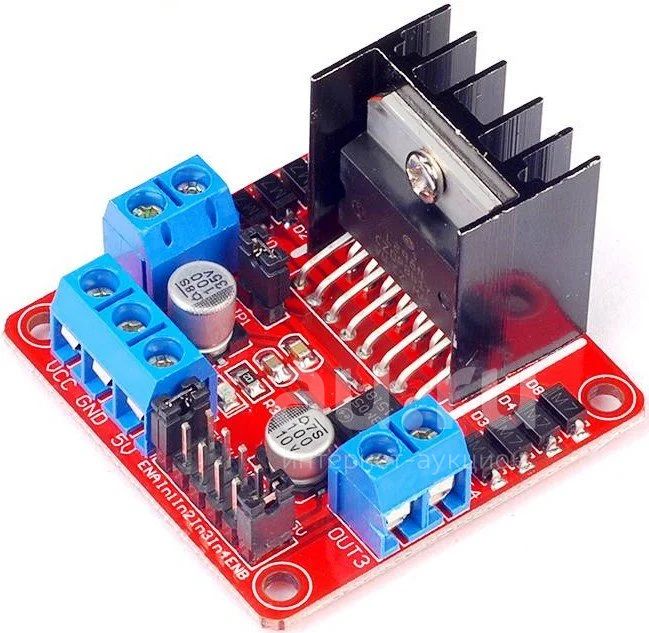

Модуль управления моторами RKP-01A на микросхеме L298N. С его помощью можно контролировать вращение двух независимых коллекторных моторов постоянного тока (DC-моторов) или одного двухобмоточного четырехпроводного шагового двигателя.
Плата контроллера двигателей RKP-01A благодаря микросхеме драйвера моторов L298N позволяет легко управлять двумя электромоторами использующими питание от 5В до 35В. Установленный на основную микросхему L298N радиатор охлаждения позволяет выдерживать ток нагрузки до 2A на канал. Для защиты драйвера моторов от перегрузки используются специальные Диоды Shotki. Модуль контроллера двигателей позволяет использовать его в различных робототехнических проектах, размещая его по своему усмотрению.
Ключевыми особенностями драйвера моторов RKP-01A являются наличие радиатора охлаждения L298N, малые габариты и вес (35 грамм), а также светодиодная индикация наличия питания и указания направления вращения двигателей.
Характеристики драйвера моторов RKP-01A на микросхеме L298N:
- Микросхема драйвера: L298N (с радиатором охлаждения)
- Возможность питания внешней логики (Vss): +5V ~ +7V (внутренний стабилизатор +5В)
- Входное напряжение логической части (Vd): от 6V до 12V
- Входное напряжение управляемой части (Vs): от +5V до +35V
- Рабочий ток внешней логической части (Iss): 0 ~ 36mA
- Ток нагрузки каждой управляемой части (Io): 2A
- Пиковый ток нагрузки каждой управляемой части (Io): 3А
- Максимальная потребляемая мощность: 20Вт (при температуре = 75°C)
- Высокий уровень входного управляющего сигнала (High): 2.3В = Vin = Vss
- Низкий уровень входного управляющего сигнала (Low): -0.3В = Vin = 1.5В
- Рабочая температура окружающей среды: от -25 до +130°C
- Размеры модуля со стойками крепления и радиатором L298: 53 x 47 x 27 мм
- Вес драйвера моторов RKP-01A: 35 грамм
Плата контролера двигателей имеет четыре специальных отверстия и специальные стойки крепления, выполненные из латуни.
Плата расширения RKP-01A может используется вместе с Arduino и устанавливается отдельно от процессорного модуля Arduino. Применяется, например, для построения движущихся роботов на колесном или гусеничном приводе.
Для подключения моторов постоянного тока (DC-моторов) служат порты:
OUT1 и OUT2 - мотор A
OUT3 и OUT4 – мотор B
(управление электромоторами полностью независимо друг от друга)
Для работы подключите источник питания к контакту тройного клемника "VСС".
При подаче питания от +6V до +12V и одетом джампере JP1, питание подается и на стабилизатор, который выдает +5V для питания логики дайвера. Подавать отдельно питание +5V для логики не нужно.
При подаче питания выше +12V, джампер JP1 должен быть снят. Питание на логику подается отдельно через клемму "+5V".
