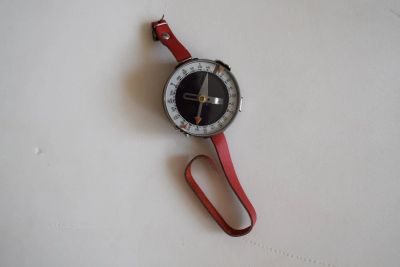

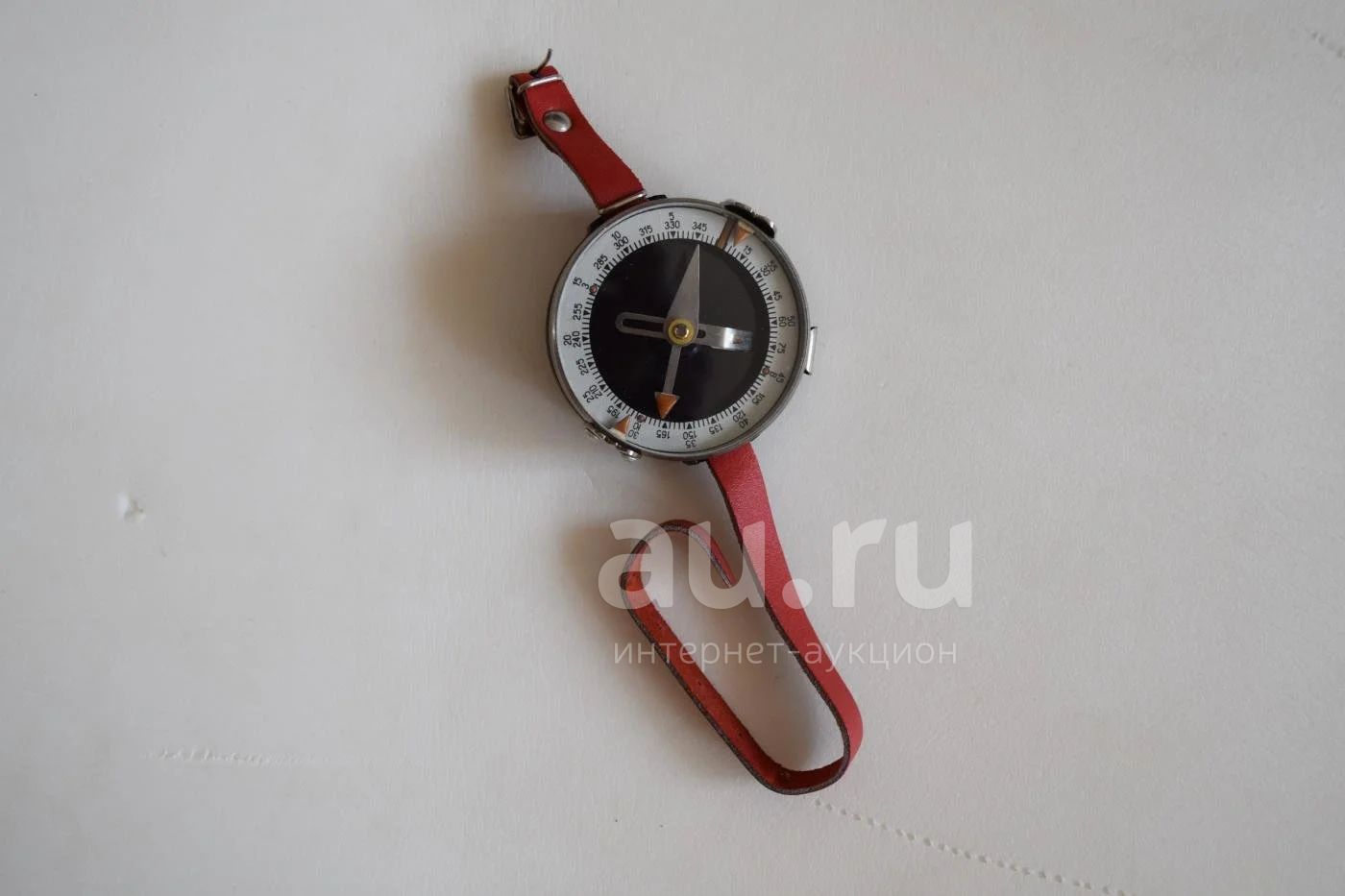

Компас Адрианова . Корпус металл.

Компас Адрианова – первый российский компас с фосфоресцирующей подсветкой – состоит из корпуса, в центре которого на острие иглы помещена магнитная стрелка. При незаторможенном состоянии стрелки ее северный конец устанавливается в направлении на Северный магнитный полюс, а южный – на Южный магнитный полюс. В нерабочем состоянии стрелка закрепляется тормозом (арретиром). Внутри корпуса компаса помещена круговая шкала (лимб), разделенная на 120 делений. Цена одного деления составляет 3°, или 50 малых делений угломера (0-50). Шкала имеет двойную оцифровку. Внутренняя оцифровка нанесена по ходу часовой стрелки от 0 до 360° через 15° (5 делений шкалы). Внешняя оцифровка шкалы нанесена против хода часовой стрелки через 5 больших делений угломера (10 делений шкалы). Для визирования на местные предметы (ориентиры) и снятия отсчетов по шкале компаса на вращающемся кольце компаса закреплено визирное приспособление (мушка и целик) и указатель отсчетов
