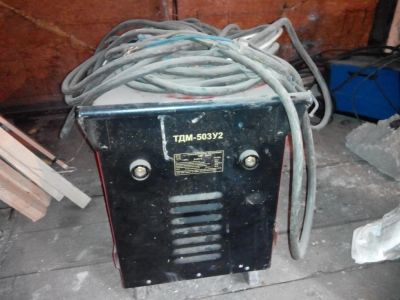

Сварочный трансформатор ТДМ-503 У2

Состояние отличное. использовался 3 месяца. Сейчас стоит в гараже. Покупался и использовался в 2013 году. СВАРОЧНЫЙ ТРАНСФОРМАТОР ТДМ-503 У2
Технические характеристики трансформатора ТДМ-503У2:

Напряжение питания сети, В 380
Количество фаз 1
Номинальный сварочный ток, А 500
Номинальное рабочее напряжение, В 40
Номинальный режим работы ПН % 60
Пределы регулирования сварочного тока, A от 100 до 500
Напряжение холостого хода, В
не менее 60
не более 70
Частота, Гц 50
Максимально потребляемый из сети ток, А 90
Габаритные размеры мм, АхВхС 380х570х620
Macca, кг 95
Способ регулирования сварочного тока механический, плавныйоднофазный сварочный трансформатор типа ТДМ предназначен для питания одного сварочного поста переменным током, частотой 50 ѓц, при ручной дуговой сварке (резке или наплавке) покрытыми электродами на переменном токе малоуглеродистых и низколегированных сталей.

Сварочный трансформатор ТДМ-503 У2 подходит для работы в следующих условиях:
Сварка штучными сварочными электродами диаметром 2...5 мм всех марок
Трансформатор ТДМ-503 У2 выполняется на напряжение 380 В.
Климатическое исполнение «У», категория «2» по ГОСТ 15150-69.

Трансформатор ТДМ-503 У2 работает в следующих условиях:
интервал температур от –45С до +45С
относительная влажность воздуха не более 80% при +20С


Сварочный трансформатор ТДМ-503 У2 представляет собой переносной (передвижной) сварочный аппарат в однокорпусном исполнении с естественной вентиляцией, обеспечивающую преобразование электрической энергии сети в электрическую энергию требуемого для процесса дуговой сварки напряжения, создающую необходимую падающую характеристику и обеспечивающую плавное регулирование сварочного тока в требуемых пределах.

Трансформатор ТДМ-503 У2 состоит из следующих основных узлов: магнитопровода, сердечника, трансформаторных обмоток (первичной и вторичной), магнитногошунта, автоматического выключателя и кожуха.

Трансформатор однофазный с магнитопроводом стержневого типа. Обмотки трансформатора имеют по две катушки, расположенные попарно на общих стержнях магнитопровода. Катушки первичной и вторичной обмотки неподвижны. Катушки обмоток выполнены из изолированного алюминиевого (медного) провода марки АПСД. Обмотки от сердечника магнитопровода изолированы стеклопластиком и пропитаны электротехническим лаком. Сердечник трансформатора собран из листов электротехнической стали толщины 0,5 мм.

Сварочный ток регулируется вращением рукоятки, находящейся на верхней панели трансформатора. При вращении ходового винта рукояткой перемещается магнитный шунт. Опускание магнитного шунта приводит к уменьшению величины сварочного тока и наоборот при его поднятии сила сварочного тока увеличивается.

Подключение сетевых проводов к трансформатору осуществляется через сетевой кабель.
Включение и выключение трансформатора производится выключателем. Для удобства перемещения трансформатор снабжен колесами и двумя ручками, расположенными на крышке кожуха.

Предприятие-изготовитель гарантирует безотказную работу сварочного трансформатора ТДМ-503 У2 в течение 12 месяцев со дня продажи при условии соблюдения потребителем правил хранения и эксплуатации.
