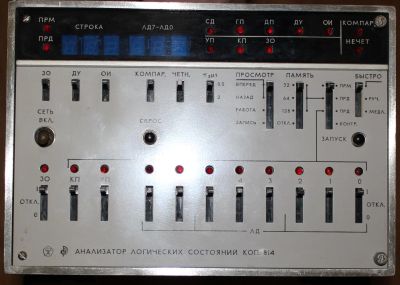

Анализатор логических состояний КОП 814
Удалён продавцом.
28 сен 2017 06:51
Анализатор логических состояний КОП 814
Начальная цена
35 000 руб.
Начальная цена
35 000 руб.
Удалён(28 сен 2017 06:51)
1 человек минимальное кол-во участников торгов
Описание
Состояние | Б/у |
Анализатор потока цифровых данных 814
814 анализатор потока цифровых данных предназначен для наблюдения, контроля и анализа работы устройств интерфейса типа ЛКП.
Анализаторы 814 позволяют по сигналам взаимодействия приборов в канале связи с помощью команд быстро установить характер и причину сбоев в работе интерфейса.
Технические характеристики анализатора 814:
Емкость памяти:
- на прием - 128×11 бит;
- на передачу - 128×10 бит.
Время приема информации и время готовности к приему нового байта информации - не более 1 мкс.
Задержка подтверждения истинности информации на шине данных - 0,5 мкс и 2 мкс.
Потребляемая мощность - 90 В·А.
Габаритные размеры - 240×190×530 мм.
Масса анализатора 814 - не более 11 кг.
В основу работы анализаторов 814 положено выполнение двух основных независимых друг от друга функций - приемника информации (режим ПРИЕМ) и передатчика (режим ПЕРЕДАЧА). Предусмотрен режим КОНТРОЛЛЕР.
Режим ПРИЕМ используется при отладке программы работы ИИС, проверке и регулировке устройств интерфейса отдельных приборов, способных передавать информацию. В этом режиме анализатор работает как обычный анализатор логических состояний.
Режим ПЕРЕДАЧА используется при регулировке и проверке устройств интерфейса приборов, работающих в качестве приемников информации. При этом анализатор 814 работает как программируемый генератор слов, выдающий в канал общего пользования информацию для управления другими приборами.
Режим КОНТРОЛЛЕР используется при комплексной регулировке и проверке устройств интерфейса приборов, способных как принимать, так и передавать информацию. Может также использоваться для построения простейших измерительных систем, в которых функцию устройства управления выполняет анализатор 814.
814 анализатор потока цифровых данных предназначен для наблюдения, контроля и анализа работы устройств интерфейса типа ЛКП.
Анализаторы 814 позволяют по сигналам взаимодействия приборов в канале связи с помощью команд быстро установить характер и причину сбоев в работе интерфейса.
Технические характеристики анализатора 814:
Емкость памяти:
- на прием - 128×11 бит;
- на передачу - 128×10 бит.
Время приема информации и время готовности к приему нового байта информации - не более 1 мкс.
Задержка подтверждения истинности информации на шине данных - 0,5 мкс и 2 мкс.
Потребляемая мощность - 90 В·А.
Габаритные размеры - 240×190×530 мм.
Масса анализатора 814 - не более 11 кг.
В основу работы анализаторов 814 положено выполнение двух основных независимых друг от друга функций - приемника информации (режим ПРИЕМ) и передатчика (режим ПЕРЕДАЧА). Предусмотрен режим КОНТРОЛЛЕР.
Режим ПРИЕМ используется при отладке программы работы ИИС, проверке и регулировке устройств интерфейса отдельных приборов, способных передавать информацию. В этом режиме анализатор работает как обычный анализатор логических состояний.
Режим ПЕРЕДАЧА используется при регулировке и проверке устройств интерфейса приборов, работающих в качестве приемников информации. При этом анализатор 814 работает как программируемый генератор слов, выдающий в канал общего пользования информацию для управления другими приборами.
Режим КОНТРОЛЛЕР используется при комплексной регулировке и проверке устройств интерфейса приборов, способных как принимать, так и передавать информацию. Может также использоваться для построения простейших измерительных систем, в которых функцию устройства управления выполняет анализатор 814.
