Датчик уровня воды Arduino
Торги завершены. Лот не продан.
8 дек 2016 17:44
Возможно, продавец снова выставит его на торги позже. Напишите ему.
Этот лот уже не продается, но мы нашли для вас похожие
Датчик уровня воды Arduino
Цена
280 руб.
Цена
280 руб.
Торги завершены(8 дек 2016 17:43)
Описание
Состояние | Новое |

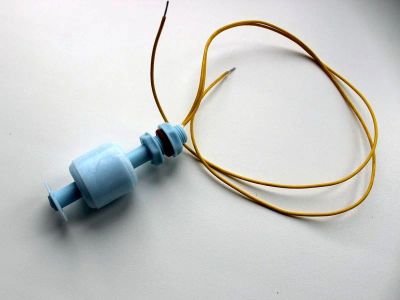

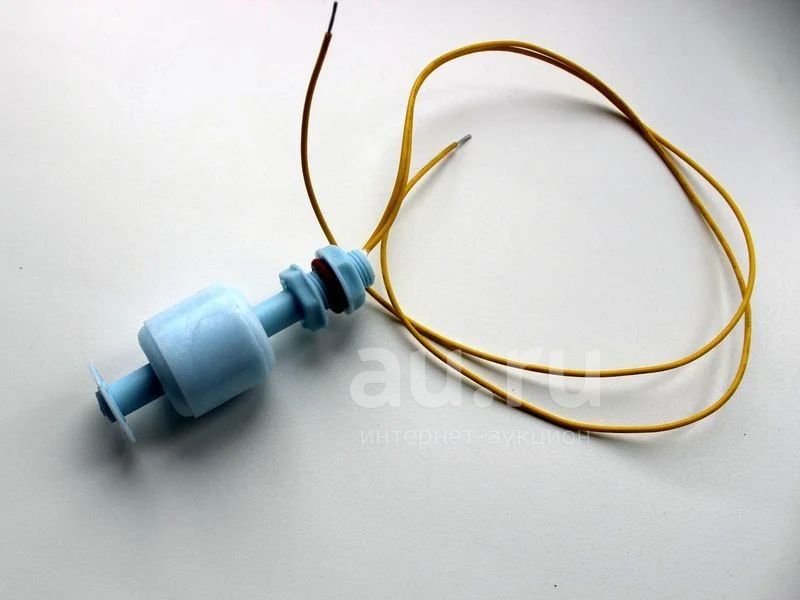

Датчик уровня воды.
Датчик уровня воды поплавкового типа может использоваться
для измерения уровня жидкости в емкости.
Технические характеристики:
Длина кабеля:_____________________ 30 см.
Максимальная нагрузка:_____________ 50 Вт.
Макс. напряжение переключения: ____ 250 В.
Макс. коммутируемый ток:___________ 0.5 А.
Тип контактов:_____________________ НЗ
Температура:______________________ -20 до + 80.
Работа датчика
Поплавок в нижнем положении, контакт замкнут.
Поплавок в верхнем положении, контакт разомкнут.
Подходит для поддержания жидкости в емкости.
При подключении учитывайте коммутируемый ток или
используйте промежуточные реле.
ВНИМАНИЕ !!!
Комплектация:
Датчик - 1 шт.
Если возникают вопросы, обращайтесь!
--------------------------------------------------------------------------------
- - -> > > Смотрите другие мои лоты. < < <- - -
Arduino:
Arduino Nano v3.0
Модули:
Модуль реле 1 канал
Дисплеи:
Дисплей 16х2 синий
Модуль I2C для LCD
Датчики:
Температура DS18B20
Уровень воды
Прототип:
Питание 5/3.3В для макетной платы MB-102
Провода для макетных плат
Беспаечная макетная плата MB-102
Датчик уровня воды поплавкового типа может использоваться
для измерения уровня жидкости в емкости.
Технические характеристики:
Длина кабеля:_____________________ 30 см.
Максимальная нагрузка:_____________ 50 Вт.
Макс. напряжение переключения: ____ 250 В.
Макс. коммутируемый ток:___________ 0.5 А.
Тип контактов:_____________________ НЗ
Температура:______________________ -20 до + 80.
Работа датчика
Поплавок в нижнем положении, контакт замкнут.
Поплавок в верхнем положении, контакт разомкнут.
Подходит для поддержания жидкости в емкости.
При подключении учитывайте коммутируемый ток или
используйте промежуточные реле.
ВНИМАНИЕ !!!
Комплектация:
Датчик - 1 шт.
Если возникают вопросы, обращайтесь!
--------------------------------------------------------------------------------
- - -> > > Смотрите другие мои лоты. < < <- - -
Arduino:
Arduino Nano v3.0
Модули:
Модуль реле 1 канал
Дисплеи:
Дисплей 16х2 синий
Модуль I2C для LCD
Датчики:
Температура DS18B20
Уровень воды
Прототип:
Питание 5/3.3В для макетной платы MB-102
Провода для макетных плат
Беспаечная макетная плата MB-102
Поделиться этим лотом:
Рекомендуем посмотреть
Вопросы
Здравствуйте! Я правильно понял, он срабатывает на отключение сети при наполнении ескости? Чтобы подключить его к насосу 400Вт какое реле нужно?
7 июня 2016 04:52
При жидкости ниже датчика контакт датчика находиться в низу и замкнут, жидкость поднимается, вмести с ней поднимается и датчик, контакт размыкается.
>>Я правильно понял, он срабатывает на отключение сети при наполнении ескости?
ДА
Схему для понимания добавил.
Надо смотреть на пусковой ток насоса.
Примерно:
При Uпит = 220 В, 400 Вт = 20 А
При Uпит = 380 В, 400 Вт = 10 А
Взято с запасом.
Можно взять реле 10 А на все, только при Uпит = 220, контакты реле будут подгорать сильнее.
В место реле можно поставить пускатель.
Реле: РЭК 77/3 220V AC 10A
Разъем: РРМ 77/3
При сборки схемы, для поддержания воды рекомендую разносить питание, на датчик подавать 5-12-24 В, на насос то что ему положено, это из соображения безопасности, так как датчик погружаемый и если на него подать 220 В, а сам датчик в воде, мало ли что может произойти. Не забываем про автоматические выключатели.
Я делал так:
- на бак поставил два датчика, один в низу другой в верху;
- к баку приварил металлическую трубку на каждый датчик;
- провода заизолировал в пласт. трубку;
- просунул в трубку;
- с низу промазал герметиком от души;
- с верху поставил гермоввод;
- завел все в коробку.
>>Я правильно понял, он срабатывает на отключение сети при наполнении ескости?
ДА
Схему для понимания добавил.
Надо смотреть на пусковой ток насоса.
Примерно:
При Uпит = 220 В, 400 Вт = 20 А
При Uпит = 380 В, 400 Вт = 10 А
Взято с запасом.
Можно взять реле 10 А на все, только при Uпит = 220, контакты реле будут подгорать сильнее.
В место реле можно поставить пускатель.
Реле: РЭК 77/3 220V AC 10A
Разъем: РРМ 77/3
При сборки схемы, для поддержания воды рекомендую разносить питание, на датчик подавать 5-12-24 В, на насос то что ему положено, это из соображения безопасности, так как датчик погружаемый и если на него подать 220 В, а сам датчик в воде, мало ли что может произойти. Не забываем про автоматические выключатели.
Я делал так:
- на бак поставил два датчика, один в низу другой в верху;
- к баку приварил металлическую трубку на каждый датчик;
- провода заизолировал в пласт. трубку;
- просунул в трубку;
- с низу промазал герметиком от души;
- с верху поставил гермоввод;
- завел все в коробку.
7 июня 2016 11:40
