Фрезерный станок гравёр роутер с ЧПУ 3D 450x360x70мм SC20 SC20UU SFU1605 CNC UsbCNC LPT MACH3 LinuxCNC TurboCNC [z80cpu]
Торги завершены. Лот не продан.
7 нояб 2016 16:28
Возможно, продавец снова выставит его на торги позже. Напишите ему.
Этот лот уже не продается, но мы нашли для вас похожие
Фрезерный станок гравёр роутер с ЧПУ 3D 450x360x70мм SC20 SC20UU SFU1...
Цена
50 000 руб.
Цена
50 000 руб.
Торги завершены(7 нояб 2016 16:28)
Описание
Состояние | Новое |

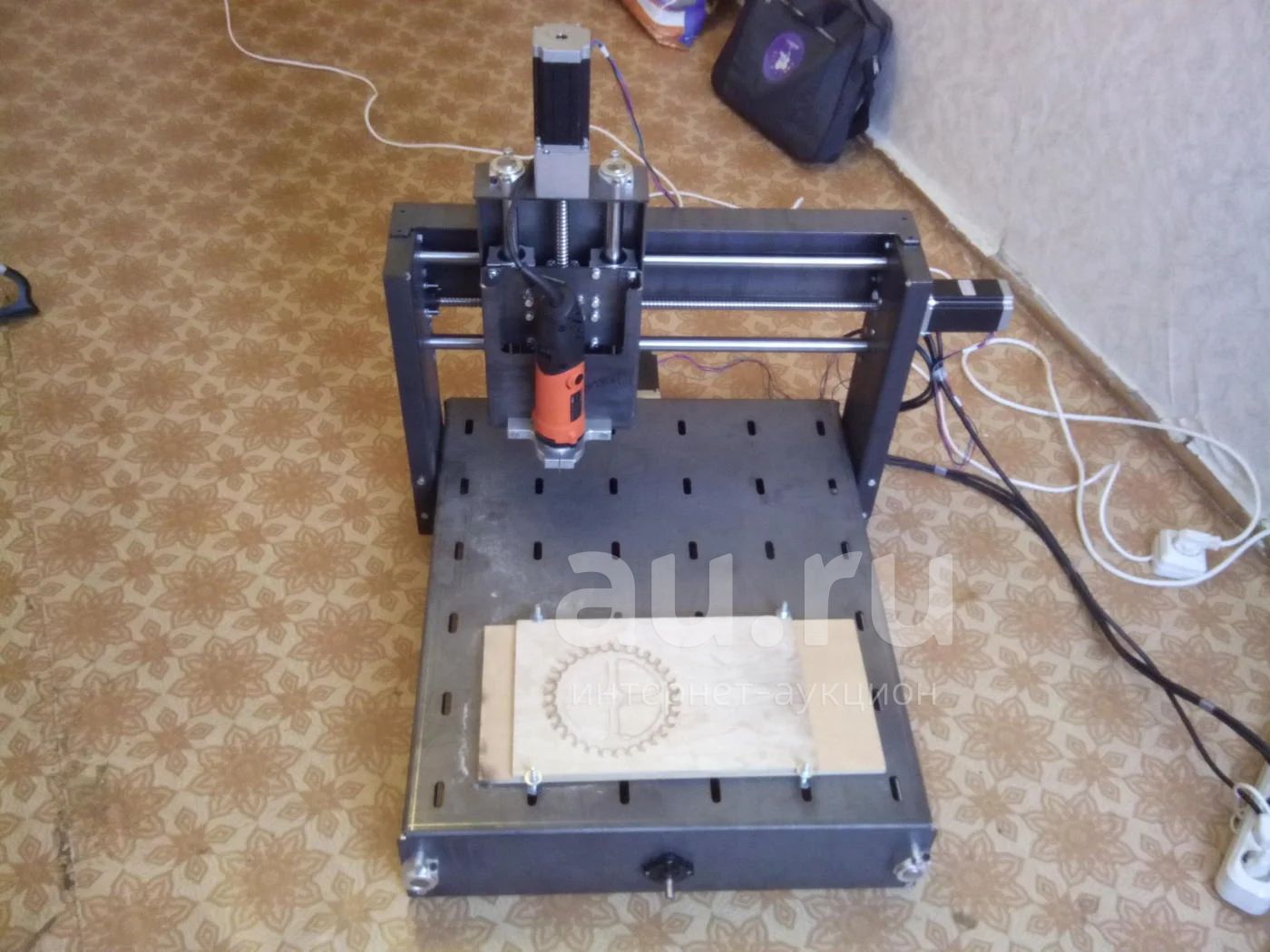

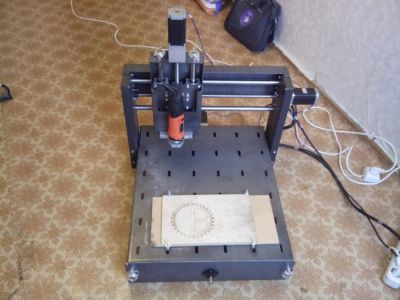

Продам фрезерный станок с ЧПУ. Собран на промышленных комплектующих. Можно обрабатывать дерево, фанеру, пластики, мягкие цветные металлы.
В цену входит: вся механика + шаговые двигатели + драйверы + распред.плата LPT + провода супергибкие +кабель LPT + бюджетный шпиндель 400 Ватт с креплением.
Характеристики механической части:
Материал станины: конструкционная сталь 3мм (лазерный раскрой для точности и ЧПУ гибка для ребер жёсткости);
Линейные направляющие: по всем осям полированные закалённые валы диаметром 20мм SC20 + линейные подшипники SC20UU;
ШВП: по всем осям SFU16, концы обработаны для стандартных креплений FK/FF, BK/BF;
Муфты: кулачковые муфты с эластичной вставкой;
Размеры доступной области рабочего стола: X - 450мм, Y - 360мм, Z - 75мм
Электрическая часть:
1. Шаговые двигатели NEMA 23, 18кг*см: 3 шт.;
2. Контроллер шаговых двигателей TB6600: 3 шт.;
3. Плата LPT контроллера 5 осей, 1 реле: 1 шт.;
4. Блок питания 36В 10А;
5. Кабель LPT;
6. Кабеля супергибкие для шаговых двигателей;
7. Шпиндель 400Вт (~220В) с патроном.
Видео работы станка:
В цену входит: вся механика + шаговые двигатели + драйверы + распред.плата LPT + провода супергибкие +кабель LPT + бюджетный шпиндель 400 Ватт с креплением.
Характеристики механической части:
Материал станины: конструкционная сталь 3мм (лазерный раскрой для точности и ЧПУ гибка для ребер жёсткости);
Линейные направляющие: по всем осям полированные закалённые валы диаметром 20мм SC20 + линейные подшипники SC20UU;
ШВП: по всем осям SFU16, концы обработаны для стандартных креплений FK/FF, BK/BF;
Муфты: кулачковые муфты с эластичной вставкой;
Размеры доступной области рабочего стола: X - 450мм, Y - 360мм, Z - 75мм
Электрическая часть:
1. Шаговые двигатели NEMA 23, 18кг*см: 3 шт.;
2. Контроллер шаговых двигателей TB6600: 3 шт.;
3. Плата LPT контроллера 5 осей, 1 реле: 1 шт.;
4. Блок питания 36В 10А;
5. Кабель LPT;
6. Кабеля супергибкие для шаговых двигателей;
7. Шпиндель 400Вт (~220В) с патроном.
Видео работы станка:
Поделиться этим лотом:
Рекомендуем посмотреть
Вопросы
Здравствуйте.
Может. Но, для точной обработки металлов, лучше использовать станки другой конструкции.
Может. Но, для точной обработки металлов, лучше использовать станки другой конструкции.
28 сен 2016 10:24
Здравствуйте.
Любое ПО. Можно LinuxCNC, TurboCNC, Mach3 использовать в качестве контроллера станка. Если же речь о CAM, то тут по Вашему выбору. Лишь бы был экспорт в стандартный G-code.
Любое ПО. Можно LinuxCNC, TurboCNC, Mach3 использовать в качестве контроллера станка. Если же речь о CAM, то тут по Вашему выбору. Лишь бы был экспорт в стандартный G-code.
21 июля 2016 18:58
Здравствуйте.
Цена этого станка указана в лоте. Станок полностью собран и работоспособен.
Если нужно дешевле, могу предложить другие варианты. В пределах 30000 можно привезти из Китая станок из толстого пластика с полем 20х30см на цилиндрических направляющих и трапецеидальном винте с капролоновой гайкой. В комплектации, будет четвёртая ось.
Цена этого станка указана в лоте. Станок полностью собран и работоспособен.
Если нужно дешевле, могу предложить другие варианты. В пределах 30000 можно привезти из Китая станок из толстого пластика с полем 20х30см на цилиндрических направляющих и трапецеидальном винте с капролоновой гайкой. В комплектации, будет четвёртая ось.
25 мая 2016 08:33
А стол ровный и точно выверен относительно осей, просто если фрезеровать плату снимаемый слой 0.3-0.5 мм и надо чтобы не было запилов и пропусков
12 апр 2016 07:48
И к этому нужно, чтобы ещё и сам текстолит был ровный. По этой причине, есть такая штука, как подгонка g-code программы под нервную поверхность. Станок квадратно-гнездовым методом фрезой тыкает в поверхность и получает облако точек. После этого, морфится g-code. И запускается обработка уже с учётом неровной поверхности.
Автоматом это может делать контроллер planetcnc. Или с некоторым шаманством можно реализоваать в linuxcnc.
Автоматом это может делать контроллер planetcnc. Или с некоторым шаманством можно реализоваать в linuxcnc.
12 апр 2016 09:15
Привет, какая у него приблизительная погрешность по Z, можно будет фрезеровать плату тонкими фрезами?
12 апр 2016 05:28
Здравствуйте.
Платы ещё не пробовал фрезеровать. Но, если учитывать, что:
1. Двигатель 200 шагов на оборот
2. Микрошаг драйвера 1/32
3. Шаг ШВП 5мм на оборот
Тогда, имеем: 5мм / 200 / 32 = 0,00078125 мм на один микрошаг. По всем осям.
Если поставить другой драйвер с микрошагом 1/128, то будет ещё лучше
Платы ещё не пробовал фрезеровать. Но, если учитывать, что:
1. Двигатель 200 шагов на оборот
2. Микрошаг драйвера 1/32
3. Шаг ШВП 5мм на оборот
Тогда, имеем: 5мм / 200 / 32 = 0,00078125 мм на один микрошаг. По всем осям.
Если поставить другой драйвер с микрошагом 1/128, то будет ещё лучше
12 апр 2016 07:33
