ТН-56-127/220-50
Торги завершены. Лот не продан.
12 июля 2011 17:08
Возможно, продавец снова выставит его на торги позже. Напишите ему.
Этот лот уже не продается, но мы нашли для вас похожие
ТН-56-127/220-50
Начальная цена
250 руб.
Блиц-цена
300 руб.
Начальная цена
250 руб.
Блиц-цена
300 руб.
Торги завершены(12 июля 2011 17:07)
1 человек минимальное кол-во участников торгов
Описание
Состояние | Б/у |

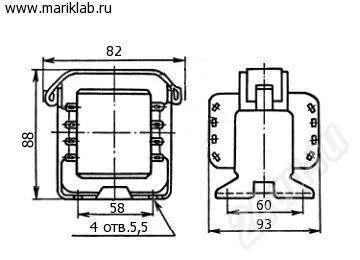

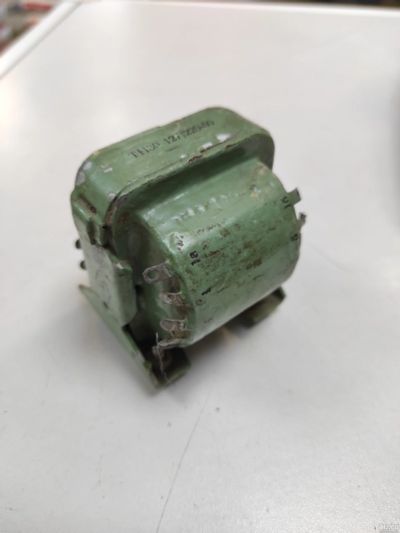

Трансформатор ТН-56-127/220-50Сердечник: ШЛ20х40
Мощность: 98 Вт
Ток первичной обмотки: 0,88/0,51 А
Масса: 2,1 кг
Выводы обмоток Напряжение, ВДопустимый ток, А
7-8 - 6,3В - 5,4А;
9-10 - 6,3В - 3,4А;
11-12(13)5(6,3)В - 3,4А;
14-15(16)5(6,3)В - 3,4А;
Напряжение на отводах первичных обмоток трансформаторов ТН56 на 127/220 В составляют:
между выводами 1 и 1а, 4 и 4а - 3,2 В;
между выводами 1 и 1б, 4 и 4б - 6,3 В;
между выводами 1 и 2, 4 и 5 - 110 В;
между выводами 1 и 3, 4 и 6 - 127 В.
При использовании трансформаторов ТН56-127/220 на 220 В необходимо:
соединить выводы 2 и 4;
подать напряжение 220 В на выводы 1 и 5.
Рис1. Электрическая принципиальная схема накального
Мощность: 98 Вт
Ток первичной обмотки: 0,88/0,51 А
Масса: 2,1 кг
Выводы обмоток Напряжение, ВДопустимый ток, А
7-8 - 6,3В - 5,4А;
9-10 - 6,3В - 3,4А;
11-12(13)5(6,3)В - 3,4А;
14-15(16)5(6,3)В - 3,4А;
Напряжение на отводах первичных обмоток трансформаторов ТН56 на 127/220 В составляют:
между выводами 1 и 1а, 4 и 4а - 3,2 В;
между выводами 1 и 1б, 4 и 4б - 6,3 В;
между выводами 1 и 2, 4 и 5 - 110 В;
между выводами 1 и 3, 4 и 6 - 127 В.
При использовании трансформаторов ТН56-127/220 на 220 В необходимо:
соединить выводы 2 и 4;
подать напряжение 220 В на выводы 1 и 5.
Рис1. Электрическая принципиальная схема накального
