Пульт управления электронагревателями до 6 кВт ПУВН-6
Пульт управления электронагревателями до 6 кВт ПУВН-6
Описание
Состояние | Новое |
НАЗНАЧЕНИЕ
Пульт управления электронагревателем (далее ПУЭ) предназначен для управления работой электрических устройств, где требуется автоматическое поддерживание установленного значения температуры теплоносителя в диапазоне 0-85 °С.
В частности ПУЭ может использоваться для управления температурой теплоносителя в котлах при использовании двухступенчатого электронагревательного элемента типа ТЭНБ мощностью до 6 кВт в комбинированных котлах.
УСТРОЙСТВО ИЗДЕЛИЯ

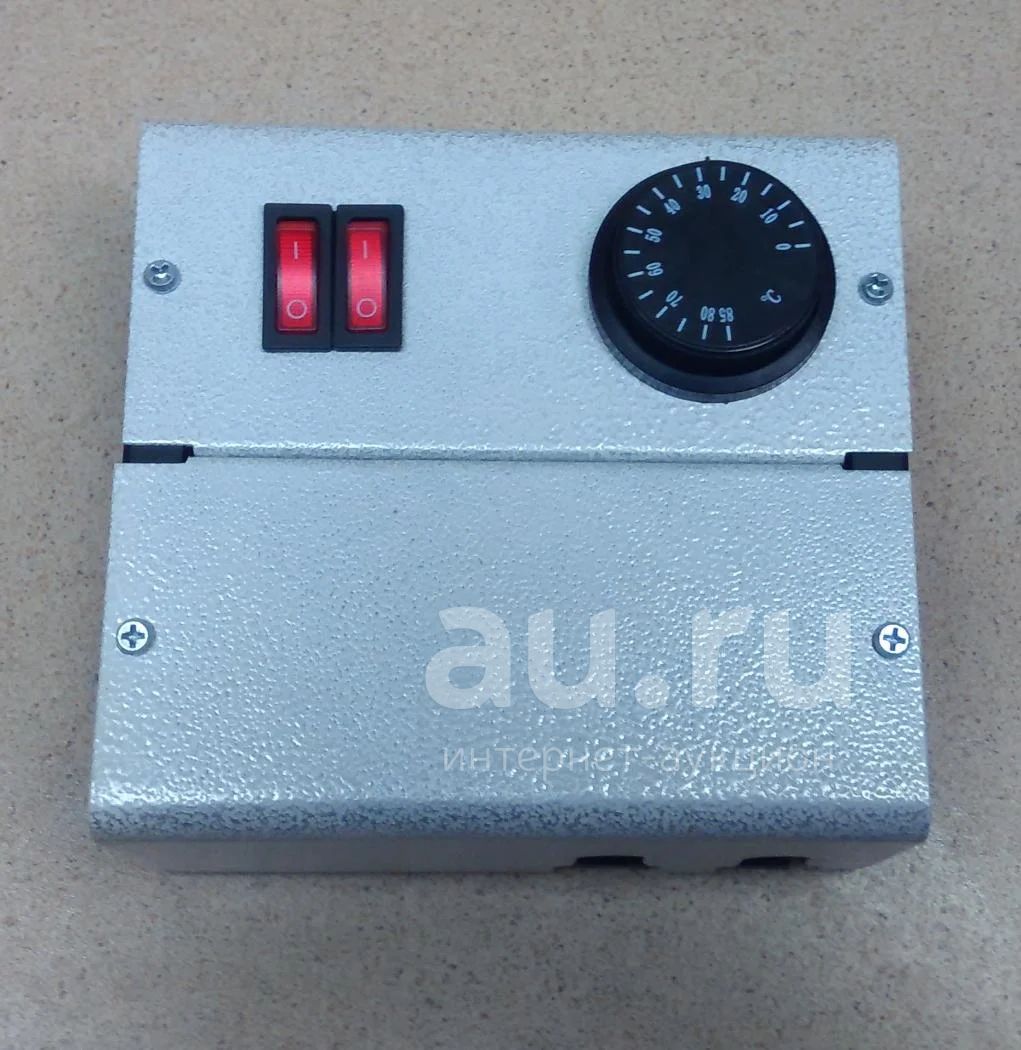

ПУЭ состоит из корпуса, на котором смонтированы колодка зажимов KZ1, зажим заземления ZZ1, реле магнитное RM1, выключатель двухклавишный VA1, терморегулятор TR1. Терморегулятор разрывает цепь питания магнитного реле при нагревании теплоносителя до заданной температуры; при снижении температуры на 2-3 °С терморегулятор замыкает цепь.
ПОРЯДОК РАБОТЫ
Установить на терморегуляторе TR1 необходимую температуру с помощью поворотной ручки терморегулятора.
Включить нагревательные элементы NE1 клавишами «I», «II» двухклавишного выключателя VA1, при этом загорается индикация нагрева ступени. После достижения заданной температуры, терморегулятор отключает питание нагревателей, гаснет индикация ступени.
Каждый тумблер подключает по ½ мощности. Для выключения ПУЭ установить клавиши выключателя в положение «ВЫКЛ».
УСЛОВИЯ ЭКСПЛУАТАЦИИ
ПУЭ разрешается эксплуатировать в помещениях при температуре от +5 °С до +40 °С, влажности воздуха до 80% (при t +25 °С). Окружающая среда - невзрывоопасная, не содержащая агрессивных газов и паров, токопроводящей пыли.
