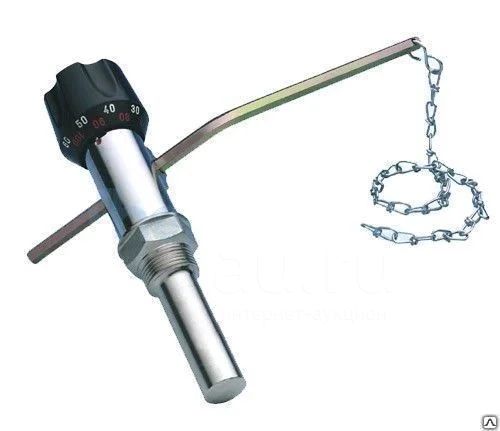

Автоматический регулятор тяги для твердотопливных котлов 3/4 Thermomat TRTC черный

Устройство предназначено для регулирования силы тяги в твердотопливных котлах, работающих на угле, дровах, топливных брикетах и гранулах. Регулятор автоматически регулирует тягу в камере сгорания и изменяет интенсивность процесса горения. Использование регулятора тяги позволяет существенно экономить топливо, поддерживая при этом комфортную температуру в помещении.

Регулятор тяги устанавливается на твердотопливных котлах. Он регулирует доступ воздуха в камеру сгорания и, соответственно, температуру воды в подающем трубопроводе путем открытия или закрытия воздушной заслонки камеры сгорания. Корпус металлический, высокой прочности и надежности, рукоятка регулирования из термоотверждающей прочной смолы, устойчивая к высоким температурам. Термочувствительный элемент высокой точности и мощности, гарантирует быстроту и безопасность регулировки.

Технические характеристики:

• Регулируемый диапазон температуры теплоносителя: 30-90 °C

• Длина цепочки: 1200 мм

• Рычаг: стандартный рычаг, угол 120°, размер 120x145 мм

• Ход цепочки: 10 мм/10 °C

• Присоединительный размер: ¾”

• Монтаж: вертикальный или горизонтальный

• Производитель: Италия

Принцип действия

В зависимости от того, какая конструкция твердотопливного котла, регулятор устанавливается сверху, на фронтальной или боковой панели в специальное посадочное место водяной рубашки, чтобы погружная гильза изделия контактировала с теплоносителем. Находящийся в ней термочувствительный элемент заполнен жидкостью или газом, расширяющимися при нагревании.

Когда температура теплоносителя начинает расти, термоэлемент через шток воздействует на исполнительный механизм, который опускает рычаг цепного привода. Цепь, закрепленная одним концом на рычаге, а другим – на воздушной откидной заслонке зольной камеры, начинает прикрывать эту заслонку. Таким способом подача воздуха через зольник в топку ограничивается, а интенсивность горения уменьшается. Как только температура воды в рубашке котла упадет, термоэлемент посредством исполнительного механизма, рычага и цепного привода снова откроет дверцу и подача воздуха возобновится.

Настройки регулятора тяги

Регулировка производится изменением длины цепочки, которая зафиксирована на дверце тяги. Ручка регулятора выставляется на 60 градусов. Котел разжигается с открытой дверцей тяги. При нагреве котла до 60 градусов и стабилизации температуры в течение нескольких минут цепочка закрепляется на дверце тяги. При этом дверца должна быть приоткрыта на 1 мм. В завершении настройки регулятор выставляется на желаемую температуру, и в дальнейшем тяга будет регулироваться автоматически.
