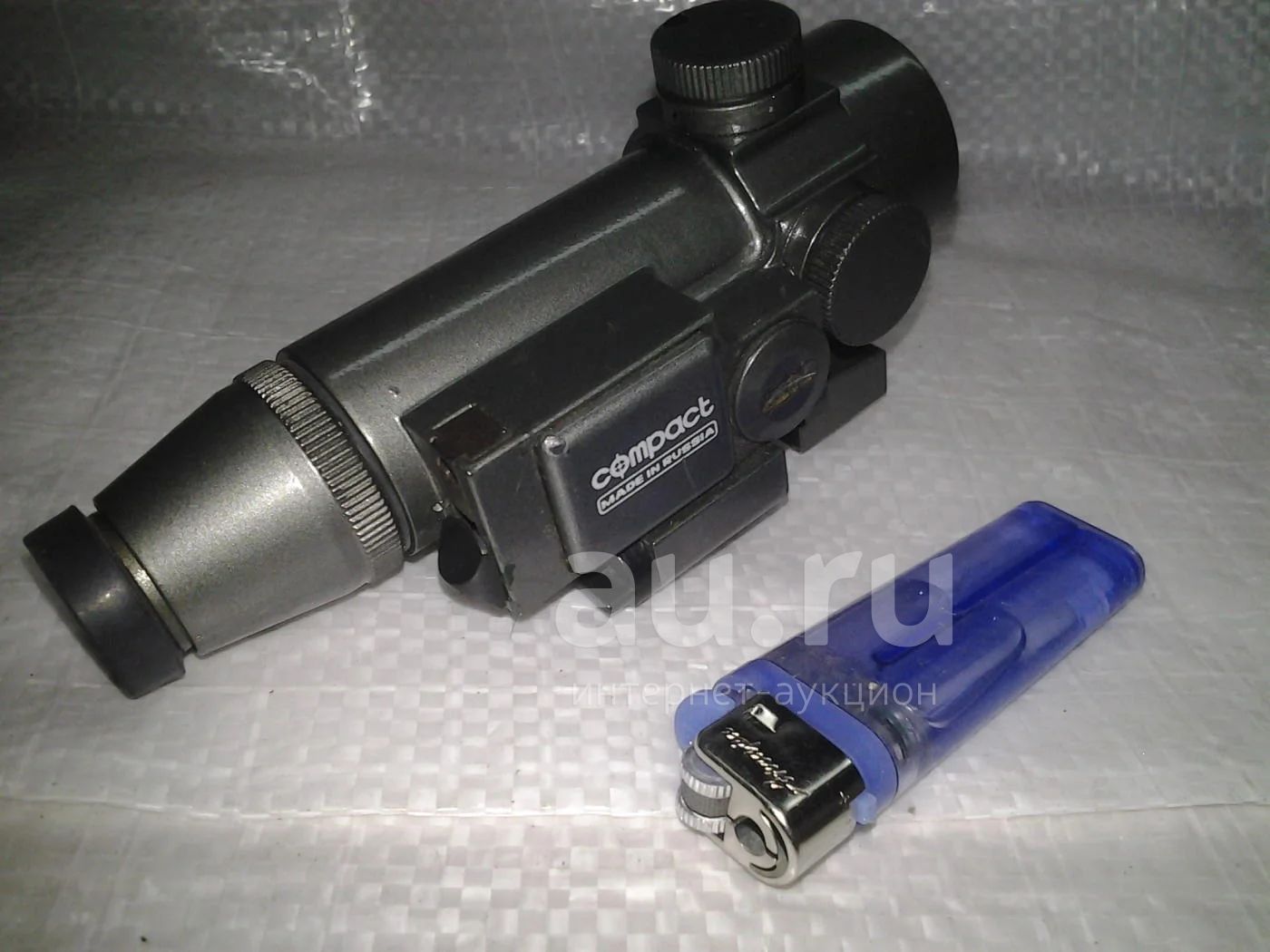

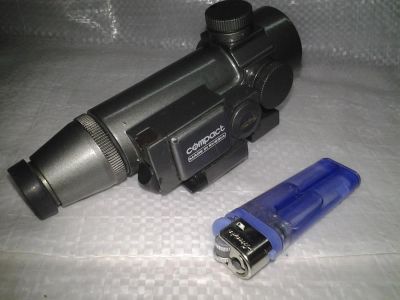

Прицел коллиматорный "Компакт", прицел Compact (204-9\2)

что видите то и покупаете
Применение охотничьего оружия на средних и малых дальностях при использовании механических прицелов в подвижных формах охоты по быстро появляющимся и исчезающим целям малоэффективно. Особенно при ограниченной видимости, когда цели (зверь или птица) находятся в движении и попадают в поле зрения охотника лишь на ограниченное время. Стрелок в таких условиях должен стремительно переносить взгляд с целика на мушку, а после на цель путем аккомодации глаза и осуществлять прицеливание, практически не видя всех трех точек с достаточной резкостью. Чтобы охота в таких ситуациях стала более добычливой, как раз и разработан прицел коллиматорный «Компакт».
Зачем нужен коллиматорный прицел.
Попытки решить проблему, оснастив оружие лазерным целеуказателем или оптическим прицелом, удаются лишь частично. Ведь оптические прицелы из-за небольших полей обзора и ограниченной светосилы эффективны только при стрельбе по хорошо освещенным и малоподвижным целям на большие дистанции. Очевидно, чтобы высокие технические характеристики охотничьего оружия стали реальным достоинством, его необходимо оснастить прицелом с большим полем зрения, который не потребует при прицеливании переаккомодации глаза. Для эффективной стрельбы навскидку и в движении по внезапно появляющейся дичи на короткое время (6 секунд и менее), быстро летящей или перемещающейся по сложнопересеченной местности, прицельная марка в таком прицеле должна идентифицироваться мгновенно при любом освещении.
Расчеты показали, что уменьшение времени прицеливания в 2 раза приводит к повышению практической скорострельности до 50%. В связи с этим возникла потребность разработки такого прицела, который бы обеспечил уменьшение времени прицеливания в сравнении с существующими оптическими прицелами. Идеальным вариантом стал коллиматорный прицел. За рубежом такие прицелы обозначаются Red Dot - «красная точка». В нашей стране одним из коллиматорных прицелов является отечественный «Компакт».
Назначение и характеристики «Компакта».
Предназначен прицел «Компакт» для точного и при этом быстрого прицеливания при стрельбе из спортивного и охотничьего оружия (карабин, ружье, винтовка, пистолет, лук, арбалет) в условиях естественного освещения и в сумерках. Основывается действие прицела на принципе коллимации света. Визирование сводится к совмещению прицельной марки (фигуры или точки красного цвета), отраженной от линзы со спецпокрытием, с выбранной целью. Чтобы обеспечить малую длину прицела, применена оптическая схема с изломом оптической оси.
Конструктивно коллиматорный «Компакт» состоит из корпуса, батарейного отсека и узла крепления к оружию переходной крепежной планкой типа «Weaver». Такое крепление наиболее распространено за рубежом. Оно обеспечивает надежную фиксацию прицела и гарантирует его установку на различных видах оружия с помощью переходников. В корпусе «Компакта» располагаются оптические элементы, формирующие изображение прицельной марки и электронная система для автоматической регулировки яркости марки.
Автоматически изменяющаяся яркость прицельной марки «Компакта» обеспечивает поддержку оптимального контраста по отношению к цели. Поэтому исключается необходимость следить за ее яркостью в сложной, меняющейся обстановке. Например, при быстром перемещении дичи с ярко освещенного участка в темную чащу. Прицельная марка В «Компакте» мерцает с частотой 12 Гц. Это облегчает ее обнаружение на фоне разнообразной расцветки окружающей среды, в том числе на красном фоне.
Для выверки «Компакта» имеются механизмы установки углов боковых поправок и углов прицеливания. Система позволяет корректировать углы прицеливания и углы боковых поправок с шагом 4 сантиметра на 100 метров. На окулярной части прицела есть резьба, на которую можно навернуть оптическую насадку с механизмом диоптрической коррекции. Это позволяет при стрельбе с насадкой отказаться от очков. Органы управления прицела: переключатель прицельных марок, включатель питания прицела, механизмы установки боковых поправок и углов прицеливания.
Хорошая герметизация узлов прицела обеспечивает надежную работу при запылении, повышенной влажности, при падении в грязь и воду. Крышки и резьбовые соединения уплотнены прокладками из упрочненной резины. А перемещающиеся и вращающиеся элементы управления, которым требуются сальниковые уплотнения, в прицеле «Компакт» отсутствуют. Вместо механических переключателей установлены герметичные магниты. Переключение прицельных марок и выключение-включение питания обеспечивают управляющие постоянные магниты, которые через стенку прибора воздействуют на исполнительные элементы внутри «Компакта».
На линзы прицела нанесено многослойное спектроделительное покрытие, которое обеспечивает малые светопотери и увеличивает контрастность передаваемого изображения. Поэтому прицел «Компакт» эффективно работает в дождь, при дымке, в тумане, в глубоких сумерках и т. д.
Испытания прицела «Компакт» при стрельбе по внезапно появляющимся малоразмерным целям на расстоянии до 300 метров показали в 2 раза большую эффективность по сравнению со стандартным механическим прицелом. Прицел при этом использовался без дополнительной увеличивающей оптической насадки.
Коллиматорный прицел «Компакт» позволяет вести снайперскую стрельбу с установленной 5' прицельной маркой (на дистанции 100 м диаметр равен 14 см) из всех видов оружия. При стрельбе навскидку сокращается время первого выстрела. Для охотничьего гладкоствольного ружья при стрельбе картечью или дробью подходит большая марка. Она позволяет быстро поймать цель в прицел с учетом разброса снаряда. Коллиматорный прицел «Компакт» зарекомендовал себя с лучшей стороны на комбинированном оружии типа «Север» и «Тайга». С гладким стволом целесообразнее использовать основной прицел с включенной большой маркой. А для достижения лучшего результата при стрельбе из нарезного ствола полезно установить оптическую насадку и переключиться на малую марку.
Основные технические характеристики прицела коллиматорного «Компакт» (в скобках - характеристики с насадкой 2х):
- Увеличение, кратность: 1 (2,5);
- Поле зрения: не менее 12 (12) градусов;
- Диаметр входного зрачка: 25 мм;
- Точность установки углов прицеливания и боковых поправок: 4 см/100 м;
- Диапазон ввода углов прицеливания и боковых поправок: ± 10 градусов;
- Масса: 170 (200) гр;
- Габаритные размеры: 45x50x95 (45x50x125) мм.
