TG 5 коаксиальное трансформирующее звено к микровольтметру селективному SMV -8,5
Торги завершены. Лот не продан.
Возможно, продавец снова выставит его на торги позже. Напишите ему.
TG 5 коаксиальное трансформирующее звено к микровольтметру селективно...
Описание
Состояние | Новое |

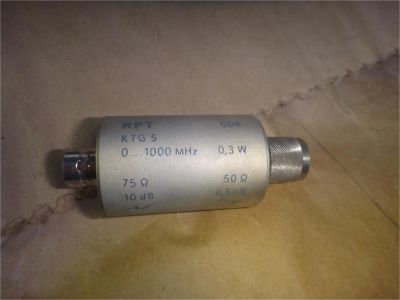

KTG 5 коаксиальное трансформирующее звено служит:
- для согласования входного сопротивления селективных микровольтметров типа SMV 8,5.
- для соединения со слабым отражением двух любых приборов.
Технические характеристики KTG 5:
Частотный диапазон - от 0 МГц до 1000 МГц.
Номинальные значения согласуемых волновых сопротивлений - 50 Ом, 75 Ом.
Собственное ослабление:
- для входного сопротивления 50 Ом - 10 дБ;
- для входного сопротивления 75 Ом - 6,5 дБ.
Коэффициент бегущей волны звена со стороны 50 Ом при согласованной нагруженной стороне 75 Ом:
- до 300 МГц - 0,9;
- до 1000 МГц - 0,8.
Коэффициент бегущей волны KTG 5 со стороны 75 Ом при согласованной нагруженной стороне 50 Ом:
- до 300 МГц - 0,95;
- до 1000 МГц - 0,85.
Затухание при трансформации:
- вход 75 Ом - выход 50 Ом - 10 дБ;
- вход 50 Ом - выход 75 Ом - 6,5 дБ.
Погрешность затухания трансформации KTG 5:
- до 300 МГц - ±0,3 дБ;
- до 1000 МГц - ±0,5 дБ.
Входная мощность звена при нагрузке со стороны выхода 75 Ом:
- для уровня «0» - не более 0,3 Вт;
- для уровня «1» - не более 0,4 Вт.
Входная мощность KTG 5 при нагрузке со стороны выхода 50 Ом:
- для уровня «0» - не более 0,2 Вт;
- для уровня «1» - не более 0,3 Вт.
Вид присоединения - ВЧ-кабельный штеккер 50 Ом серии «N», ВЧ-корпусный штеккер 75 Ом серии «C».
Масса - ±0,3 кг
