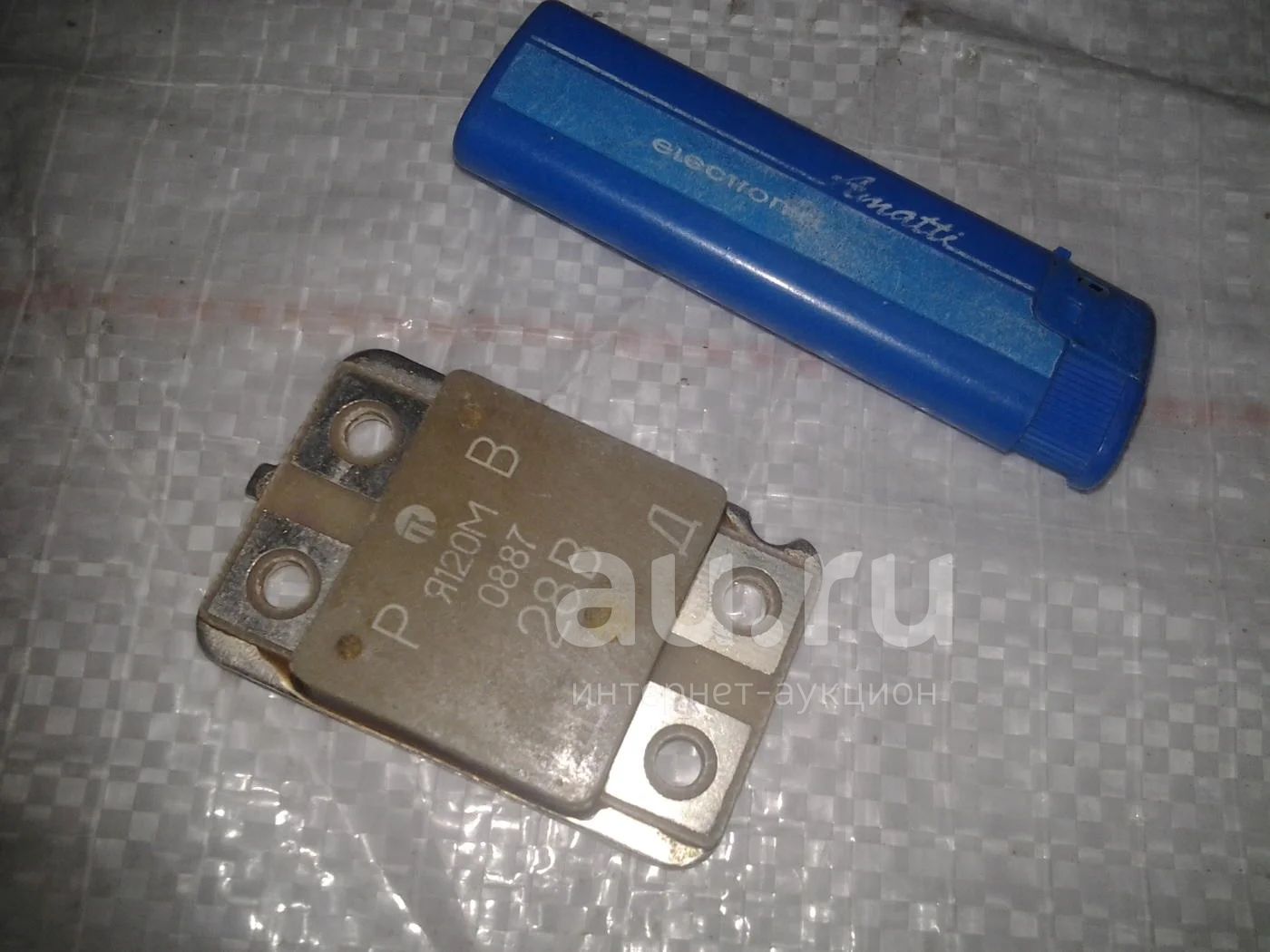

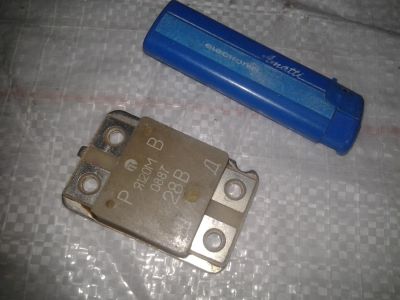

Регулятор напряжения Я120М, новый без следов эксплуатации (204-д\01)

что видите то и покупаете

Общие сведения:

Регулятор напряжения Я120М предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Регулятор выпускается в едином климатическом исполнении У2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP68 по ГОСТ 14254. От проникновения влаги регулятор защищен специальным высокотеплопроводным компаундом с рабочей температурой до 200 °С. Работоспособность и соответствие параметров изделия сохраняются даже при погружении регулятора в воду при условии защиты разъемных соединений. Регулятор Я120М сконструирован по однопроводной схеме питания, корпус изделия соединен с корпусом автомобиля. Рабочий режим регулятора - S1 по ГОСТ 3940.

Применяемость: МАЗ, КАМАЗ с генератором Г273 и др.

Для защиты от подделок применяется защитная голограмма.

Регулятор устанавливается в щеточном узле генераторной установки, где предусмотрена установка регуляторов Я120М или Я120М1 при помощи штатных винтов.

наверх

Технические данные:

Диапазон рабочих температур, °С

-40 .. +85

Номинальное напряжение питания, В

28,0

Напряжение регулирования с АБ при температуре 25 ± 2 °С и нагрузке 3 А, В:

- режим "зима"

28,0 ± 0,3

- режим "лето"

27,6 ± 0,2

Максимальный ток выходной цепи, А

5,0

Термокомпенсация напряжения регулирования, мВ/°С

-6,0 ± 3,0

Остаточное напряжение на выходе "Ш", В, не более

1,0

- типовое, В

0,75

Максимально допустимое длительное воздействие повышенного напряжения питания, В

36,0

Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин., В

50,0

Максимально допустимые импульсные перенапряжения в зависимости от формы импульса по ГОСТ 28751, В

120,0

наверх

Схема включения в составе генераторной установки:

Схема включения регулятора напряжения Я120М

1 - генератор;

2 - переключатель режима работы "лето / зима";

3 - регулятор напряжения;

4 - обмотка возбуждения;

5 - контакты замка зажигания; 6 - резистор 10 Вт, 75 Ом;

7 - обмотка статора;

8 - выпрямительный блок;

9 - конденсатор;

10 - аккумуляторная батарея

наверх

Габаритный чертеж (модификация 2002 г.):

Габаритный чертеж регулятора напряжения Я120М
