Стабилизированный источник питания.
Удалён продавцом.
15 дек 2015 15:55
Стабилизированный источник питания.
Текущая цена
400 руб.
Блиц-цена
500 руб.
Текущая цена
400 руб.
Блиц-цена
500 руб.
Удалён(15 дек 2015 15:55)
1 человек минимальное кол-во участников торгов
Описание
Состояние | Новое |

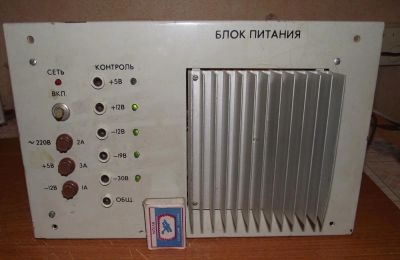

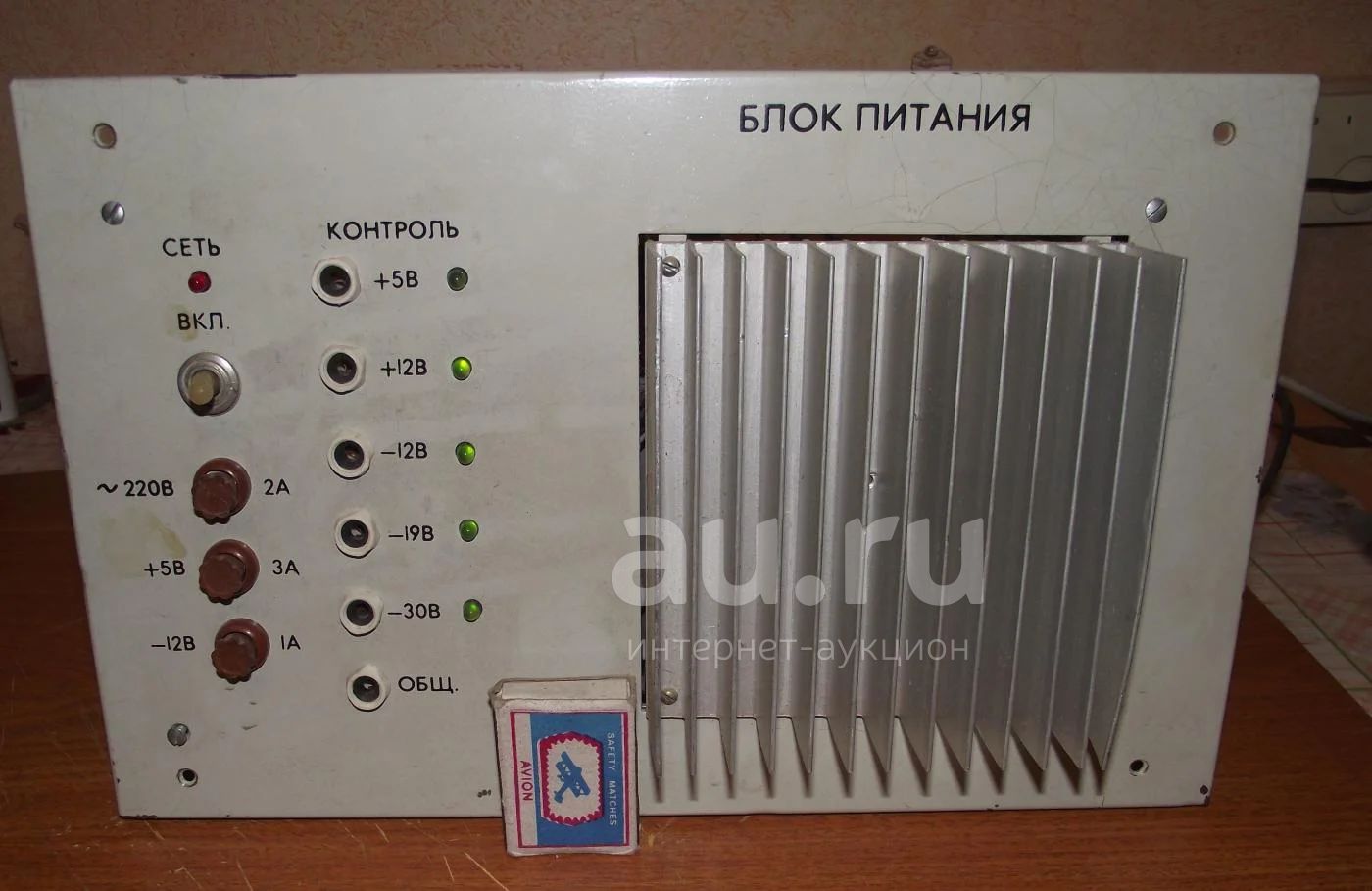

Стабилизированный источник питания. В качестве силового трансформатора применён ТАН-105.
Трансформатор ТАН105-220-50
• Сердечник: ПЛ20х40х50
• Мощность: 153 Вт
• Ток первичной обмотки: 1,4/0,82 А
• Масса: 2,95 кг
Выводы обмоток Напряжение, В Допустимый ток, А
7-8 56 0,47
16-17 56 0,47
9-10 40 0,525
18-19 40 0,525
11-12 16 0,525
20-21 16 0,525
13-14(15) 5(6,3) 3,3
22-23(24) 5(6,3) 3,3
Таб.1. Электрические параметры трансформатора ТАН105-127/220-50 и ТАН105-220-50
Трансформаторы ТАН105 на 220 В выпускаются начиная с 1979 г. (обозначаются как ТАН105-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.
При использовании трансформаторов ТАН105-127/220 на 220 В необходимо:
• соединить выводы 2 и 5;
• подать напряжение 220 В на выводы 1 и 4.
Рис2. Электрическая принципиальная схема анодно-накального трансформатора ТАН105-220-50
В трансформаторах ТАН105 возможно последовательное и параллельное согласное соединение вторичных обмоток. Накальные обмотки можно соединять параллельно для увеличения тока накала.
Анодные обмотки можно соединять последовательно для получения необходимого выходного напряжения, а также параллельно для увеличения нагрузочной способности обмоток. При последовательном соединении обмоток с разными допустимыми токами нагрузочный ток не должен превышать минимального допустимого.
Трансформатор ТАН105-220-50
• Сердечник: ПЛ20х40х50
• Мощность: 153 Вт
• Ток первичной обмотки: 1,4/0,82 А
• Масса: 2,95 кг
Выводы обмоток Напряжение, В Допустимый ток, А
7-8 56 0,47
16-17 56 0,47
9-10 40 0,525
18-19 40 0,525
11-12 16 0,525
20-21 16 0,525
13-14(15) 5(6,3) 3,3
22-23(24) 5(6,3) 3,3
Таб.1. Электрические параметры трансформатора ТАН105-127/220-50 и ТАН105-220-50
Трансформаторы ТАН105 на 220 В выпускаются начиная с 1979 г. (обозначаются как ТАН105-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.
При использовании трансформаторов ТАН105-127/220 на 220 В необходимо:
• соединить выводы 2 и 5;
• подать напряжение 220 В на выводы 1 и 4.
Рис2. Электрическая принципиальная схема анодно-накального трансформатора ТАН105-220-50
В трансформаторах ТАН105 возможно последовательное и параллельное согласное соединение вторичных обмоток. Накальные обмотки можно соединять параллельно для увеличения тока накала.
Анодные обмотки можно соединять последовательно для получения необходимого выходного напряжения, а также параллельно для увеличения нагрузочной способности обмоток. При последовательном соединении обмоток с разными допустимыми токами нагрузочный ток не должен превышать минимального допустимого.
