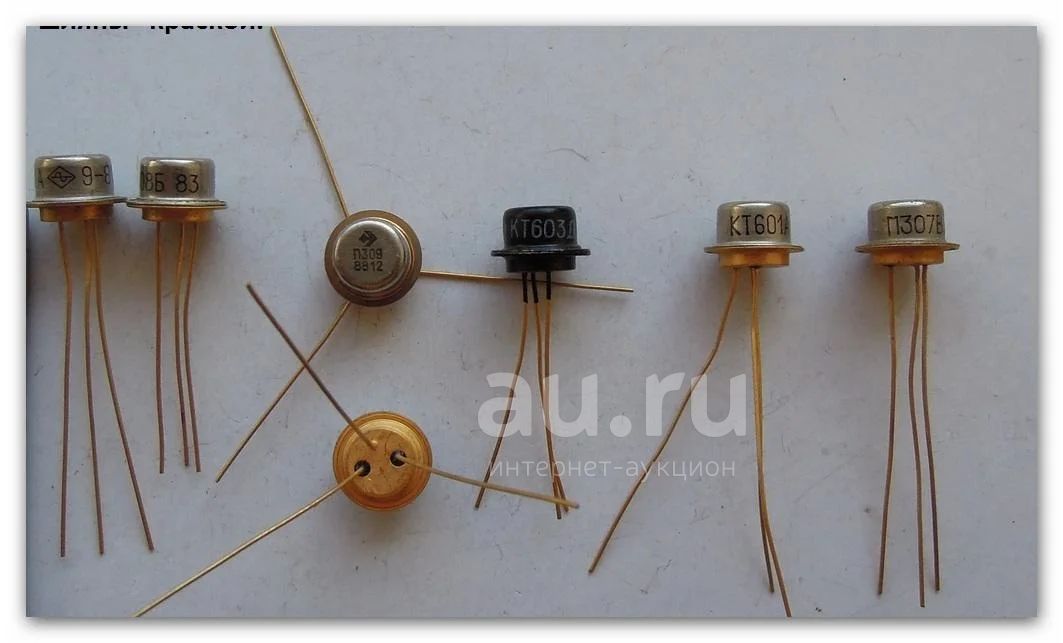

Транзистор КТ603А,Б

С хранения.
Электрические параметры транзистора КТ603
• Коэффициент передачи тока (статический). Схема с общим эмиттером:
при Uкб = 2 В, Iэ = 150 мА:
2Т603А, 2Т603В, КТ603Д 20 ÷ 80
КТ603А, КТ603В 10 ÷ 80
2Т603Б, 2Т603Г 60 ÷ 180
КТ603Б, КТ603Г, не менее 60
КТ603Е 60 ÷ 200
при Iэ = 350 мА для 2Т603И, не менее 20
типовое значение 50
при Т = ?60°C, Iэ = 150 мА:
2Т603А, 2Т603В 8 ÷ 80
2Т603Б, 2Т603Г 20 ÷ 180
2Т603И, не менее 8
при Т = +125°C, Iэ = 150 мА:
2Т603А, 2Т603В 20 ÷ 180
2Т603Б, 2Т603Г 60 ÷ 400
2Т603И, не менее 20
• Граничная частота коэффициента передачи тока. Схема с ОЭ
при Uкэ = 10 В, Iэ = 30 мА, не менее
200 МГц
типовое значение 370 МГц
• Напряжение насыщения К-Э:
при Iк = 150 мА, Iб = 15 мА:
2Т603А, 2Т603Б 2Т603В, 2Т603Г, не более 0.8 В
типовое значение 0.2 В
КТ603А, КТ603Б КТ603В, КТ603Г, КТ603Д, КТ603Е не более 1 В
при Iк = 350 мА, Iб = 50 мА для 2Т603И, не менее 1.2 В
• Напряжение насыщения Б-Э:
при Iк = 150 мА, Iб = 15 мА:
2Т603А, 2Т603Б 2Т603В, 2Т603Г,
КТ603А, КТ603Б, КТ603В, КТ603Г, КТ603Д, КТ603Е, не более 1.5 В
типовое значение 0.9 В
при Iк = 350 мА, Iб = 50 мА для 2Т603И, не более 1.3 В
типовое значение 1 В
• Время рассасывания при Iк = 150 мА, Iб = 15 мА:
2Т603А, 2Т603Б 2Т603В, 2Т603Г, 2Т603И, не более 70 нс
типовое значение 40 нс
КТ603А, КТ603Б КТ603В, КТ603Г, КТ603Д, КТ603Е, не более 100 нс
• Постоянная времени цепи обратной связи на высокой частоте
при Iэ = 30 мА, Uкб = 10 В, f = 5 МГц, не более 400 пс
типовое значение 25 пс
• Ёмкость коллекторного перехода при Uкб = 10 В, f = 5 МГц, не более 15 пФ
типовое значение 3 пФ
• Ёмкость эмиттерного перехода при Uэб = 0, f = 5 МГц, не более 40 пФ
типовое значение 35 пФ
• Обратный ток коллектора, не более:
при Т = +25°C и Uкб о = 30 В:
2Т603А, 2Т603В, 2Т603И 3 мкА
КТ603А, КТ603Б 10 мкА
при Uкб о = 15 В:
2Т603В, 2Т603Г 3 мкА
КТ603В, КТ603Г 5 мкА
при Uкб о = 10 В для КТ603Д, КТ603Е 1 мкА
при Т = +125°C и Uкб о = 24 В для 2Т603А, 2Т603Б, 2Т603И 60 мкА
при Uкб о = 12 В для 2Т603В, 2Т603Г 60 мкА
• Обратный ток эмиттера, не более:
при Uэб о = 3 В для 2Т603А, 2Т603Б, 2Т603В,
2Т603Г, КТ603А, КТ603Б, КТ603В, КТ603Г, КТ603Д, КТ603Е 3 мкА
при Uэб о = 4 В для 2Т603И 3 мкА
Предельные эксплуатационные характеристики транзисторов КТ603
• Напряжение К-Б и К-Э (постоянное) при Rбэ = 1 КОм:
Тп = +70°C:
КТ603А, КТ603Б 30 В
КТ603В, КТ603Г 15 В
КТ603Д, КТ603Е 10 В
Тп = +100°C:
2Т603А, 2Т603Б, 2Т603И 30 В
2Т603В, 2Т603Г 15 В
Тп = +120°C:
КТ603А, КТ603Б 15 В
КТ603В, КТ603Г 7.5 В
КТ603Д, КТ603Е 10 В
Тп = +125°C:
2Т603А, 2Т603Б, 2Т603И 24 В
2Т603В, 2Т603Г 12 В
Тп = +150°C:
2Т603А, 2Т603Б, 2Т603И 18 В
2Т603В, 2Т603Г 9 В
• Напряжение Э-Б 5 В
2Т603А, 2Т603Б, 2Т603В, 2Т603Г 3 В
2Т603И при Тп = +70°C 4 В
2Т603И при Тп = +125°C 3 В
• Ток коллектора (постоянный) 300 мА
• Ток коллектора (импульсный) при tи ? 10 мкс, Q = 10 600 мА
• Рассеиваемая мощность (постоянная):
при Т = +50°C 0.5 Вт
при Т = +85°C для КТ603А, КТ603Б, КТ603В, КТ603Г, КТ603Д, КТ603Е
и Т = +125°C для 2Т603А, 2Т603Б, 2Т603В, 2Т603Г, 2Т603Г, 2Т603И 0.12 Вт
• Тепловое сопротивление переход-среда 200°С/Вт
• Температура p-n перехода:
2Т603А, 2Т603Б, 2Т603В, 2Т603Г, 2Т603И +150°C
КТ603А, КТ603Б, КТ603В, КТ603Г, КТ603Д, КТ603Е +120°C
• Температура окружающей среды:
2Т603А, 2Т603Б, 2Т603В, 2Т603Г, 2Т603И ?60 ÷ +125°C
КТ603А, КТ603Б, КТ603В, КТ603Г, КТ603Д, КТ603Е ?40 ÷ +85°C
