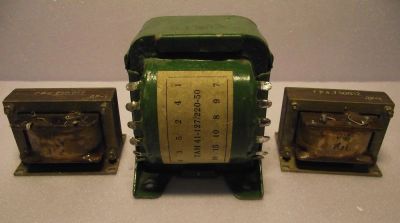

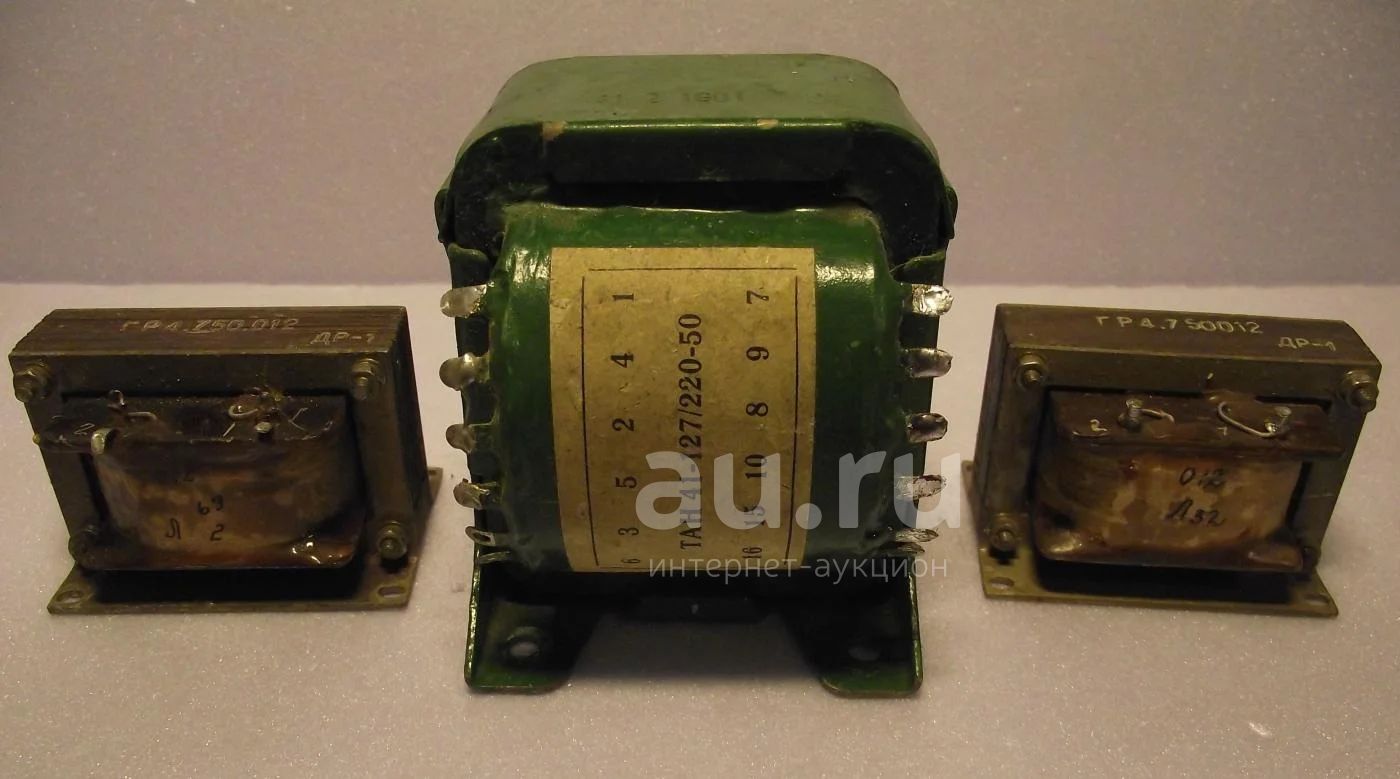

Анодно-накальный трансформатор ТАН-41 127\220в и два дросселя анодного питания.

Трансформатор ТАН-41-127/220-50

Сердечник: ШЛ20х40

Мощность: 78 Вт

Ток первичной обмотки: 0,77/0,48 А

Масса: 2,1 кг
Выводы обмоток Напряжение, В Допустимый ток, А
7-8 28 0,475
9-10 28 0,475
11-12 28 0,375
13-14 28 0,375
15-16 6,3 0,475
17-18 6,3 0,475
19-20(21) 5(6,3) 1,9
22-23(24) 5(6,3) 1,9

Таб.1. Электрические параметры трансформатора ТAН41
Напряжение на отводах первичных обмоток трансформаторов ТAН41 на 127/220 В:
• между выводами 1 и 2, 4 и 5 - 110 В;
• между выводами 2 и 3, 5 и 6 - 7 В.
При использовании трансформаторов ТAН41-127/220 на 220 В необходимо:
• соединить выводы 2 и 4;
• подать напряжение 220 В на выводы 1 и 5.
Индуктивность дросселей неизвестна. Но стояли в анодном питании 6П3С военной ламповой техники.
