Рекая лампа (1963 год) 12С3С .
Торги завершены. Лот не продан.
Возможно, продавец снова выставит его на торги позже. Напишите ему.
Рекая лампа (1963 год) 12С3С .
Описание
Состояние | Б/у |

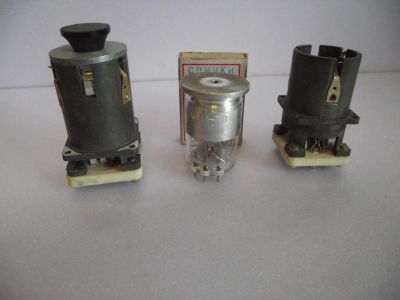

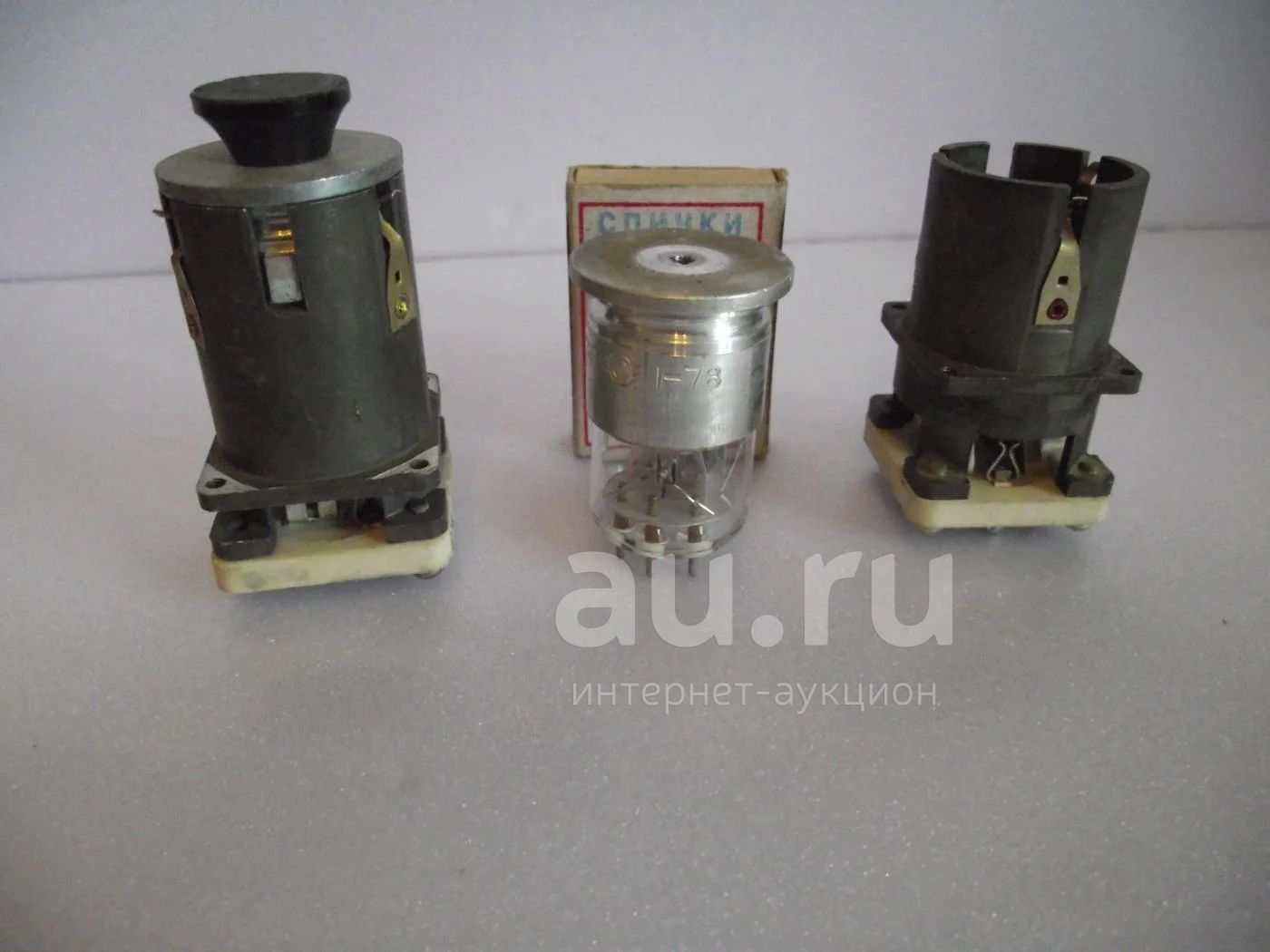

12С3С
Генераторный СВЧ-триод. Копия Телефункен LD1, заказ Люфтваффе 43 года. Первые выпуски так и назывались - ЛД-1.
Производитель - "Светлана", Санкт-Петербург.
Технические данные на нее из отраслевого справочника, и заводской паспорт.
Электрические параметры
Напряжение накала - номинальное 12,6 В
Ток накала - 102 мА
Номинальное напряжение на аноде - 100 В
Номинальное напряжение сетки - минус 4 В
Ток анода - 27,5 мА (при напряжении на сетке 0 В)
Крутизна характеристики - 3 мА/В
Коэффициент усиления - 12,5
Внутреннее сопротивление - 4,17 кОм
Выходная мощность (длина волны 30 см) - не менее 0,275 Вт
Максимальное напряжение на аноде - 300 В
Максимальное напряжение между катодом и подогревателем - 100 В
Частота генерирования - до 1,1 ГГц
Максимальная температура баллона - 150 'C
Максимальная мощность, рассеиваемая на аноде - 5 Вт
Входная емкость - 1,55 пФ
Выходная емкость - 0,65 пФ
Проходная емкость - 1,15 пФ
"Бесцокольная конструкция с максимально короткими внутренними токоподводами и жесткими выводами, направляющий ключ находится в металлическом кольце, прикрепленном к верхней части лампы ... Выходная мощность 275 милливатт приведена для автогенератора на частоте 1 гигагеpц" .
