Датчик температуры DS18B20 подойдет для Arduino (Ардуино)

DS18B20 – цифровой датчик температуры с программируемым разрешением преобразования.

Отличительные особенности:

1) Использование интерфейсной шины данных 1-Wire для взаимодействия с управляющей системой;

2) Наличие уникального 64-битного последовательного идентификационного кода, расположенного во внутренней ROM-памяти и предназначенной для многоточечных систем, где необходимо адресовать конкретный датчик;

3) Напряжение питания составляет 3-5,5В, что позволяет использовать его не только в 5-вольновых системах, но и в 3,3 (большинство микроконтроллеров);

4) Диапазон измеряемой температуры составляет -55…+125оС;

5) Точность в ±0,5оС, правда это верно только для диапазона -10…+85оС;

6) Разрешение преобразования определяется пользователем и составляет 9…12 бит;

7) Имеет внутренние регистры триггеров верхнего и нижнего порогов срабатывания с вырабатыванием сигнала тревоги для систем, использующих термостатическую логику работы;

8) Эти датчики программно совместимы с DS1822 и широко применяются в промышленных термостатических регуляторах, индустриальных системах, в потребительской электронике и других термочувствительных системах.

Описание и принцип работы устройства:

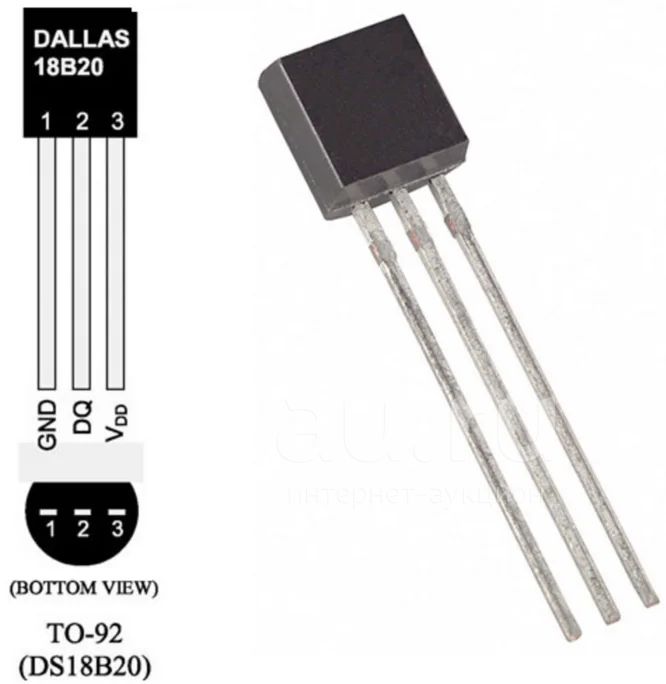

Сам датчик поставляется в трех видах корпусов, в 8-выводном SOIC-е, 8-выводном uSOP-е, и, пожалуй, самым популярном, ТО-92. Для связи с управляющей системой разработчиками была предусмотрена интерфейсная шина 1-Wire. Одним из отличительных особенностей данного устройства следовало бы отметить возможность питания его от самой интерфейсной шины, т.е., другими словами, датчик DS18B20 предусматривает возможность так называемого «паразитного питания». Благодаря внутреннему 64-битному уникальному коду можно построить систему мониторинга температуры на относительно небольшой площади, причем используя всего лишь 1 линию для связи с управляющим устройством.
