Описание
Состояние | Новое |

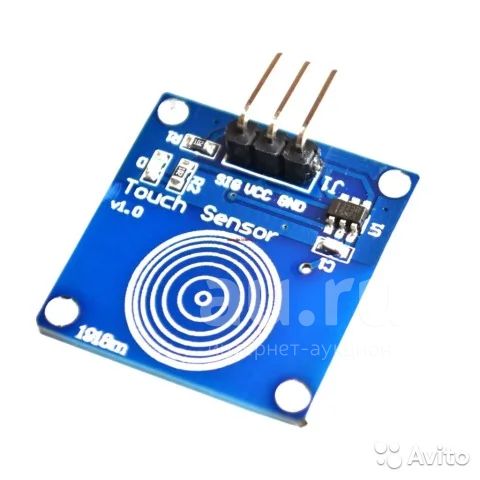

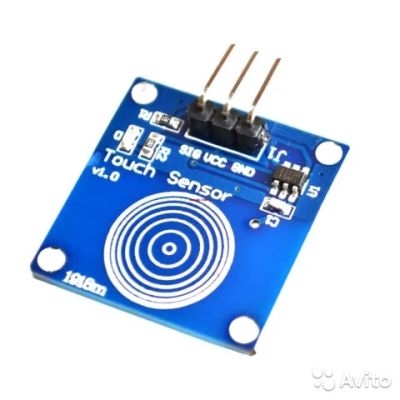

Датчиком касания, сенсорной кнопкой TTP223B Arduino пользуются для коммутации электроцепей (в качестве включателя/выключателя). Он станет прекрасной заменой обычной механической кнопке (ключу). Надёжность сенсорной кнопки более высока, поскольку у неё нет двигающихся элементов, а потребление энергии датчиком касания значительно ниже.
Чтобы начать использовать сенсорную кнопку TTP223B, установите её в нужном положении в том месте, которое предусмотрено для её установки Вашим проектом. Затем следует обеспечить питанием выводы модуля и подключить к ним контроллер Arduino (также можно воспользоваться другим микропроцессорным управляющим устройством). Светодиод D на плате горит, если модуль получает питание. Благодаря наличию 4 отверстий на плате модуль можно крепить на плоских поверхностях. В основе работы сенсорной площадки – ёмкостная технология. Модуль срабатывает на коммутацию, когда Вы касаетесь пальцем сенсорного датчика. В обычном состоянии покоя выход модуля характеризуется низким уровнем напряжения, однако после касания сенсора уровень напряжения становится высоким. Если модуль более 12 секунд пребывает в состоянии бездействия, автоматически включается режим низкого энергопотребления.
У датчика касания, сенсорной кнопки TTP223B Arduino присутствует один трёхконтактный разъём. Контакты обозначены:
SIG – для выходного цифрового сигнала;
VCC – для напряжения питания;
GND – выполняет роль общего контакта.
Питание модуля обеспечивает Arduino контроллер, другое микропроцессорное управляющее устройство или внешний источник (блок питания, батарея). Показатель напряжения питания для модуля – от 2 до 5,5 В.
Характеристики:
микросхема модуля: TTP223B;
принцип работы сенсора: ёмкостная технология;
индикация питания: светодиод;
показатель напряжения питания для модуля: от 2 до 5,5 В;
показатель чувствительности: от 0 до 50 пФ;
скорость отклика (в режиме низкого энергопотребления): 220 мс;
скорость отклика (в активном режиме): 60 мс;
габариты (длина х ширина х высота): 2,4 х 2,4 х 0,75 см;
вес модуля: 3 г.
Чтобы начать использовать сенсорную кнопку TTP223B, установите её в нужном положении в том месте, которое предусмотрено для её установки Вашим проектом. Затем следует обеспечить питанием выводы модуля и подключить к ним контроллер Arduino (также можно воспользоваться другим микропроцессорным управляющим устройством). Светодиод D на плате горит, если модуль получает питание. Благодаря наличию 4 отверстий на плате модуль можно крепить на плоских поверхностях. В основе работы сенсорной площадки – ёмкостная технология. Модуль срабатывает на коммутацию, когда Вы касаетесь пальцем сенсорного датчика. В обычном состоянии покоя выход модуля характеризуется низким уровнем напряжения, однако после касания сенсора уровень напряжения становится высоким. Если модуль более 12 секунд пребывает в состоянии бездействия, автоматически включается режим низкого энергопотребления.
У датчика касания, сенсорной кнопки TTP223B Arduino присутствует один трёхконтактный разъём. Контакты обозначены:
SIG – для выходного цифрового сигнала;
VCC – для напряжения питания;
GND – выполняет роль общего контакта.
Питание модуля обеспечивает Arduino контроллер, другое микропроцессорное управляющее устройство или внешний источник (блок питания, батарея). Показатель напряжения питания для модуля – от 2 до 5,5 В.
Характеристики:
микросхема модуля: TTP223B;
принцип работы сенсора: ёмкостная технология;
индикация питания: светодиод;
показатель напряжения питания для модуля: от 2 до 5,5 В;
показатель чувствительности: от 0 до 50 пФ;
скорость отклика (в режиме низкого энергопотребления): 220 мс;
скорость отклика (в активном режиме): 60 мс;
габариты (длина х ширина х высота): 2,4 х 2,4 х 0,75 см;
вес модуля: 3 г.
