прибор контроля пневматический

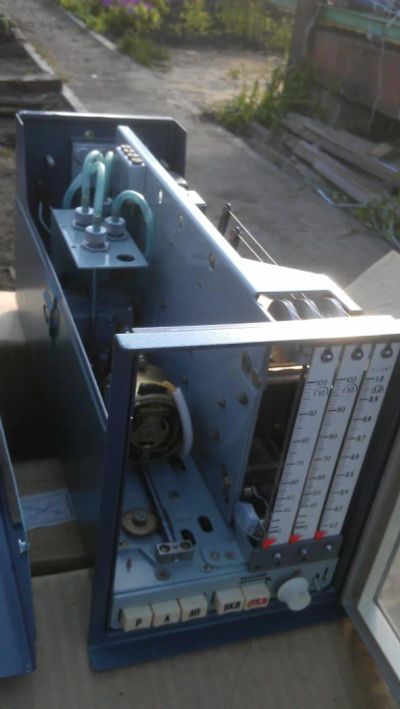

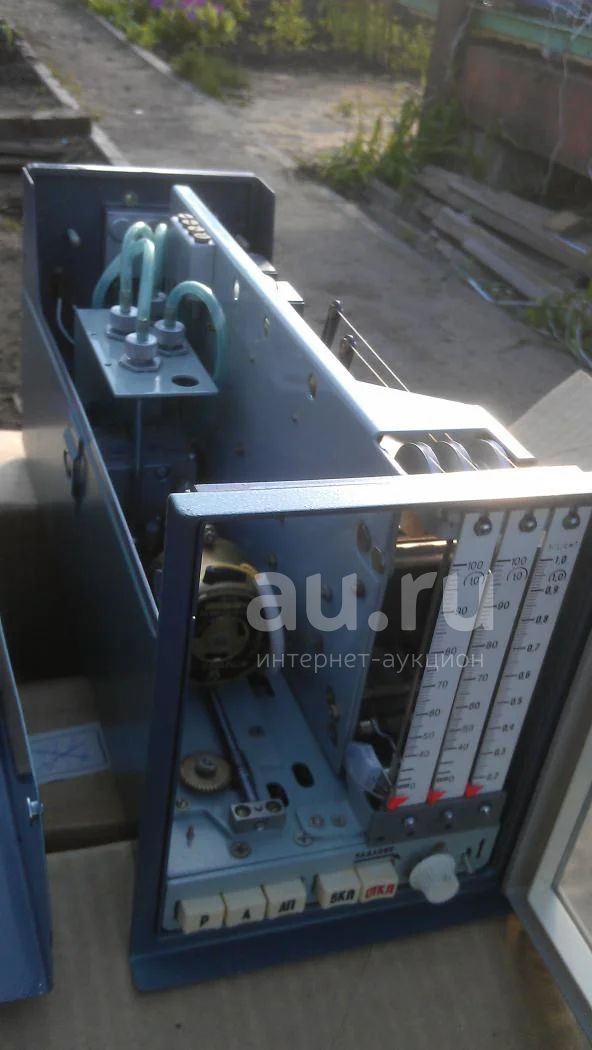

ПВ10.1Э (ПВ 10.1Э) прибор для непрерывной записи и показания величины регулируемого параметра, указания положения контрольной точки и величины давления на исполнительном механизме

Характеристики Значения

Диапазон аналоговых давлений, подаваемых на вход, кПа (кгс/см2) 20 - 100 (0,2 - 1,0)

Изменение давления задатчика для ПВ10.1Э (ПВ 10.1Э) и ПВ10.2Э (ПВ 10.2Э), кПа (кгс/см2) 20 - 100 (0,2 - 1,0)

Питание прибора осуществляется осушенным и очищенным от пыли и масла воздухом давлением 140 кПа ± 14 кПа (1,4 кгс/см2 ± 0,14 кгс/см2) через фильтр и стабилизатор

Класс загрязнённости сжатого воздуха питания 0 и 1 по ГОСТ 17433-80

Предел допускаемой основной погрешности по всем шкалам и диаграмме, % от номинального диапазона входного сигнала, не более ± 1

Нижний предел измерения приборов с расходной шкалой, % от верхнего предела измерения 30

Вариация показаний ПВ4.4Э, ПВ10.1Э, ПВ10.2Э, не более абсолютного значения предела допускаемой основной погрешности

Изменение показаний прибора, вызываемое отклонением давления питания в пределах ± 14 кПа (± 0,14 кгс/см2) от номинального, не более 0,5 абсолютного значения предела допускаемой основной погрешности

Изменение показаний приборов ПВ4.4Э (ПВ 4.4Э), ПВ10.1Э (ПВ 10.1Э), ПВ10.2Э (ПВ 10.2Э) в долях предела допускаемой основной погрешности, вызванное отклонением температуры окружающей среды от (20 ± 2) °С до любой температуры в диапазоне от +5 до +50 °С, не более 0,5 на каждые 10 °С

Погрешность хода диаграммы за 24 часа, мин, не более ± 5

Длина шкал приборов и ширина поля записи диаграммы, мм 100

Шкалы приборов * 0 - 100 линейные

Осуществление привода диаграммы синхронный электрический двигатель

Скорость движения диаграммы, мм/ч ** 20

Условия эксплуатации:

- температуре окружающей среды, °С от +5 до +50

- относительная влажность воздуха при +35 °С и более низких температурах, без конденсации влаги, % 80

Напряжение питания синхронного двигателя привода диаграммы от сети переменного тока, В 220

Масса приборов, кг, не более:

- ПВ4.4Э (ПВ 4.4Э) 7

- ПВ10.1Э (ПВ 10.1Э) 8

- ПВ10.2Э (ПВ 10.2Э) 10,5

Расход воздуха, приведенный к нормальным условиям, л/мин, не более:

- ПВ4.4Э (ПВ 4.4Э) 4

- ПВ10.1Э (ПВ 10.1Э) 6,5

- ПВ10.2Э (ПВ 10.2Э) 7,5
