модуль расширения для raspberry pi

Изделие предназначено для использования в качестве управляющего контроллера в системах АСУТП, КИПиА на объектах не подведомственных Ростехнадзору. Плата Raspberry Pi в комплект не входит. Может использоваться для:
- обучения программированию контроллеров на базе ОС Linux;
- разработки математического МО и программного ПО обеспечения на основе SCADA систем;
- развертывания «облачных» сетей на основе технологий Open VPN и аналогичных технологий;
- сбора данных телеметрии и передачи команд управления технологическим объектам;
- развертывания WiFi точки доступа с организацией доступа в интернет;
- построения инженерных систем управления зданиями.

Мы являемся разработчиками решений инженерных систем управления зданиями, кроме этой платы начального уровня для Raspberry Pi есть и другие, более серьёзные. Разработка полностью наша (макетирование, сборка, входной контроль), сами платы изготавливаются в Китае у нашего партнёра. Для Raspberry Pi, Orange Pi-PC возможна комплектация microSD картой с предустановленной SCADA, поддерживается ModbusRTU, ModbusTCP, OPC UA, 1Wire, релейные модули GPIO, обеспечивается WEB интерфейс, облачный сервис (по договорённости), цена вопроса 2 000 руб.

Пример внедрённого проекта где используется эта плата первой версии можно посмотреть в реальном времени здесь:
217.74.168.43/work/php/index.php
выбрать объект г. Красноярск, ул. ак. Киренского 11Б (Izumrud) Афонтовское ТСЖ, далее выбрать объект ТП1 или ТП2. Решение обеспечивает сбор информации с датчиков на объекте, автоматизированное управление 2-мя АИТП (насосы, задвижки) согласно технологической программы, передачу данных телеметрии в "облако", ручное управление объектом как с сайта, так и через "облако". Объектом можно управлять со смартфона используя несколько каналов связи (через сайт, через "облако", через WIFI).

Основные технические характеристики изделия.
Электропитание
Напряжение +9 ...+24В
Потребляемая мощность 10 Вт
Интерфейсы
RS485 гальваническая развязка 1000В,
контакты A, B, GND изолированные.
Внутренний интерфейсный разъем совместимый с 40-ка контактным разъёмом J8 микрокомпьютеров Raspberry Pi B+, Raspberry Pi 2B Размещен внутри корпуса. Транслирует контакты GPIO разъёма J8 Raspberry Pi, наружу корпуса, для подключения через гибкий шлейф других устройств/плат совместимых с Raspberry Pi. Выведены все контакты.
Внешние интерфейсные разъёмы. На клеммную колодку частично выведены цепи 40-ка контактного разъёма J8 микрокомпьютеров Raspberry Pi B+, Raspberry Pi 2B. Выведены контакты (GND, +5V, +3.3V, GPIO2, GPIO3, GPIO4, GPIO5, GPIO6, GPIO7, GPIO8, GPIO9, GPIO10, GPIO11, GPIO12, GPIO13, GPIO16, GPIO17, GPIO18, GPIO19, GPIO20, GPIO21, GPIO22, GPIO23, GPIO24, GPIO25, GPIO26, GPIO27)
Корпус
Размеры 106.25х90.2х57.5 мм.
Степень защиты IP20
Крепление На DIN рейку
Особенности Отверстие для шлейфа интерфейса Raspberry Pi . Отверстие для USB и LAN разъемов платы микрокомпьютера.
Часы реального времени
Микросхема DS3231
Питание Аккумулятор или батарейка +3В, размер CR1220

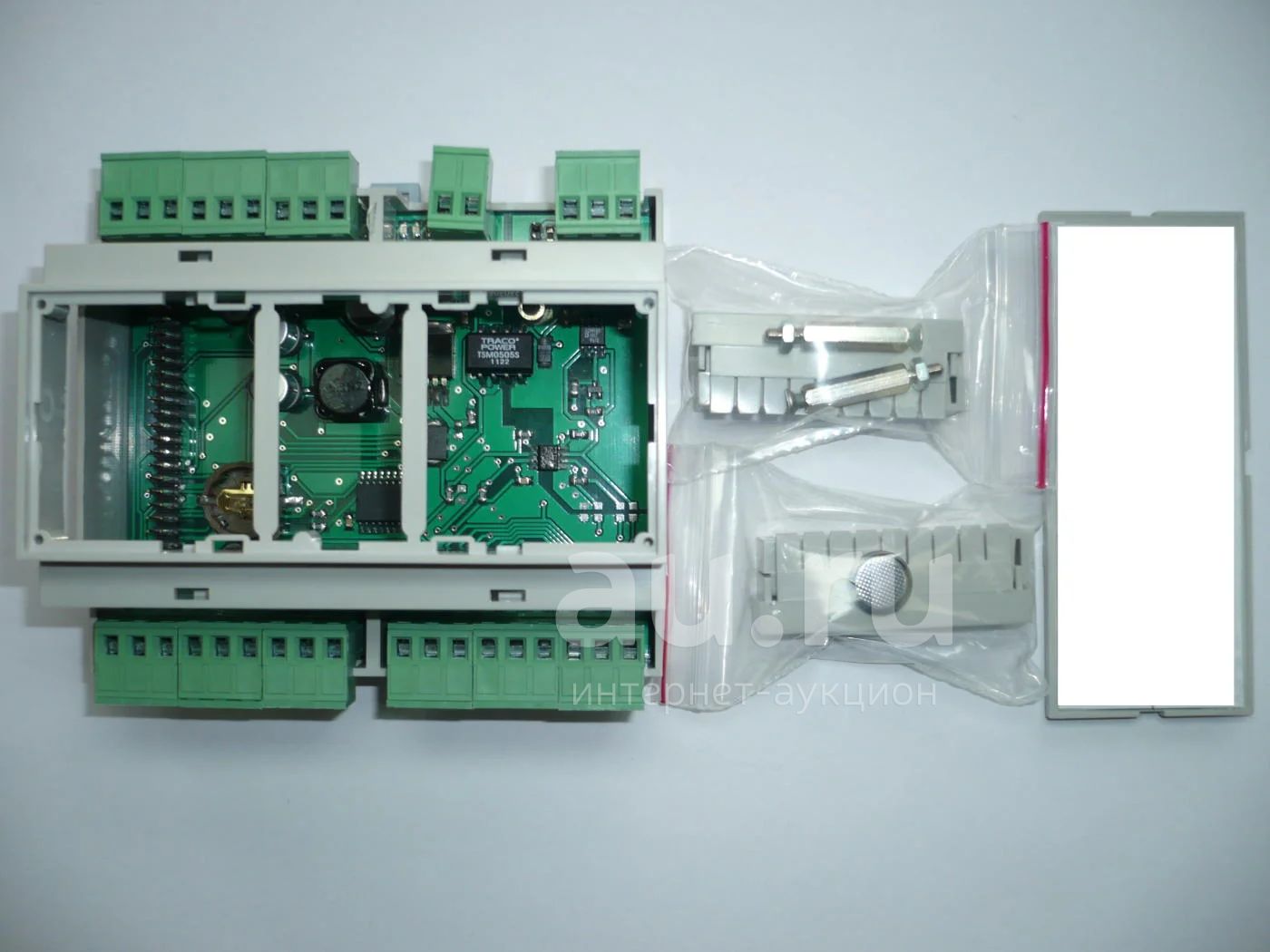

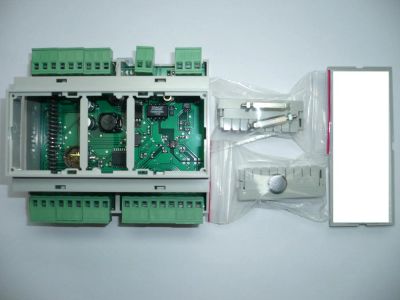

Комплектация:
- печатная плата с набором клеммных колодок- 1 шт.;
- крепление платы микрокомпьютера Raspberry Pi - 1 комплект (2 стойки);
- корпус для монтажа изделия на DIN рейку;
- элемент питания CR1220.
Внимание, плата Raspberry Pi в комплект не входит.

Возможна иная комплектация, по согласованию с Заказчиком.
