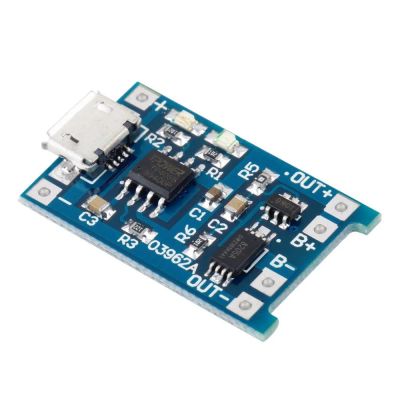

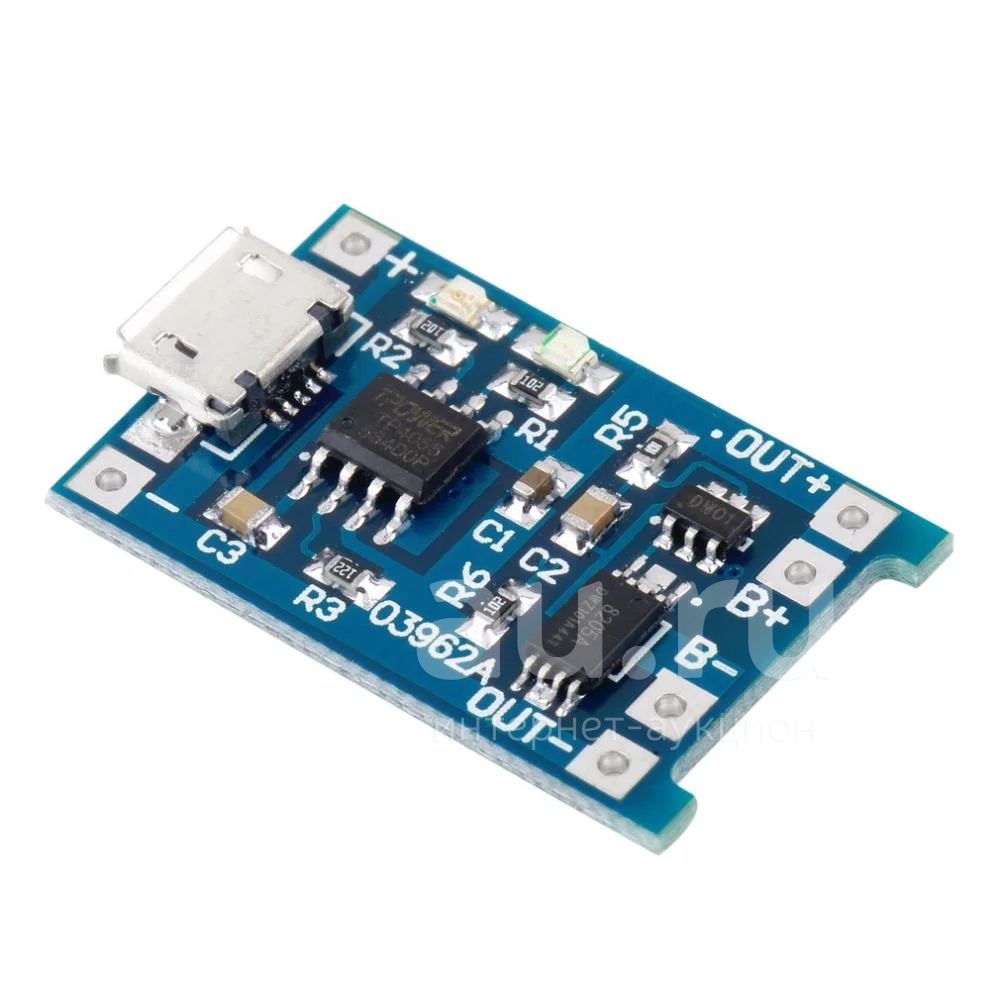

Модуль заряда для Li-ion, Li-pol аккумуляторов от micro USB (4.2в 1А) и подключения нагрузки

Входное напряжение : 4.5в-5.5в
Выходное напряжение : 4.2в
Зарядный ток : 1A
Световая индикация двумя светодиодами. (Красный - зарядка, голубой - полный заряд/не подключен аккумулятор)
Работает от зарядного устройства для сот. телефона с Micro USB (или под пайку, есть контактные площадки)
Размер : 27х17х4мм

Аккумулятор подключается к контактам B+ и B-
Нагрузка подключается к контактам OUT+ и OUT-
Потребляемый ток от аккумулятора всего 3мкА, что значительно меньше саморазряда любого аккумулятора.

Работает устройство так:
При подключении питания без аккумулятора, загорается красный светодиод, а синий периодически помаргивает.
При подключении разряженного аккумулятора, красный светодиод гаснет и загорается синий — начинается процесс заряда. Пока напряжение на аккумуляторе меньше 2,9V, ток заряда ограничен величиной 90-100мА. С повышением напряжения выше 2.9V, ток заряда резко возрастает до 800мА с дальнейшим плавным повышением до номинала 1000мА.
При достижении напряжения 4,1V, ток заряда начинает плавно снижаться, в дальнейшем происходит стабилизация напряжения на уровне 4,2V и после уменьшения зарядного тока до 105мА светодиоды начинают периодически переключаться, показывая окончание заряда, при этом заряд всё равно продолжается с переключением на синий светодиод. Переключение идёт в соответствии с гистерезисом контроля напряжения аккумулятора.
Номинальный ток заряда задаётся резистором 1,2кОм. При необходимости, ток можно уменьшить увеличивая номинал резистора согласно спецификации контроллера(http://www.vitexic.com/data/TP4056Eng.pdf).

R5 C2 — фильтр цепи питания DW01A. Через него также осуществляется контроль напряжения на аккумуляторе.
R6 — нужен для защиты от переполюсовки зарядки. Через него также измеряется падение напряжения на ключах для нормальной работы защиты.
Красный светодиод — индикация процесса заряда аккумулятора
Синий светодиод — индикация окончания заряда аккумулятора

Переполюсовку аккумулятора плата выдерживает лишь кратковременно — быстро перегревается ключ FS8205A. Сами по себе FS8205A и DW01A переполюсовки аккумулятора не боятся из-за наличия токоограничивающих резисторов, но из-за подключения TP4056 ток переполюсовки начинает течь через него.

При напряжении аккумулятора 4,0V, измеренное полное сопротивление ключа 0,052 Ом
При напряжении аккумулятора 3,0V, измеренное полное сопротивление ключа 0,055 Ом

Защита от токовой перегрузки — двухступенчатая и срабатывает, если:
— ток нагрузки превышает 27А в течение 3мкс
— ток нагрузки превышает 3А в течение 10мс
Информация рассчитана по формулам из спецификации, реально это не проверить.
Длительный максимальный ток отдачи получился около 2,5А, при этом ключ заметно нагревается, т.к. на нём теряется 0,32Вт.

Защита от переразряда аккумулятора срабатывает при напряжении 2,39В — маловато будет, не всякий аккумулятор можно безопасно разряжать до такого низкого напряжения.
