Армейская радиостанция Р-107М
Удалён продавцом.
29 окт 2015 19:33
Этот лот уже не продается, но мы нашли для вас похожие
Армейская радиостанция Р-107М
Текущая цена
1 550 руб.
Блиц-цена
3 000 руб.
Текущая цена
1 550 руб.
Блиц-цена
3 000 руб.
Удалён(29 окт 2015 19:33)
1 человек минимальное кол-во участников торгов
Описание
Состояние | Неисправно |
Тип радиостанции | Мобильная |
Частотный диапазон | УКВ |
Не столь часто встречающаяся армейская радиостанция Р-107М

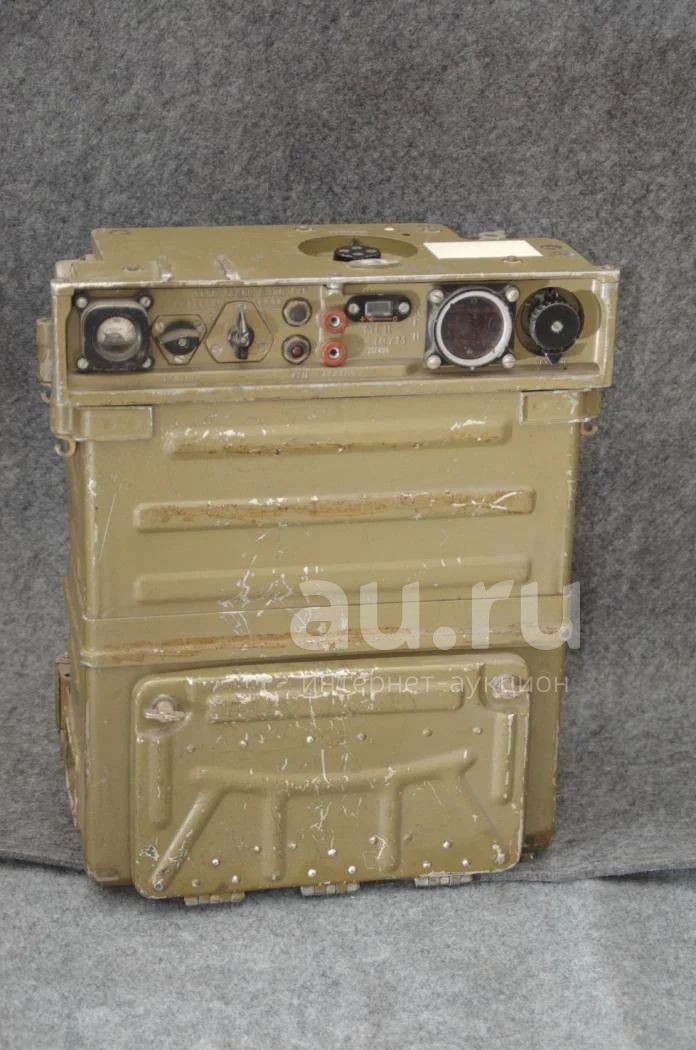

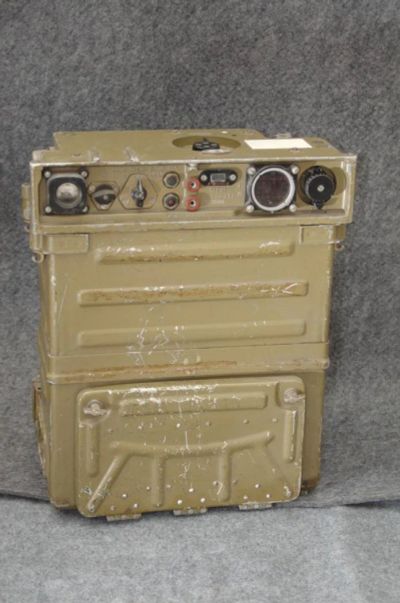

Только то, что на фото. Работоспособность неизвестна.
Характеристики из интернета:
Р-107М - переносная, ранцевая КВ-УКВ радиостанция диапазона 20 - 52 MHz. Радиостанция работает в симплексном режиме, имеет частотную модуляцию. В отличии от Р-107 радиостанция Р-107М полностью собрана на полупроводниках. Посмотреть другое фото Р-107М.
Радиостанция Р-107М собрана по трансиверной схеме. Установка рабочей частоты производится двумя органами управления : переключателем MHz, с помощью которого устанавливается значение мегагерц рабочей частоты, и ручкой плавной настройки, с помощью которой устанавливается точное значение частоты. Шумоподавитель в радиостанции отсутствует. Согласующее антенное устройство перестраивается с помощью коллекторного электродвигателя постоянного тока, управляемого схемой измерения тока антенны и КСВ. В качестве оконечного низкочастотного устройства применяется микротелефонная гарнитура, состоящая из микрофона ДЭМШ-1А, микрофонного усилителя на транзисторе П15 и головных телефонов или трубка с микрофоном порошкового типа МК-10 и телефонным капсюлем.
В комплект радиостанции входят следующие типы антенн:
гибкая штыревая антенна Куликова;
секционная штыревая антенна (6 секций);
лучевая антенна (L = 40 м), используемая как простейшая направленная антенна бегущей волны.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон рабочих частот 20 - 52 MHz
Модуляция FM
Отображение частоты цифровой частотомер (дискретность = 1 KHz)
Формирование / установка частоты плавный гетеродин (LC генератор)
Погрешность установки частоты 1.5 KHz
Приемник Тип супергетеродин с одним преобразованием
Чувствительность (с/ш 10:1; модуляция 1000 Hz; девиация = 5 KHz) 1.5 мкв
Фильтр ПЧ (телефон/телеграф) ФСС/кварцевый
Ширина полосы пропусканя на уровне 6 KHz 18 KHz
Промежуточная частота 10.7 MHz
Передатчик Выходная мощность (мин./макс.) 1/5 вт
Девиация частоты 5 KHz
Напряжение на выходе УНЧ (при Uвх. = 0.5 мкв) 0.75 в
Нагрузка тракта НЧ телефоны головные ТА-56
Энергетика Питание 6.6 - 7.8 в
Габариты и масса (приемопередатчик с аккум. и антенной 1.5 м) 340 х 395 х 210 мм; 18.5 кг
Только то, что на фото. Работоспособность неизвестна.
Характеристики из интернета:
Р-107М - переносная, ранцевая КВ-УКВ радиостанция диапазона 20 - 52 MHz. Радиостанция работает в симплексном режиме, имеет частотную модуляцию. В отличии от Р-107 радиостанция Р-107М полностью собрана на полупроводниках. Посмотреть другое фото Р-107М.
Радиостанция Р-107М собрана по трансиверной схеме. Установка рабочей частоты производится двумя органами управления : переключателем MHz, с помощью которого устанавливается значение мегагерц рабочей частоты, и ручкой плавной настройки, с помощью которой устанавливается точное значение частоты. Шумоподавитель в радиостанции отсутствует. Согласующее антенное устройство перестраивается с помощью коллекторного электродвигателя постоянного тока, управляемого схемой измерения тока антенны и КСВ. В качестве оконечного низкочастотного устройства применяется микротелефонная гарнитура, состоящая из микрофона ДЭМШ-1А, микрофонного усилителя на транзисторе П15 и головных телефонов или трубка с микрофоном порошкового типа МК-10 и телефонным капсюлем.
В комплект радиостанции входят следующие типы антенн:
гибкая штыревая антенна Куликова;
секционная штыревая антенна (6 секций);
лучевая антенна (L = 40 м), используемая как простейшая направленная антенна бегущей волны.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон рабочих частот 20 - 52 MHz
Модуляция FM
Отображение частоты цифровой частотомер (дискретность = 1 KHz)
Формирование / установка частоты плавный гетеродин (LC генератор)
Погрешность установки частоты 1.5 KHz
Приемник Тип супергетеродин с одним преобразованием
Чувствительность (с/ш 10:1; модуляция 1000 Hz; девиация = 5 KHz) 1.5 мкв
Фильтр ПЧ (телефон/телеграф) ФСС/кварцевый
Ширина полосы пропусканя на уровне 6 KHz 18 KHz
Промежуточная частота 10.7 MHz
Передатчик Выходная мощность (мин./макс.) 1/5 вт
Девиация частоты 5 KHz
Напряжение на выходе УНЧ (при Uвх. = 0.5 мкв) 0.75 в
Нагрузка тракта НЧ телефоны головные ТА-56
Энергетика Питание 6.6 - 7.8 в
Габариты и масса (приемопередатчик с аккум. и антенной 1.5 м) 340 х 395 х 210 мм; 18.5 кг
