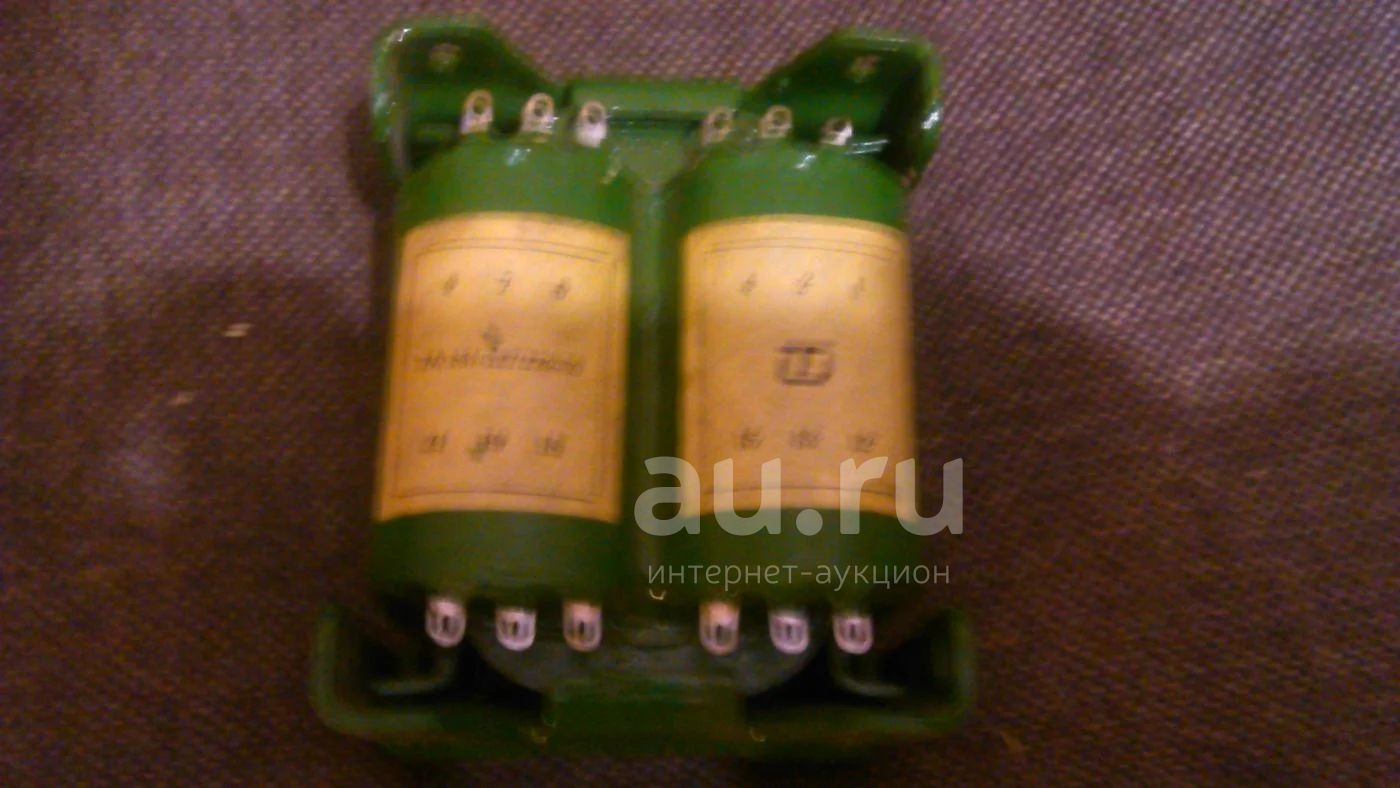

та 181-127/220-50 трансформатор для лампового усилителя новый

Сердечник: ПЛ16х32х65
Мощность: 110 Вт
Ток первичной обмотки: 1,1/0,65 А
Масса: 2,1 кг

Выводы обмоток Напряжение, В Допустимый ток, А
11-12 56 0,49
17-18 56 0,49
13-14 40 0,55
19-20 40 0,55
15-16 12 0,55
21-22 12 0,55
Таб.1. Электрические параметры трансформатора ТА181-127/220-50 и ТА181-220-50

Трансформаторы ТА181 на 220 В выпускаются начиная с 1979 г.(обозначаются как ТА181-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.

Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТА181 на 220 В такие же, как у соответствующих трансформаторов ТА181 на 127/220 В.

Напряжение на отводах первичных обмоток трансформаторов ТА181 на 127/220 В:

между выводами 1 и 2, 6 и 7 - 110 В;
между выводами 2 и 3, 7 и 8 - 10 В;
между выводами 3 и 4, 8 и 9 - 7 В;
между выводами 4 и 5, 9 и 10 - 7 В.

При использовании трансформаторов ТА181-127/220 на 127 В необходимо:

соединить выводы 1 и 9, 4 и 6, при этом магнитные потоки первичных обмоток обоих стержней суммируются;
подать напряжение 127 В на выводы 1 и 4.

При использовании трансформаторов ТА181-127/220 на 220 В необходимо:

соединить выводы 2 и 8;
подать напряжение 220 В на выводы 1 и 6.
