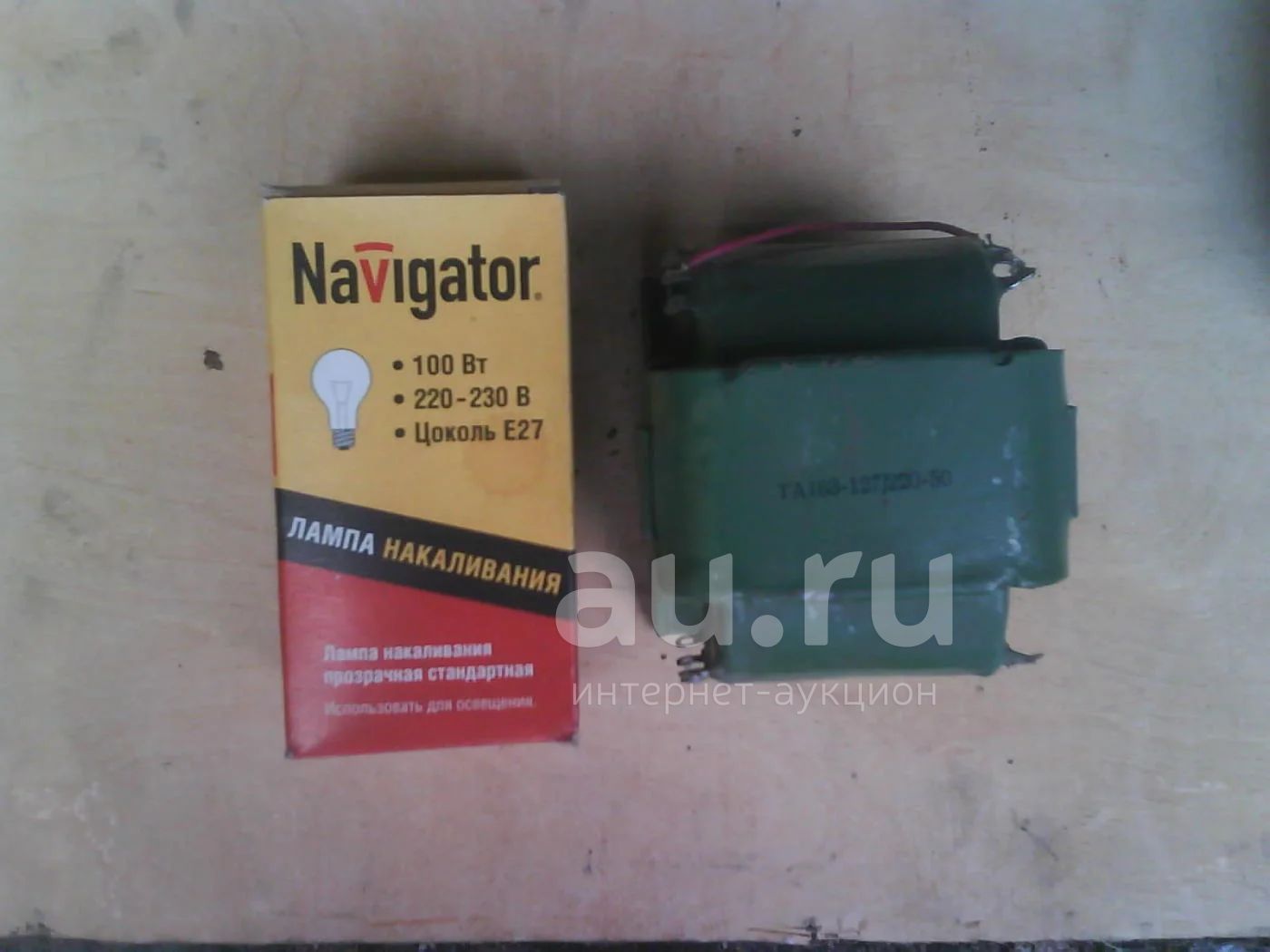

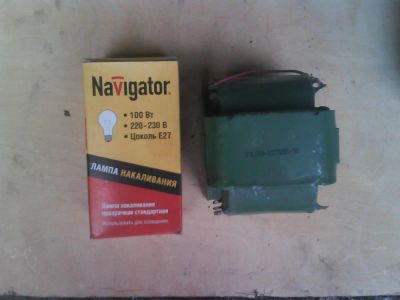

Трансформатор ТА 163-127/220-50

Сердечник: ШЛ20х40
Мощность: 86 Вт
Ток первичной обмотки: 0,77/0,45 А
Масса: 2,1 кг
Выводы обмотокНапряжение, ВДопустимый ток, А11-12280,6813-14280,6815-16280,7117-18280,7119-2060,7121-2260,71
Таб.1. Электрические параметры трансформатора ТА163-127/220-50 и ТА163-220-50
Трансформаторы ТА163 на 220 В выпускаются начиная с 1979 г.(обозначаются как ТА163-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.
Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТА163 на 220 В такие же, как у соответствующих трансформаторов ТА163 на 127/220 В.
Напряжение на отводах первичных обмоток трансформаторов ТА163 на 127/220 В:
между выводами 1 и 2, 6 и 7 - 110 В;
между выводами 2 и 3, 7 и 8 - 10 В;
между выводами 3 и 4, 8 и 9 - 7 В;
между выводами 4 и 5, 9 и 10 - 7 В.
При использовании трансформаторов ТА163-127/220 на 127 В необходимо:
соединить выводы 1 и 6, 4 и 9, при этом первичные обмотки 1-6 и 4-9 соединяются параллельно;
подать напряжение 127 В на выводы 1 и 4.
При использовании трансформаторов ТА163-127/220 на 220 В необходимо:
соединить выводы 2 и 6;
подать напряжение 220 В на выводы 1 и 8.
